Ford Escape (2001-2022) – poistková skrinka
2001, 2002, 2003, 2004, 2005, 2006, 2007.
Poistková skrinka v kabíne
Panel poistiek sa nachádza v zadnom ľavom paneli (2001-2004) alebo na pravej strane stredovej konzoly, vedľa prístrojovej dosky (2005-2007). Odstráňte kryt panela, aby ste získali prístup k poistkám. Na vybratie poistky použite nástroj na vyberanie poistiek, ktorý je umiestnený na kryte panela poistiek.

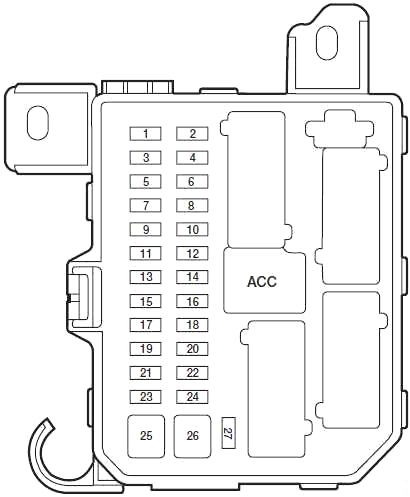

Schéma 2001-2004
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 | Elektromagnetický ventil na kontrolu expanznej nádrže | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Relé ventilátora (cievka), spínač tlaku pre PCM, relé ventilátora (cievka), zadné relé odmrazovania (cievka; do roku 2002) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Motor zadného stierača, motor zadného umývača, relé zadného stierača (cievka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Modul riadenia pohonu všetkých kolies, Cluster (varovanie o kontrole limitov) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | Jednotka ABS (EVAC & FILL), jednotka ASC, modul riadenia limitov (RCM), hlavný softvér ASC pre jednotku ASC, spínač hodinovej pružiny (situácia k roku 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Jednotka blikania, svetlá cúvania, modul parkovacej asistencie (PAM; od roku 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Pasívny prijímač-vysielač proti krádeži (PATS), modul riadenia limitov, poistka EWG (situácia k roku 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Cluster, relé zámku prevodovky (cievka), signál O/D pre PCM, GEM (od roku 2003), automatické zrkadlo E/C (od roku 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 3 | Relé PCM (cievka), relé ventilátora 1, 2, 3 (cievka), relé klimatizácie (cievka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Motor predného stierača, motor predného umývača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Relé ACC (cievka), cievka zámku kľúča, GEM, relé IGN (cievka; do roku 2002), relé štartéra (cievka; do roku 2002) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Rádio, hodiny (do roku 2002) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 15 | Relé svetiel polohy, svetlá polohy predné, svetlá registrácie, svetlá zadné, relé svetiel polohy (cievka), poistka prívesu, poistka osvetlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Cluster, zrkadlo napájania, GEM, vyhrievané sedadlá (situácia k 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Motor strechy s otváraním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Osvetlenie: Cluster, Skupina vykurovania, Rádio, Spínač núdzového osvetlenia, Spínač zadného odmrazovania, Spínač 4WD, Spínač predných hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Zosilňovač subwoofera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Smerovky, bočné predné smerovky, predné smerovky, zadné smerovky, smerovka prívesu, blikač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Svetlá polohy prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 20 | od 2002: Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | do 2001: Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Svetlá brzdové, vysoké brzdové svetlo, brzdové svetlo prívesu, jednotka ABS, jednotka ASC (spínač polohy brzdového pedála), PCM, elektromagnet prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Motory elektrických okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Motory elektrického zámku, GEM (cievka relé zámku dverí), sedadlo, relé 4WD (situácia k 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | GEM, Audio, Cluster, Osvetlenie interiéru, Mapové svetlo, Cargo svetlo, Datalink pripojenie (situácia k 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACC | Relé príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

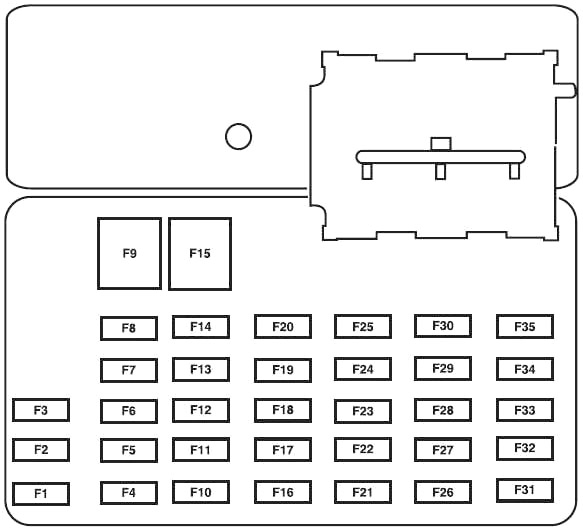

Schéma 2005-2007
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Svetlá ťahania prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlá polohy predné a zadné | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 2 | Modul riadenia systému pohonu (relé PCM), relé čerpadla paliva, relé hlavného ventilátora, relé ventilátora vysoká/nízka rýchlosť 2, modul PATS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Centrálny brzdový svetlomet (CHMSL), brzdové svetlá, PCM, systém proti zablokovaniu (ABS), kontrola rýchlosti, spínač zapnutia/vypnutia brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Sada ukazovateľov, diagnostický konektor, spínač napájania zrkadla, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | od 2007: Ventil na odvodnenie nádrže | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Elektrické zámky dverí, elektrické sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Otváracia strecha, elektrochromatické zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Subwoofer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Svetlá stretávacie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 10 | 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | do roku 2006: Motor stierača zadného skla, stierač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | od roku 2007: Motor stierača zadného skla, stierač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Motor stierača predného skla, tryskový systém stierača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 5 | Spínač režimu klimatizačného systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5 | Ventil na odvodnenie nádrže (do roku 2006), Spínač zrušenia regulácie rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Asistencia pri parkovaní vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Blokovanie prevodovky brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Modul airbagu, kontrolka deaktivácie airbagu pasažiera (PAD), senzor klasifikácie pasažiera (OCS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 5 | Modul ABS, Evac and Fill, Regulácia rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | Modul vyhrievaných sedadiel, 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
Poistková skrinka na distribúciu napájania sa nachádza v motorovom priestore.

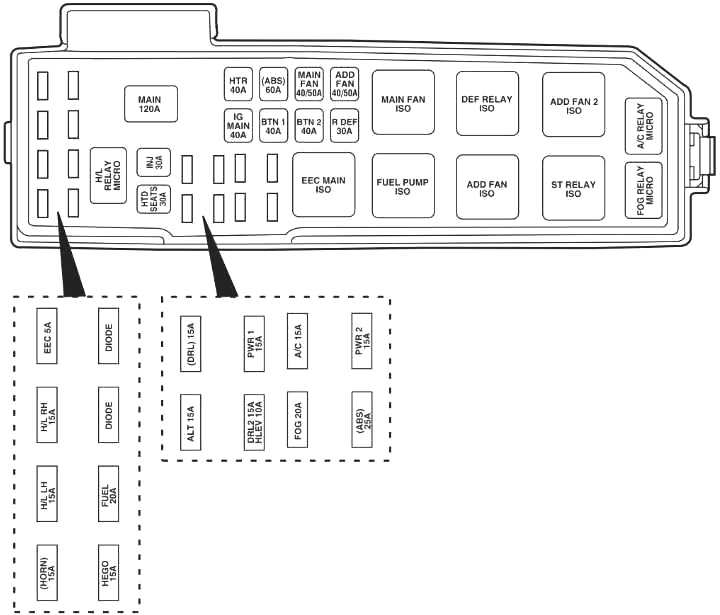

Schéma 2001-2004
| Poistka | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Poistka | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klaksón | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/L LH | 15 | Svetlomet (vysoký/nízky ľavý, diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/L RH | 15 | Svetlomet (vysoký/nízky pravý, diaľkové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EWG | 5 | EWG (KPWR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ON GO | 15 | HEGO 1,2, CMS 1,2, VMV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PALIVO | 20 | Čerpadlo paliva, EWG (FPM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SEDADLÁ HTD | 30 | Vyhrievané sedadlá (ak sú prítomné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INJ | 30 | EEC (VPWR), EVR, MAF, I AC, setto, poistka HEGO (situácia k 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HLAVNÁ | 120 | Hlavná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ALT | 15 | Alternátor/regulátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRL | 15 | Jednotka denného svietenia (DRL) (napájanie), relé DRL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRL2 | 15 | Modul DRL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HLEV | 10 | DHLEV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PWR 1 | 15 | Bod pomocného napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NEBBIA | 20 | Hmlové svetlá, smerovka hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klimatizácia | 15 | Ovládanie klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS | 25 | Systém proti zablokovaniu (ABS) SOL, EVAC & FILL (situácia k 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PWR 2 | 15 | Bod pomocného napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HLAVNÁ IG | 40 | Motorček štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTR | 40 | Motor ventilátora, relé motora ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BTN 1 | 40 | JB – Relé príslušenstva, rádio, relé TNS, zapaľovač cigariet, prístrojová doska, zrkadlo napájania, GEM, relé oneskorenia príslušenstva (situácia k 2003), elektrické okná (situácia k 2003), strešný otvor (situácia k 2003), hodiny (do 2002) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistka | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (ABS) | 60 | Motor ABS, EVAC & FILL (situácia k 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BTN 2 | 40 | JB – Rádio, CD menič, Klaster, Stropné svetlá, Mapové svetlá, Cargo svetlá, Relé klaksónu (od 2003), GEM, Zámky napájania (od 2003), Kontrola rýchlosti (od 2003) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HLAVNÝ VENTILÁTOR | 40 (2,0 l) 50 (3,0 l) |
Hlavný ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RDEF | 30 | Zadné odmrazovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRÍDAVNÝ VENTILÁTOR | 40 (2,0 l) 50 (3,0 l) |
Prídavný ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HLAVNÉ EWG ISO | Relé EWG | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PUMPA PALIVA ISO | Relé palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HLAVNÝ VENTILÁTOR ISO | Relé ovládania ventilátora pri nízkej rýchlosti (motor 2,0 l) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé ovládania ventilátora pri vysokej rýchlosti (motor 3,0 l) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRIDAŤ ISO VENTILÁTOR | Relé ovládania ventilátora pri vysokej rýchlosti (motor 2,0 l) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé ovládania ventilátora pri nízkej rýchlosti (motor 3,0 l) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DEF RELÉ ISO | Relé zadného odmrazovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ST RELÉ ISO | Relé štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRIDAŤ VENTILÁTOR 2 ISO | Relé ovládania ventilátora pri vysokej rýchlosti 2 (motor 3,0 l) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé ovládania ventilátora pri strednej rýchlosti (motor 2,0 l) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RELÉ ANTI-NEBBIA MICRO | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RELÉ KLIMATIZÁCIA MICRO | Relé kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RELÉ H/L MICRO | Svetlomet (vysoký/nízky, pravý/ľavý relé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DÍODA | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DÍODA | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

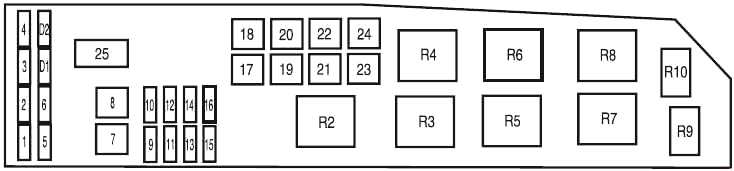

Schéma 2005-2007
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Výkon svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Diaľkové svetlá, smerovky, vnútorné svetlá, výkon svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Udržuje napájanie (KA PWR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Zohriate senzory kyslíka v výfukových plynoch (HEGO) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Relé RUN/ACC – zrkadlo elektrochromatické, zapaľovač cigariet, predné a zadné stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Modul riadenia pohonného systému (PCM), vstrekovače a cievka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Bod výkonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Ovládanie klimatizácie, relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Elektromagnetický ventil proti zablokovaniu brzdového systému (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25 | Panel poistiek I/P (RUN/START) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 50 | Zapaľovanie (hlavné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 19 | 40 | Relé prídavné oneskorenie – subwoofer a 4WD, svetlá s tlmeným svetlom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 60 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 40 | Klakson, CHMSL, prístrojový panel, zámky napájania a elektrické sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40 (I4) 50 (V6) |
Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 40 | Ohrievač zadného skla, relé svetiel na polohe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 40 (I4) 50 (V6) |
Ventilátor s vysokou/nízkou rýchlosťou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | — | Guľa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé ventilátora s vysokou/nízkou rýchlosťou 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé motora ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé štartéra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé ventilátora s vysokou/nízkou rýchlosťou 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D1 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D2 | Dióda klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford Escape (2008-2012) – schéma poistky
Rok výroby: 2008, 2009, 2010, 2011, 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Escape (2008-2012) je poistka 20(?) v poistkovej skrinke.

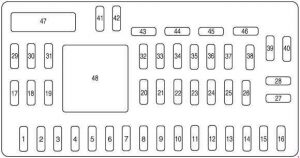

Poistková skrinka v’kabíne
Poistková skrinka sa nachádza na pravej strane stredovej konzoly, vedľa prístrojovej dosky.
| Č. | [A] | Popis |
| 1 | 30 | Nie je použitý (rezervný) |
| 2 | 15 | Spínač / deaktivácia brzdy |
| 3 | 15 | Modul SYNC ® |
| 4 | 30 | Panoramatická strecha |
| 5 | 10 | Osvetlenie klávesnice, blokovanie brzdy (BSI), panel poistiek v kabíne, SPDJB |
| 6 | 20 | Smerovky, brzdové svetlá |
| 7 | 10 | Hlavné svetlá (ľavé) |
| 8 | 10 | Hlavné svetlá (pravé) |
| 9 | 15 | Vnútorné osvetlenie |
| 10 | 15 | Osvetlenie |
| 11 | 10 | Štvorkolka |
| 12 | 7,5 | Spínač napájania zrkadla |
| 13 | 7,5 | až do 2008: Ventil na odvodnenie nádrže |
| 14 | 10 | FCIM (tlačidlá rádia), modul predného displeja, modul GPS |
| 16 | 15 | Nie je použitý (rezervný) |
| 17 | 20 | Všetky napájanie motora zámku, uvoľnenie zdvíhacieho dverí, uvoľnenie zdvíhacieho okna |
| 18 | 20 | Vyhrievané sedadlo |
| 19 | 25 | Stierač zadného okna |
| 20 | 15 | Dátové pripojenia |
| 21 | 15 | Hmlové svetlá |
| 22 | 15 | Parkovacie svetlá |
| 23 | 15 | Diaľkové svetlá |
| 24 | 20 | Relé klaksónu |
| 25 | 10 | Svetlá na požiadanie |
| 26 | 10 | Sada ukazovateľov prístrojovej dosky |
| 27 | 20 | Štartovanie |
| 28 | 5 | Rádio |
| 29 | 5 | Sada ukazovateľov prístrojovej dosky |
| 30 | 5 | Zrušenie preťaženia |
| 31 | 10 | Modul kontroly obmedzení |
| 32 | 10 | Modul zadnej kamery video |
| 33 | 10 | Spínač kontroly rýchlosti |
| 34 | 5 | Spínač nastavenia rýchlosti, ABS |
| 35 | 10 | Štvorkolka, EPAS (systém riadenia), modul asistencie parkovania |
| 36 | 5 | Vysielač systému pasívneho zabezpečenia (PATS) |
| 37 | 10 | Kontrola klímy |
| 38 | 20 | Subwoofer / Amp (audiophile rádio) |
| 39 | 20 | Rádio |
| 40 | 20 | Bod napájania predný |
| 41 | 15 | Spínače blokovania dverí vodiča / cestujúceho, zrkadlo auto-tmavé, kompas, osvetlenie prostredia, panoramatická strecha, displej kamery v zrkadle |
| 42 | 10 | Nepoužívané (rezervné) |
| 43 | 10 | Logika stierača zadného skla, relé vyhrievaných sedadiel, sada ukazovateľov |
| 44 | 10 | Nepoužívané (rezervné) |
| 45 | 5 | Logika stierača predného skla, relé motora ventilátora |
| 46 | 7,5 | OCS (obmedzenia), PADI (obmedzenia) |
| Spínač obvodu | ||
| 47 | 30 | Elektrické okná, panoramatická strecha |
| Relé | ||
| 48 | Relé príslušenstva so zdržaním | |
O Ford Escape (2001-2022)
Ford Escape je kompaktné SUV, ktoré sa vyrába od roku 2001. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí obľúbeným medzi vodičmi, ktorí hľadajú praktické a pohodlné vozidlo. Počas svojej produkcie ponúkal rôzne možnosti motorov, vrátane štvorvalcových a šesťvalcových motorov, ktoré zabezpečovali dobrú rovnováhu medzi výkonom a úspornosťou paliva. Ford Escape sa vyznačuje aj moderným dizajnom a pokročilými technológiami, ktoré zvyšujú komfort a bezpečnosť jazdy.
Schéma poistkovej skrinky Ford Escape
Táto stránka zobrazuje schému poistkovej skrinky pre model Ford Escape, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky vám pomôže rýchlo a efektívne identifikovať potrebné poistky a zabezpečiť správnu funkčnosť vášho vozidla.
