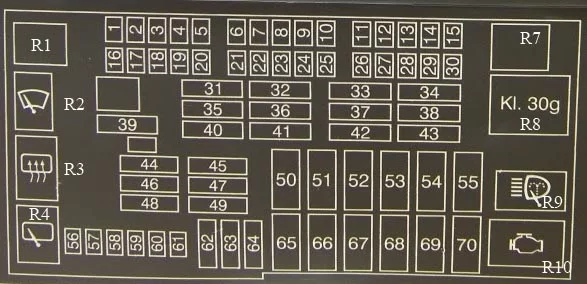

| Nr |
Ampere [A] |
Popis |
| F1 |
15 |
do 09.2005:Kontrola prevodovky |
| F1 |
10 |
od 09.2006:Bezpečnostný kontrolór proti prevráteniu |
| F2 |
5 |
do 03.2007: Vnútorné elektrochromatické zrkadlo
stav k 03.2007:
OBDII zásuvka riadiacej jednotky prístrojovej dosky |
|
|
| F3 |
– |
– |
| F4 |
5 |
Systém prístupu k vozidlu |
| F5 |
7.5 |
do 03.2007: Centrum kontroly funkcií, strecha |
| F5 |
20 |
stav k 03.2007: Elektrická palivová pumpa |
| F6 |
15 |
do 09.2007:Modul kontroly prevodovky |
| F6 |
5 |
od 09.2007: Senzor AUC;
DC / DC prevodník |
| F7 |
20 |
do 03.2007: Riadiaca jednotka, nezávislé a doplnkové kúrenie. |
| F8 |
5 |
do 03.2007: CD menič |
| F8 |
20 |
stav k 03.2007: Zosilňovač |
| F9 |
10 |
do 03.2007: Aktívny tempomat |
| F10 |
– |
– |
| F11 |
10 |
do 09.2007: Rádio |
| F11 |
30 |
stav k 09.2007: N52 (125i, 130i):
Senzor hladiny oleja;
Aktuátor DISA 1;
Aktuátor DISA 2;
Ventil na odvodnenie palivovej nádrže;
Senzor kľukového hriadeľa;
Senzor prietoku vzduchu. |
| F11 |
20 |
od 09.2007:N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Palivový vstrekovač, valec 1;
Palivový vstrekovač, valec 2;
Palivový vstrekovač, valec 3;
Palivový vstrekovač, valec 4;
N43 (116i, 118i, 120i):
Senzor kyslíka pred katalyzátorom;
Senzor kyslíka 2 pred katalyzátorom;
Senzor kyslíka za katalyzátorom. |
| F12 |
20 |
do 09.2007: Centrum kontroly funkcií, strecha |
|
|
| F12 |
15 |
od 09.2007: Relé, elektrická pumpa na vákuum |
| F13 |
5 |
Kontrolór |
| F14 |
– |
– |
| F15 |
5 |
Senzor AUC |
| F 16 |
15 |
do 03.2007: Pravý klaksón;
03.2007-09.2007:
Ľavý klaksón;
Pravý klaksón. |
| F 16 |
10 |
od 09.2007:N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Ventilátor E-box;
Senzor kľukového hriadeľa;
Ventil na odvodnenie palivovej nádrže;
Merací prístroj prietoku teplého vzduchu;
N43 (116i, 118i, 120i):
Ventilátor E-box;
Kľukový hriadeľ – senzor;
Systém variabilného nasávania:
Senzor polohy a aktuátor;
Merací prístroj hmotnostného prietoku vzduchu;
Skupina pohonu lamiel chladiča;
N52 (125i, 130i):
Senzor EAC;
Relé sekundárnej vzduchovej pumpy;
Ventilátor E-box. |
| F17 |
5 |
do 03.2007: Navigačný systém |
| F17 |
10 |
od 09.2007:N52 (125i, 130i):
Ventil na odvodnenie;
USA:
Diagnostický modul na úniky paliva;
N43 (116i, 118i, 120i):
Senzor oxidu dusíka. |
| F18 |
5 |
do 03.2007: CD menič;
od 03.2007:
Vnútorné elektrochromatické zrkadlo. |
| F19 |
7.5 |
do 03.2007:Modul pre prístup Comfort;
Elektronický modul vonkajšej rukoväte,
strana vodiča
Elektronický modul vonkajšej rukoväte;
Siréna na strane pasažiera a senzor varovania pred prevrátením;
od 03.2007:
Siréna a senzor varovania pred prevrátením. |
| F20 |
5 |
Dynamická kontrola stability (DSC) |
| F21 |
7.5 |
Sada spínačov vo dverách vodiča;Externé zrkadlá. |
| F22 |
– |
– |
| F23 |
10 |
Mimo USA:Digitálny tuner;
Video modul;
USA:
Satelitný prijímač;
Digitálny tuner USA. |
| F24 |
5 |
Kontrola tlaku pneumatík (RDC) |
| F25 |
– |
– |
|
|
| F26 |
10 |
Telematický kontrolór (TCU);Univerzálne zariadenie na nabíjanie a bezdotykové ovládanie (ULF);
Telefónny vysielač-prijímač (bez TCU alebo ULF);
Rozdeľovač antény;
Kompenzátor;
Poistková skrinka. |
| F27 |
5 |
Sada spínačov vo dverách vodiča;Telefónny vysielač-prijímač. |
| F28 |
5 |
Centrum kontroly funkcií, strecha;Kontrola parkovacej vzdialenosti (PDC). |
| F29 |
5 |
Senzor AUC (do 03.2007);Modul vykurovania sedadla vodiča;
Modul vykurovania sedadla pasažiera; |
| F30 |
20 |
Predný zapaľovač;Zásuvka na nabíjanie, stredová konzola, zadná;
Zásuvka v batožinovom priestore. |
| F31 |
30 |
do 09.2005: Dynamická kontrola stability (DSC) |
| F31 |
20 |
od 09.2005:Rádio (s rádiom RAD alebo užívateľským rozhraním RAD2-BO)
CCC / M-ASK (s užívateľským rozhraním M-ASK-BO
alebo užívateľským rozhraním CCC-BO). |
| F32 |
30 |
do 03.2007:Modul predného sedadla vľavo (s pamäťou);
Modul vykurovania sedadla vodiča (bez pamäte);
od 03.2007:
Modul predného sedadla vľavo. |
| F33 |
30 |
do 03.2007:Spínač, nastavenie sedadla pasažiera;
Spínač na nastavenie šírky operadla sedadla pasažiera;
Spínač bedrového opierky pasažiera;
Blokovací ventil na nastavenie šírky operadla sedadla pasažiera;
Blokovací ventil bedrovej opierky prednej pravej. |
| F33 |
5 |
stav k 03.2007: Riadiaca jednotka pre prístup Comfort;
Elektronický modul vonkajšej rukoväte na strane vodiča;
Elektronický modul vonkajšej rukoväte na strane pasažiera. |
| F34 |
30 |
do 03.2007: Zosilňovač |
| Nr |
Ampere [A] |
Popis |
|
| F46 |
30 |
Okruh blokovania odvlhčovača zadného okna (pozitívny) |
| F47 |
20 |
stav k 09.2005 r: Zásuvka prívesu |
|
|
| F48 |
20 |
Ovládač prerušovaného chodu stieračov a zadného umývača |
| F49 |
30 |
do 03.2007 r: Modul vykurovania sedadla pasažiera
03.2007-09.2007:
Modul sedadla, predné pravé |
| F49 |
40 |
od 09.2007 r:Aktívne ovládanie |
| F50 |
40 |
do 09.2005:Aktívne ovládanie |
| F50 |
10 |
stav k 03.2007 r:Jednotka riadenia DME |
| F51 |
50 |
Systém prístupu do vozidla |
| F52 |
50 |
do 03.2007 r: Modul Footwell |
| F52 |
20 |
stav k 03.2007 r: Modul vykurovania sedadla vodiča |
| F53 |
50 |
do 03.2007 r: Modul Footwell |
| F53 |
20 |
stav k 03.2007 r: Modul vykurovania sedadla pasažiera |
| F54 |
60 |
do 03.2007: B + potenciálny rozdeľovač |
| F54 |
30 |
stav k 03.2007 r: Modul prívesu |
| F55 |
– |
– |
| F56 |
15 |
Centrálne zamykanie |
| F57 |
15 |
Centrálne zamykanie |
| F58 |
5 |
Zásuvka OBD II prístrojovej dosky |
| F59 |
5 |
Skupina spínačov stĺpca riadenia |
|
|
| F60 |
7.5 |
Vykurovanie;Klimatizácia, |
| F61 |
10 |
Centrálny informačný displej;Osvetlenie odkladacej schránky;
Osvetlenie batožinového priestoru na pravej strane. |
| F62 |
30 |
Ovládanie okna |
| F63 |
30 |
Ovládanie okna |
| F64 |
30 |
Ovládanie okna |
| F65 |
40 |
Dynamická kontrola stability (DSC) |
| F66 |
50 |
Vykurovanie paliva |
| F67 |
50 |
do 03.2007 r: Fáza výstupu ventilátora |
| F67 |
30 |
stav k 03.2007 r: Fáza výstupu ventilátora |
| F68 |
50 |
do 03.2007 r: Relé, elektrické čerpadlo na vákuum |
| F68 |
40 |
stav k 03.2007 r: Modul Footwell |
| F69 |
50 |
Elektrický ventilátor |
| F70 |
50 |
Čerpadlo vstrekovania sekundárneho vzduchu;N45 (116i):
Elektrické čerpadlo na vákuum. |
| F71 |
20 |
Zásuvka prívesu |
| F72 |
15 |
N45, N45 / TU2 (116i):Relé, elektrické čerpadlo na vákuum |
| F73 |
10 |
N46 / TU2 (118i, 120i), N45 / TU2 (116i):Senzor kľukového hriadeľa;
Ventilátor E-box;
Ventil na odvodnenie palivovej nádrže;
Merací prístroj teplého vzduchu;
03.2007-09.2007:
N52 (125i, 130i):
Senzor EAC;
Relé čerpadla sekundárneho vzduchu;
Ventilátor E-box;
Merací prístroj vzduchu s teplou fóliou. |
| F74 |
10 |
03.2007-09.2007:N52 (125i, 130i):
Ventil na odvodnenie;
USA:
Diagnostický modul na úniky paliva;
od 09.2007:
N43 (116i, 118i, 120i):
Senzor oxidu dusíka. |
|
|
| F75 |
– |
– |
| F76 |
20 |
03.2007-09.2007:
N43 (116i, 118i, 120i):Senzor kyslíka pred katalyzátorom;Senzor kyslíka 2 pred katalyzátorom;Senzor kyslíka za katalyzátorom;N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Vstrekovač paliva, valec 1;
Vstrekovač paliva, valec 2;
Vstrekovač paliva, valec 3;
Vstrekovač paliva, valec 4. |
| F76 |
30 |
03.2007-09.2007:
N52 (125i, 130i):Senzor stavu oleja;Aktivátor DISA 1;Aktivátor DISA 2;Ventil na odvodnenie palivovej nádrže;
Senzor kľukového hriadeľa;
Senzor hmotnostného prietoku vzduchu. |
| F77 |
30 |
N43 (116i, 118i, 120i):Jednotka riadenia DME;
Ventil na reguláciu tlaku oleja;
Senzor vačkového hriadeľa výfukových ventilov;
Elektromagnetický ventil systému VANOS;
Elektromagnetický ventil systému nasávania VANOS, výfuk;
N45 / TU2 (116i):
Jednotka riadenia DME;
Ventil čerpadla s prietokom;
Senzor vačkového hriadeľa výfuku, senzor vačkového hriadeľa;
Elektromagnetický ventil systému VANOS, nasávanie;
Elektromagnetický ventil systému VANOS, výfuk;
Vykurovanie, ventil na odvodnenie motorovej skrinky;
N46 / TU2 (118i, 120i):
Kontrolér DME;
Mapa charakteristík termostatu nasávania;
Senzor vačkového hriadeľa;
Senzor vačkového hriadeľa výfuku;
Elektromagnetický ventil systému výfuku VANOS;
Elektromagnetický ventil systému VANOS, nasávanie;
Vykurovanie, ventil na odvodnenie motorovej skrinky;
03.2007-09.2007:
N52 (125i, 130i):
Vstrekovač paliva, valec 1;
Vstrekovač paliva, valec 2;
Vstrekovač paliva, valec 3;
Vstrekovač paliva, valec 4;
Vstrekovač paliva, valec 5;
Vstrekovač paliva, valec 6;
Zapaľovacia cievka, valec 1;
Zapaľovacia cievka, valec 2;
Zapaľovacia cievka, valec 3;
Zapaľovacia cievka, valec 4;
Zapaľovacia cievka, valec 5;
Zapaľovacia cievka, valec 6;
Kondenzátor na potlačenie rušenia pre zapaľovacie cievky. |
| F78 |
30 |
N43 (116i, 118i, 120i):Zapaľovacia cievka, valec 2;
Zapaľovacia cievka, valec 3;
Zapaľovacia cievka, valec 4;
Kondenzátor na potlačenie rušenia pre zapaľovacie cievky;
N46 / TU2 (118i, 120i), N45 / TU2 (116i):
Senzor kyslíka pred katalyzátorom;
Senzor kyslíka 2 pred katalyzátorom;
Senzor kyslíka za katalyzátorom;
03.2007-09.2007:
N52 (125i, 130i):
Kontrolér DME;
Elektrické čerpadlo chladiacej kvapaliny;
Termostat, mapa chladenia;
Senzor vačkového hriadeľa výfukových ventilov;
Senzor vačkového hriadeľa výfuku;
Elektromagnetický ventil systému VANOS, nasávanie;
Elektromagnetický ventil systému VANOS, výfuk. |
| F79 |
30 |
03.200

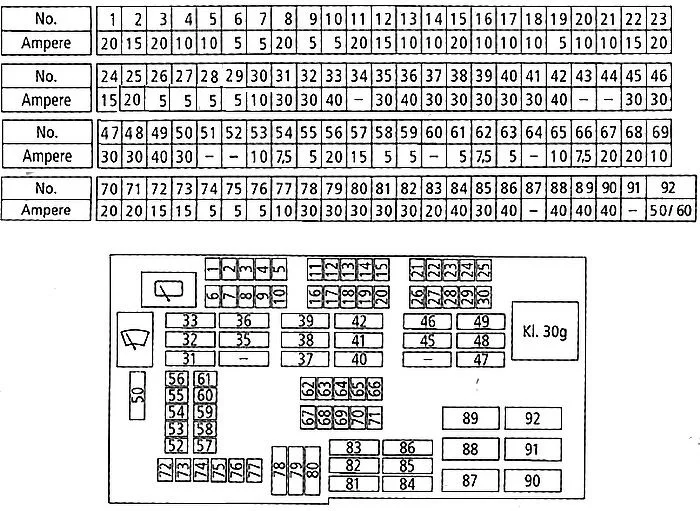

Schéma poistkovej skrinky (typ 2)

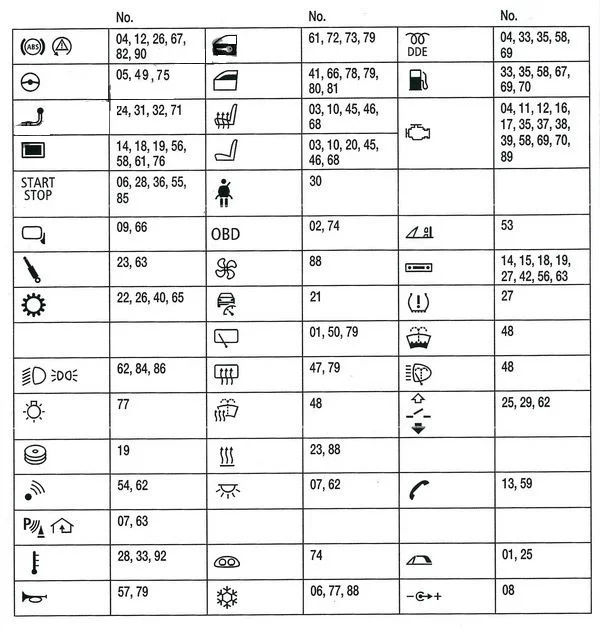

Poistky BMW 1 – popis
Poistky a relé motorového priestoru
| Nr |
Ampere [A] |
Popis |

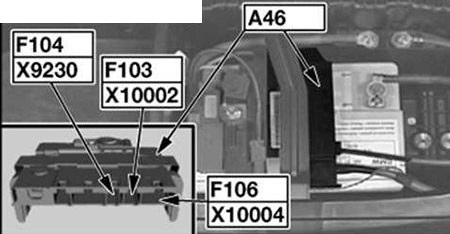

| F103 |
– |
– |
| F104 |
– |
Senzor batérie |
| F105 |
100 |
Elektronická asistencia riadenia (EPS) |
| F106 |
100 |
Elektrický pomocný ohrievač |

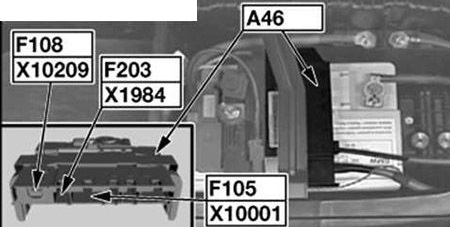

| F108 |
250 |
Poistková skrinka |
| F203 |
100 |
Poloha štartovania – hlavné relé DDE |

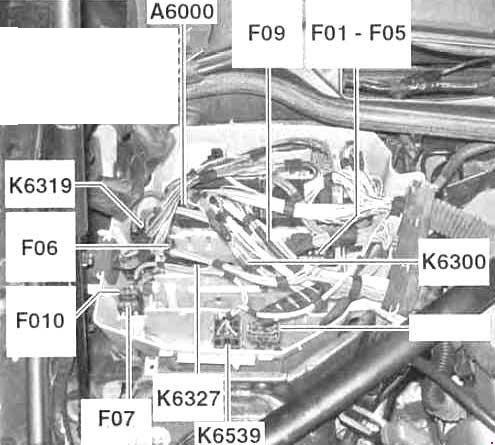

N54 (135i)
N54 (135i)
| Nr |
Ampere [A] |
Popis |

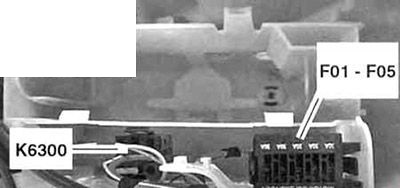

| F01 |
30 |
Cievka zapaľovania, valec 1;
Cievka zapaľovania, valec 2;
Cievka zapaľovania, valec 3;
Cievka zapaľovania, valec 4;
Cievka zapaľovania, valec 5;
Cievka zapaľovania, valec 6;Kondenzátor na potlačenie rušenia pre cievky zapaľovania. |
| F02 |
30 |
Riadiaca jednotka DME;Termostat chladiacej kvapaliny;
Elektrická pumpa chladiacej kvapaliny;
Mapa charakteristík termostatu;
Senzor výfukového vačkového hriadeľa;
Elektromagnetický ventil systému VANOS;
Senzor vačkového hriadeľa sacích ventilov;
Senzor VANOS;
Ventily na odvod vzduchu. |
| F03 |
20 |
Senzor kľukového hriadeľa;Ventil na odvod vzduchu z nádrže paliva;
Senzor stavu oleja;
Regulačný ventil objemu. |
|
|

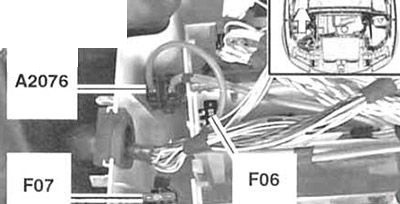

| F04 |
30 |
Ohrievače ventilu na odvod vzduchu z motorovej skrinky;Ohrievače senzora kyslíka. |
| F05 |
– |
– |
| F06 |
10 |
Ventilátor E-box;Výstupný ventil;
USA:
Diagnostický modul na úniky paliva. |
| F07 |
40 |
Elektrická pumpa chladiacej kvapaliny |
| K6400 |
|
Hlavné relé DME |
| A2076 |
|
Napájanie B + |
N52 (125i, 130i)
N52 (125i, 130i)
| Nr |
Ampere [A] |
Popis |
| F01 |
30 |
Cievka zapaľovania, valec 1;
Cievka zapaľovania, valec 2;
Cievka zapaľovania, valec 3;
Cievka zapaľovania, valec 4;
Cievka zapaľovania, valec 5;
Cievka zapaľovania, valec 6;Kondenzátor na potlačenie rušenia pre cievky zapaľovania. |
| F02 |
30 |
Termostat chladiacej kvapaliny;Elektrická pumpa chladiacej kvapaliny;
Senzor výfukového vačkového hriadeľa;
Elektromagnetický ventil systému výfuku VANOS;
Senzor sacieho vačkového hriadeľa;
Elektromagnetický ventil systému nasávania VANOS. |
| F03 |
20 |
Senzor kľukového hriadeľa;Modul riadenia motora (ECM);
Ventil na odvod vzduchu z nádrže paliva;
Senzor hmotnostného prietoku vzduchu;
Senzor stavu oleja;
Regulátory variabilného sacieho potrubia. |
| F04 |
30 |
Ohrievače ventilu na odvod vzduchu z poistkovej skrinky motora;Ohrievače senzora kyslíka. |
| F05 |
30 |
Relé vstrekovača paliva |
| F06 |
10 |
Senzor EAC;Ventilátor E-box;
Výfukový ventil;
Diagnostický modul na úniky paliva;
Pripojovacia skrinka;
Senzor hmotnostného prietoku vzduchu pre sekundárne vstrekovanie. |
| F07 |
40 |
Relé Valvetronic (WT) |
| F09 |
30 |
Elektrická pumpa chladiacej kvapaliny |
| F010 |
5 |
Relé ohrievania ventilu na odvod vzduchu z poistkovej skrinky motora;Cievka zapaľovania, valec 1;
Cievka zapaľovania, valec 2;
Cievka zapaľovania, valec 3;
Cievka zapaľovania, valec 4. |
| A6000 |
|
Modul riadenia motora (ECM) |
| K6300 |
|
Hlavné relé DME |
| K6319 |
|
Relé Valvetronic (WT) |
| K6327 |
|
Relé vstrekovača paliva |
|
|
| K6539 |
|
Relé ohrievania ventilu na odvod vzduchu z poistkovej skrinky motora |

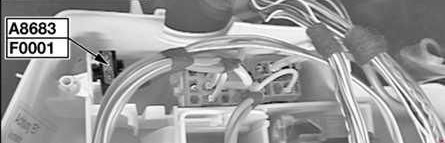

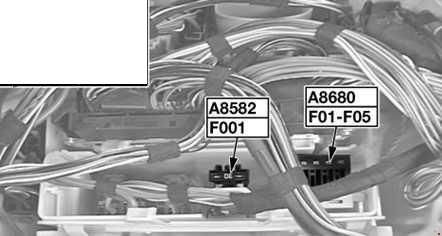

N46 (118i, 120i)

N46 (118i, 120i)
| Nr |
Ampere [A] |
Popis |
| F01 |
20 |
Vstrekovač paliva, valec 1;
Vstrekovač paliva, valec 2;
Vstrekovač paliva, valec 3;
Vstrekovač paliva, valec 4. |
| F02 |
20 |
Elektromagnetický ventil systému VANOS, nasávanie;Elektromagnetický ventil systému VANOS, výfuk;
Senzor vačkového hriadeľa II;
Senzor vačkového hriadeľa I;
Termostat, mapa chladenia. |
| F03 |
30 |
Riadiaca jednotka DME;Hmotnostný prietokomer s horúcou fóliou;
Senzor hladiny oleja;
Senzor kľukového hriadeľa;
Ventil na odvod vzduchu z nádrže paliva;
Vykurovanie, ventil na odvod vzduchu z motorovej skrinky. |
| F04 |
10 |
Ventilátor E-box;Poistková skrinka. |
| F05 |
30 |
Senzor kyslíka pred katalyzátorom;Senzor kyslíka za katalyzátorom;
Senzor kyslíka 2 pred katalyzátorom (s 4 senzormi kyslíka);
Senzor kyslíka 2 za katalyzátorom (s 4 senzormi kyslíka). |
| F001 |
10 |
Relé úspory energie, svorkovnica 15 |
| F0001 |
40 |
Relé, variabilné rozdelenie ventilov |

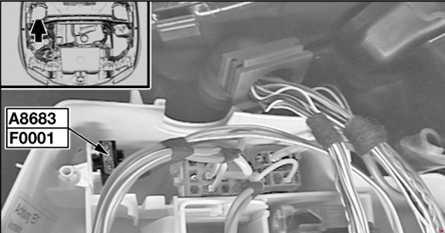

N45 (116i)
N45 (116i)
| Nr |
Ampere [A] |
Popis |
| F01 |
30 |
Merací prístroj prúdu teplého vzduchu;Ventil na odvod vzduchu z nádrže paliva;
Senzor hladiny oleja;
Ventil čerpadla s prúdom. |
| F02 |
30 |
Senzor kyslíka pred katalyzátorom;Senzor kyslíka za katalyzátorom. |
| F03 |
20 |
Vstrekovač paliva, valec 1;
Vstrekovač paliva, valec 2;
Vstrekovač paliva, valec 3;
Vstrekovač paliva, valec 4;Senzor kľukového hriadeľa;Senzor vačkového hriadeľa I;Senzor vačkového hriadeľa II;Ventilátor E-box;
Poistková skrinka (relé čerpadla paliva); |
| F04 |
30 |
Elektromagnetický ventil VANOS;Elektromagnetický ventil nasávania VANOS;
Riadiaca jednotka DME výfuku. |
|
|
| F05 |
30 |
Relé úspory energie, svorkovnica 15 |

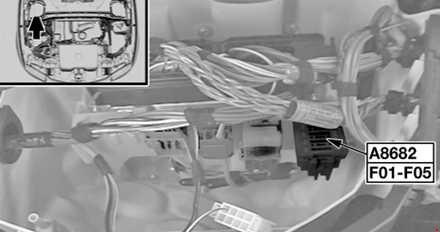

M47 / TU2 (118d, 120d)
M47 / TU2 (118d, 120d)
<table id=”tablepress
O BMW Serie 1 E81, E82, E87, E88 (2004-2013)
BMW Serie 1, vyrábané medzi rokmi 2004 a 2013, predstavuje kompaktný automobil, ktorý ponúka dynamický jazdný zážitok a prémiovú kvalitu typickú pre značku BMW. Modely E81, E82, E87 a E88 zahŕňajú rôzne karosárske verzie, vrátane trojdverového hatchbacku, kupé, päťdverového hatchbacku a kabrioletu. Tieto vozidlá sú známe svojou športovou jazdnou dynamikou a precíznym riadením. Motorové možnosti zahŕňajú širokú škálu benzínových a dieselových motorov, ktoré poskytujú výkon od ekonomických 1,6-litrových jednotiek až po výkonné 3,0-litrové šesťvalce, čím uspokoja rôzne potreby vodičov.
Schéma poistkovej skrinky BMW Serie 1 E81, E82, E87, E88

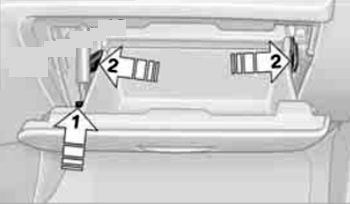

Táto stránka zobrazuje schému poistkovej skrinky pre modely BMW Serie 1 E81, E82, E87 a E88. Poistková skrinka sa zvyčajne nachádza v priestore pre cestujúcich, pod palubnou doskou na strane vodiča, a tiež v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky poskytuje jasný prehľad o tom, ktoré poistky chránia jednotlivé elektrické obvody, čo uľahčuje údržbu a opravy.
Peter Novák
Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách.
Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
|
