BMW X5 E53 (2000-2006) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky BMW X5 (E53) 2000-2006, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
BMW X5 E53 (2000-2006) – schéma riadiacej jednotky poistiek
BMW X5 je crossover vyrábaný od roku 1999. Typ E53 je prvá generácia tohto auta a prvá v tejto triede od BMW. Zaujímavý fakt je, že z hľadiska štýlu sa BMW X5 pôvodne inšpirovalo sériou 5, zatiaľ čo z technologického hľadiska Land Rovermi (značka vtedy patrila BMW).
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v BMW X5 E70 je poistka F25 a F33 v riadiacej jednotke poistiek v odkladacej schránke.

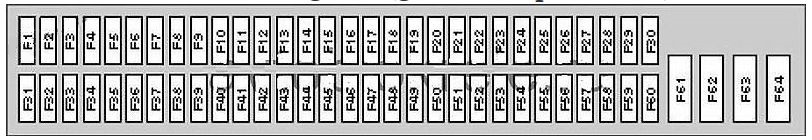

Schéma riadiacej jednotky poistiek palubnej dosky
Nachádza sa pod odkladacou schránkou.
| Nr | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 5A | Pripojenie dátovej zbernice;Prístrojová doska. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5A | Modul riadenia svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5A | Kúrenie;Klimatizácia (AC) (do 02/01) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5A | Relé cievky zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 7,5A | Alternátor;Senzor hladiny oleja motora;
Motor ventilátora chladenia prístrojovej dosky poistkovej skrinky/panelu relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5A | Vnútorné zrkadlo,Modul riadenia systému asistencie
pri parkovaní (do 02/04), Modul riadenia monitora tlaku v pneumatikách. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5A | Relé cievky zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5A | Osvetlenie prístroja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5A | Airbag;Spínač polohy pedála brzdy (BPP);
Modul riadenia svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15A | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 5A | Imobilizér | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5A | Osvetlenie prístrojov;Senzor polohy volantu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5A | Systém upozornenia;Vnútorné zrkadlo. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5A | Modul riadenia multifunkcie 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5A | Modul riadenia monitora tlaku v pneumatikách(do 02/04). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 5A | Kľúč na zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A | Modul riadenia vnútorných svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30A | Modul riadenia funkcie dverí – vodič | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30A | Elektrické sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30A | Modul riadenia funkcie dverí – cestujúci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 25A | Nabíjacia zásuvka, zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30A | Relé hlavných obvodov zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 20A | Modul riadenia multifunkcie 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30A | Lavalampy svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 A | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5A | Riadenie motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5A | Relé hlavných obvodov štartovania;Modul multifunkčnej kontroly 2. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5A | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 7,5A | Vyhrievané zadné sklo;Kúrenie/klimatizácia (AC). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5A | Nabíjacia zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 5A | Modul multifunkčnej kontroly 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 5A | Spínač polohy pedála spojky (CPP),Imobilizér | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30A | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 5A | Systém umývania a stierača zadného skla;Modul multifunkčnej kontroly 1. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 5A | Interné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 5A | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 5A | Airbag;Elektrické sedadlá. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 5A | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 7,5A | Modul kontroly schémy poistiek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 25A | Relé čerpadla paliva (FP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 7,5A | Kúrenie a klimatizácia (AC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 10 A | Systém proti zablokovaniu (ABS);Kontrola motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 15A | Konektor dátového linku (DLC) (do 09/00) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 25A | Modul multifunkčnej kontroly 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | 15A | Modul kontroly prevodovky (TCM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | 30A | Systém proti zablokovaniu (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | 15A | Modul kontroly odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | 20A | Otvárateľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | 20A | Prídavný ohrievač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | 30A | Modul multifunkčnej kontroly 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | 50A | Motor ventilátora chladiva motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | 50A | Relé čerpadla sekundárneho vzduchu (AIR). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | 50A | Systém proti zablokovaniu (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | 50A | Kúrenie a klimatizácia (AC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

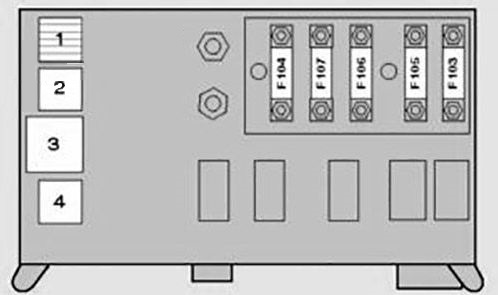

Blok relé pod priestorom pre cestujúcich
Nachádza sa za schémou poistkovej skrinky.
| Nr | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Relé čerpadla paliva – Diesel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Modul riadenia svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F104 | 100A | Zapaľovacie sviečky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | 80A | Imobilizér, Spínač zapaľovania –
4,4 / 4,6 (do 02/02). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | 50A | Kľúč zapaľovania; Modul riadenia svetlometov. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F107 | 50A | Modul riadenia svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

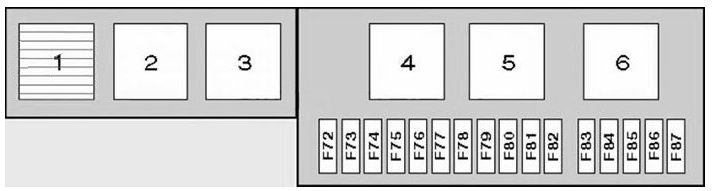

Schéma poistiek v batožinovom priestore
| Nr | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Relé vykurovania sedadla – zadné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé vyhrievania zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé audio modulu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé uvoľnenia veka batožinového priestoru – dolné. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé nastavenia sedadla, zadné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé uvoľnenia veka batožinového priestoru – horné. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F72 | 30A | Audio systém;Navigačný systém. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | 7,5A | Relé cievky zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | 10 A | Telefón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F75 | 5A | Audio systém;Navigačný systém. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | – | – |
| F77 | 30A | Elektrické zadné sedadlá |
| F78 | 20A | Zásuvka na príves |
| F79 | 7,5A | Modul riadenia odpruženia |
| F80 | 20A | Relé cievky zapaľovania |
| F81 | 20A | Systém umývania a stierača zadného skla. |
| F82 | – | – |
| F83 | 20A | Zásuvka na nabíjanie vzadu |
| F84 | 7,5A | Zámok veka batožinového priestoru a dverí batožinového priestoru. |
| F85 | 30A | Vyhrievané zadné sklo |
| F86 | 5A | Dodatočný ohrievač |
| F87 | 30A | Čerpadlo kompresora odpruženia |
Niektoré relé môžu byť tiež umiestnené pod poťahom, v batožinovom priestore. Napríklad, relé čerpadla kompresora, relé čerpadla vzduchu pneumatiky odpruženia.

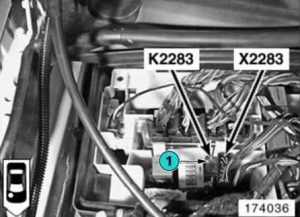

Poistky a relé v motorovom priestore
O BMW X5 E53 (2000-2006)
BMW X5 E53 je prvou generáciou luxusného SUV, ktoré bolo vyrábané v rokoch 2000 až 2006. Tento model sa vyznačuje robustným dizajnom a vysokou úrovňou komfortu, čo ho robí ideálnym pre rodinné výlety aj každodenné jazdy. BMW X5 E53 ponúka širokú škálu motorových možností, vrátane benzínových a dieselových motorov, ktoré poskytujú výkony od 3.0i až po 4.8is. Model je známy svojou pokročilou technológiou pohonu všetkých štyroch kolies, čo zaručuje vynikajúcu trakciu a stabilitu na rôznych povrchoch. Interiér vozidla je vybavený kvalitnými materiálmi a modernými technológiami, ktoré zvyšujú pohodlie a bezpečnosť cestujúcich.
Schéma poistkovej skrinky BMW X5 E53
Táto stránka zobrazuje schému poistkovej skrinky pre BMW X5 E53, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických komponentov vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla, konkrétne v oblasti prístrojovej dosky. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo uľahčuje identifikáciu a výmenu poistiek. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických systémov, a preto je dôležité mať prehľad o jej konfigurácii.
