Audi Q8 (2019-2020) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Audi Q8 (2019–2020), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Audi Q8 (2019-2020) – schéma panelu poistiek

Priestor pre cestujúcich

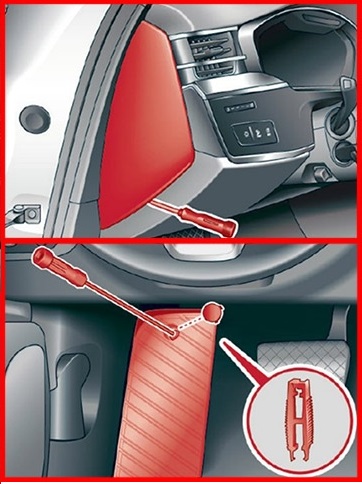

Vo vnútri kabíny sú dva bloky poistiek – na ľavej strane predného panelu a v priestore pre nohy vodiča.

Batožinový priestor

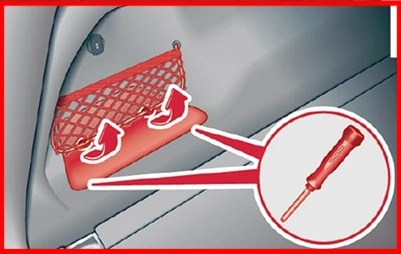

Nachádza sa pod krytom na ľavej strane batožinového priestoru.

---

Panel poistiek v prístrojovej doske

Priradenie poistiek na ľavej strane prístrojovej dosky (2019, 2020)

Nr	Popis
A2	Audi phone box; Antenna na streche.
A3	2019: Systém klimatizácie; Systém parfumácie (Aktívna parfumácia); Ionizátor; 2020: Systém klimatizácie; Systém parfumácie (Aktívna parfumácia); Senzor pevných častíc.
A4	Displej Head-up
A5	Audi hudobné rozhranie; USB porty.
A7	Zámok stĺpika riadenia
A8	Horný / dolný displej
A9	Súprava ukazovateľov
A10	CD / DVD prehrávač
A11	Spínač svetla; Ovládacie panely.
A12	Elektronika stĺpika riadenia
A13	Ovládanie hlasitosti
A14	Modul riadenia systému MMI Infotainment
A15	Nastavenie stĺpika riadenia
A16	Vyhrievanie volantu

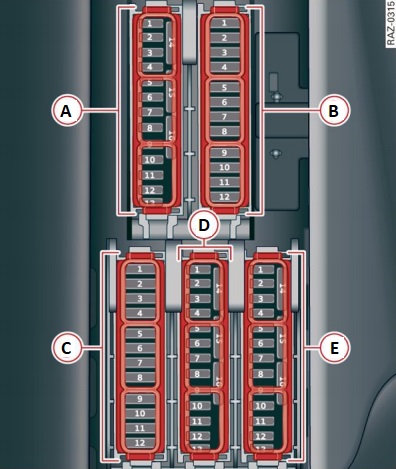

Poistková skrinka v priestore pre nohy vodiča

Verzia 1

Verzia 2

Priradenie poistiek v priestore pre nohy vodiča (2019, 2020)

Nr	Popis
Nr	Popis
	P panel poistiek A (hnedá)
A1	2019: Nepoužíva sa; 2020: Vyhrievanie katalyzátora.
A2	Prvky motora
A3	Prvky motora
A4	Prvky motora
A5	Senzor svetla brzdových svetiel
A6	Prvky motora
A7	Prvky motora
A8	Prvky motora
A9	Prvky motora
A10	Senzor tlaku oleja; Senzor teploty oleja.
A11	2019: Štartovanie motora; 2020: Komponenty motora.
A12	Prvky motora
A13	Chladenie motora
A14	Modul riadenia motora
A15	Senzory motora
A16	Čerpadlo paliva
	P panel poistiek B (červená)
B1	Zapaľovacie cievky
B3	2019: Nepoužíva sa; 2020: Vyhrievanie vysokého napätia.
B4	2019: Nepoužíva sa; 2020: Kompresor.
B5	Upevnenie motora
B6	Modul riadenia systému predných stieračov
B7	Prístrojová doska
B8	Systém klimatizácie; Ventilátor čerstvého vzduchu.
B9	Modul riadenia systémov asistencie vodiča
B10	Systém upozornenia na núdzové situácie
B11	Štart motora
	P panel poistiek C (čierna)
C1	Vyhrievanie predných sedadiel
C2	Stierače
C3	Elektronika ľavého svetlometu
C4	Panoramatická sklenená strecha

Nr	Popis
C5	Modul riadenia predných dverí na ľavej strane
C6	Dvere
C7	Modul riadenia zadných dverí na pravej strane
C9	Elektronika pravého svetlometu
C10	Stierače predného skla / stierače svetlometov
C11	Modul riadenia zadných dverí na ľavej strane
C12	Stacionárne vykurovanie
	Panel poistiek D (hnedý)
D1	Vetranie sedadla; Elektronika sedadla; Spätné zrkadlo; Ovládací panel klimatizácie vzadu; Diagnostický konektor.
D2	2019: Modul klimatizácie; Modul riadenia zadného veka; 2020: Modul riadenia elektrického systému vozidla; Modul riadenia zadného veka.
D3	Nastavenie zvuku aktívneho prvku a zvuku výfuku
D4	2019: Vykurovacia ventil pre prevodovku; Chladiaca ventil pre prevodový olej; 2020: Chladiaca ventil pre prevodový olej.
D5	Štartovanie motora
D8	2019: Asistent nočného videnia; 2020: Asistent nočného videnia; Aktívna stabilizácia náklonu.
D9	Adaptívny asistent riadenia; Predný radar.
D10	2019: Nepoužíva sa; 2020: Externý zvuk
D11	Asistent pri križovatkách; Systémy asistencie pre vodiča.
D13	Ľavý svetlomet
	Panel poistiek E (červený)
E1	Systém alarmu proti krádeži
E2	Modul riadenia motora
E3	Elektronika predného sedadla; Bedrová opierka,
E 4	Páka automatickej prevodovky
E5	Klaksón
E6	Parkovacia brzda
E7	Modul riadenia zadného veka (diagnostika)
E8	2019: Interiérové osvetlenie stropu; 2020: Modul riadenia elektroniky strechy.
E9	2019:  Nepoužíva sa; 2020: Generátor trakčného systému.
E10	Modul riadenia airbagu
E11	2019: Elektronická kontrola stability (ESC); 2020: Elektronická kontrola stability (ESC); Systém prevencie zablokovania kolies počas brzdenia (ABS).
E12	Diagnostický konektor; Senzor svetla a dažďa.
E13	Systém klimatickej kontroly
E14	Modul riadenia predných dverí na pravej strane
E15	2019: Systém klimatickej kontroly; Elektronika karosérie; 2020: Kompresor klimatizačného systému.

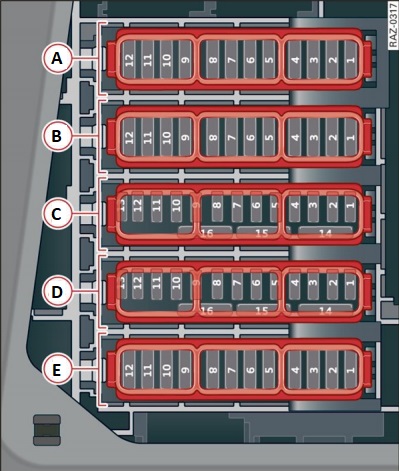

Poistková skrinka v batožinovom priestore

Priradenie poistiek v batožinovom priestore (2019, 2020)

Nr	Popis
Nr	Popis
	Panel poistiek A (čierny)
A1	2019:  Nepoužíva sa; 2020: Vysokonapäťové vykurovanie; Termálne riadenie.
A5	Pneumatické odpruženie a tlmenie
A6	Automatická prevodovka
A7	2019: Vykurovanie zadných sedadiel; 2020: Vykurovanie zadných sedadiel; Ovládací panel klimatizácie vzadu.
A9	Centrálne zamykanie, ľavé zadné svetlo
A10	Napínač predného pásu na strane vodiča
A11	2019:  Centrálne zamykanie, zadný záves; 2020: Centrálne zamykanie zadného dverí; Palivová nádrž; Kryt batožinového priestoru.
A12	Riadiaci modul zadného dverí
	Panel poistiek B (červený)
B1	Ventilátor systému klimatizácie vzadu
B2	Audio zosilňovač
B3	Čistenie výfukových plynov; Aktuátor zvuku.
B4	Ovládací panel systému klimatizácie vzadu
B5	Svetlo pravého ťažného zariadenia
B6	Motor polohovania ťažného zariadenia
B7	Uvoľnenie ťažného zariadenia
B8	Lampa ľavého ťažného zariadenia
B9	Zásuvka ťažného zariadenia
B10	Športový diferenciál s pohonom všetkých kolies
B11	Čistenie výfukových plynov
B12	Napínač bezpečnostného pásu na zadnej strane vodiča

Nr	Popis
	Panel poistiek C (hnedý)
C1	Modul riadenia systémov asistencie pre vodiča
C2	Audi Phone Box
C3	2019: Bedrová opierka predná pravá; 2020: Elektronika predného sedadla; Bedrová opierka pravá.
C4	Bočný asistent
C6	Systém monitorovania tlaku v pneumatikách
C8	2019: Monitorovanie nádrží paliva; 2020: Prijímač rádia pre stacionárne kúrenie; Monitorovanie nádrže paliva
C10	2019: Televízny tuner; 2020: Televízny tuner, m Modul výmeny dát a telematického riadenia.
C11	Prístup a pohodlné aktivovanie modulu riadenia oprávnení
C12	Otváranie garážových dverí
C13	Kamera pre cúvanie; Periférne kamery.
C14	2019: Centrálne zamykanie, s Zadné svetlá; 2020: Zadné svetlo pravé; Systém komfortu.
C15	Napínač bezpečnostného pásu na zadnom sedadle na strane pasažiera
C16	Napínač predného bezpečnostného pásu na strane pasažiera
	Panel poistiek D (červený)
D1	2019: Nepoužíva sa; 2020: Aktívna stabilizácia náklonu.
D5	2019: Brzdový systém; 2020: Nepoužíva sa.
D6	Menic napätia
D9	Modul riadenia pomocnej batérie
D15	2019: Nepoužíva sa; 2020: Modul riadenia Thermomanagement.
	Panel poistiek E (hnedý)
E7	2019: Vyhrievanie predných sedadiel; 2020: Nepoužíva sa.
E9	2019: Čistenie výfukových plynov; 2020: Nepoužíva sa.
E12	2019: Čistenie výfukových plynov; 2020: Nepoužíva sa.
