Volkswagen Touareg (NF) (2010-2018) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Volkswagen Touareg (NF) (2010–2018), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Volkswagen Touareg NF – schéma boxu poistiek

Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) vo Volkswagen Touareg NF je poistka 38 a 39 v poistkovej skrinke na prístrojovej doske (pravá strana).

Box vľavo od prístrojovej dosky

Box vľavo od prístrojovej dosky

Popis

1 25A Nastavenie sedadla vodiča a riadiaca jednotka ventilácie
2 Riadiaca jednotka kúrenia 30A
3 Signál 15/20A
4 Motor stierača 30A
5 30A Ovládač posuvnej strechy
6 15/30 Riadiaca jednotka uvoľnenia operadla
7 15A Elektrická riadiaca jednotka stĺpika riadenia
8 5/10A Riadiaca jednotka monitorovania tlaku pneumatík;

Riadiaca jednotka stĺpika riadenia
9 5A Spínač svetla;

Senzor dažďa;

Modul prednej strechy;

Riadiaca jednotka systému monitorovania tlaku pneumatík.
10 Riadiaca jednotka otváracej strechy 30A
11 10/15A Kúrenie volantu;

Riadiaca jednotka stĺpika riadenia.
12 Nepoužíva sa
13 Nepoužíva sa
14 30A Riadiaca jednotka napájania na palube
15 25/30A Riadiaca jednotka napájania na palube
16 30A Ovládač dverí vodiča
17 5/10A Interný senzor;

Siréna alarmu;

Spínač koncovej polohy kapoty.
18 30A Riadiaca jednotka napájania na palube
19 10A Riadiaca jednotka motora
20 30A Riadiaca jednotka napájania na palube;

Kúrenie sedadla vodiča a pasažiera.
21 10A Relé batérie zvyškového tepla
22 30A Riadiaca jednotka napájania na palube
23 7,5A Diagnostický port;

Spínač zapaľovania a štartovania;

Diagnostické rozhranie dátovej zbernice;

Elektronická riadiaca jednotka;

Blokovanie stĺpika riadenia.
24 30A Relé na kúrenie ľavej strany predného skla
25 30A Relé na kúrenie pravej strany predného skla
26 15A Ventilátor 1 batéria
27 5A Riadiaca jednotka indikátora nízkej hladiny chladiacej kvapaliny;

Relé hladiny chladiacej kvapaliny;

Riadiaca jednotka systému regulácie batérie.
28 5A Riadiaca jednotka elektrického aktuátora
29 5A Regulátor tlaku spojky automatickej prevodovky
30 5A Riadiaca jednotka asistencie riadenia;

Elektrická pumpa asistencie riadenia.
31 Nepoužíva sa
32 15A Riadiaca jednotka kompresora klimatizácie
33 30A Kontrolér zadných ľavých dverí
34 5A Riadiaca jednotka na otvorenie kapoty/zadného veka
35 7,5A Riadiaca jednotka na otvorenie kapoty / zadného veka
36 5A Tlačidlo elektromechanickej parkovacej brzdy
37 15A Batéria ventilátora 2
38 5A Riadiaca jednotka elektrického pohonu, relé ventilátora
39 30A Regulátor tlaku spojky automatickej prevodovky
40 Relé odblokovania ventilátora 30A
41 10A Riadiaca jednotka pre systém regulácie batérie
42 5A Elektrochromatické zrkadlo
43 7,5A Ľavý svetlomet, pravý svetlomet, nastavenie uhla svetlometov
44 5A Riadiaca jednotka na vyhrievanie zadných sedadiel
45 5A Riadiaca jednotka spracovania obrazu;

Senzor pohybu náklonu;

Predná kamera pre systémy asistencie vodiča.
46 5A Riadiaca jednotka asistenta pri zmene jazdného pruhu
47 5A Kontrolér parkovacej asistencie;

Kontrolér na otvorenie garážových dverí;

Diagnostické rozhranie dátovej zbernice;

Diagnostický konektor.
48 10A Senzor vysokého tlaku;

Merací prístroj hmotnosti vzduchu;

Riadiaca jednotka motora;

Relé štartovacieho motora;

Riadiaca jednotka motora.
49 7,5A Adaptívna riadiaca jednotka tempomatu
50 5/30A Zapaľovač napínača bezpečnostného pásu vodiča
51 5A Riadiaca jednotka indikátora nízkej hladiny chladiacej kvapaliny;

Relé hladiny chladiacej kvapaliny.
52 15A Motor stierača zadného okna
53 5A Riadiaca jednotka pre adaptívne osvetlenie a kontrolu uhla svetlometov;

Riadiaca jednotka stĺpika riadenia;

Riadiaca jednotka napájania na palube.
54 15A Ľavý svetlomet
55 5A Riadiaca jednotka indikátora nízkej hladiny chladiacej kvapaliny;

Relé hladiny chladiacej kvapaliny.
56 40A Kontrola výšky riadenia relé kompresora
57 Ventilátor nasávania 40A

Odkladacia schránka vpravo od prístrojovej dosky

Odkladacia schránka vpravo od prístrojovej dosky

Popis

1 Nie je použité
2 15A Riadiaca jednotka pre monitorovanie výšky jazdy
3 10A Riadiaca jednotka blokovania diferenciálu medzi kolesami
4 30A Riadiaca jednotka blokovania diferenciálu medzi kolesami
5 15/25A Riadiaca jednotka rozpoznania prívesu
6 15A Riadiaca jednotka rozpoznania prívesu
7 15/25A Riadiaca jednotka rozpoznania prívesu
8 15/25A Riadiaca jednotka rozpoznania prívesu
9 30A Kontrolór zadných dverí vpravo
10 Nie je použité
11 30A Riadiaca jednotka predných dverí pre cestujúcich
12 Nie je použité
13 15A Riadiaca jednotka rozpoznania prívesu
14 10A Riadiaca jednotka pre poistkovú skrinku;

Riadiaca jednotka rozpoznania obsadenosti sedadla.
15 10A Riadiaca jednotka poistkovej skrinky
16 5A Kontrolór elektromechanickej parkovacej brzdy;

Ovládací panel výšky jazdy;

Odpor na ohrev trysiek stieračov;

Tlačidlo na deaktiváciu ASR a ESP;

Kontrolór ABS;

Tlačidlo asistencie pri zjazde;

Tlačidlo elektromechanickej parkovacej brzdy;

Tlačidlo AUTO HOLD;

Stabilizátor napätia.
17 15A Svetlomet vpravo
18 30A Zapaľovač napínačov bezpečnostných pásov 2, strana predného pasažiera
19 5A Spínač tiptronic;

Multifunkčný spínač;

Riadiaca jednotka automatickej prevodovky.
20 25A Kontrolór nastavenia predného sedadla pasažiera, kontrolór sedadla vodiča a pasažiera
21 25A Kontrolór vyhrievania zadných sedadiel, ovládací panel vzadu a displej klimatizácie
22 Nie je použité
23 25A Riadiaca jednotka zadného veka
24 10A Riadiaca jednotka Climatronic, ovládací panel vzadu a displej klimatizácie
25 5A Riadiaca jednotka vonkajšej kamery;

Riadiaca jednotka kamery na cúvanie.
26 30A Relé odvlhčovača zadného okna
27 5A Zariadenie na prijímanie rádiového signálu ohrievača prídavného kvapalného
28 5/20A Relé hydraulickej pumpy prevodovky;

Riadiaca jednotka poistkovej skrinky;

Riadiaca jednotka automatickej prevodovky (pred novembrom 2012).
29 Jednotka riadenia ABS 30A
30 5A Spínač Tiptronic
31 20 / 30A Centrálna riadiaca jednotka pre systém komfortu
32 30A Ventilátor zadného nasávania
33 30A Centrálna riadiaca jednotka pre systém komfortu
34 Nepoužíva sa
35 5A Jednotka riadenia systému sledovania vozidla
36 30A Centrálna riadiaca jednotka pre systém komfortu
37 20A Ovládač automatickej prevodovky;

Relé hydraulickej pumpy prevodovky.
38 15A Zapaľovač;

Zásuvka 12V 2;

Jednotka riadenia vyhrievania zadných sedadiel (pred augustom 2014).
39 15A Ďalšie zásuvky 12 V
40 Inverter 20/30A so zásuvkou, 12 V – 230 V
41 10A Konektor 2 na pripojenie externých audio zariadení
42 5A Jednotka riadenia rozpoznávania prívesu
43 10A Jednotka riadenia uzamknutia diferenciálu medzi kolesami
44 5A senzor znečistenia ovzdušia
45 30A Stabilizátor napätia
46 30A Stabilizátor napätia
47 10A Jednotka riadenia elektronického informačného systému
48 30A Jednotka riadenia digitálneho audio systému
49 Nepoužíva sa
50 Tuner TV 5A;

Jednotka riadenia elektroniky mobilného telefónu;
51 Hlavná jednotka 20A
52 5A Jednotka riadenia v zásuvke prístrojovej dosky -J285-
53 Changer DVD 5A
54 5A Rozhranie pre externé multimediálne zariadenia -R215-
55 Nepoužíva sa
56 Jednotka riadenia ABS 40A
57 40A Jednotka riadenia elektromechanickej parkovacej brzdy;

Jednotka riadenia poistkovej skrinky.

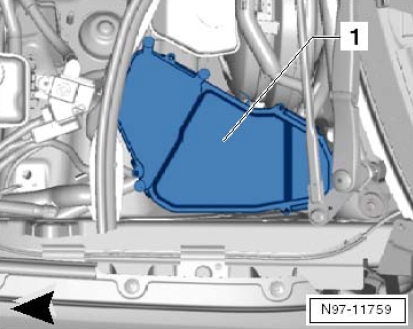

Box pod kapotou

Nachádza sa v boxe pripojenia v motorovom priestore vľavo.

Box pod kapotou

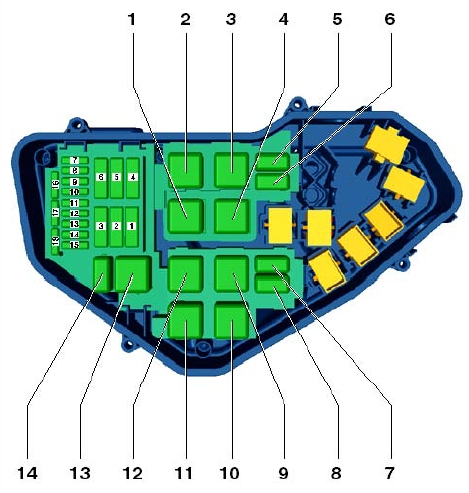

Box pod kapotou - 2

Popis

1 40A Relé motorčeka štartovania, motorček štartovania
2 Nepoužíva sa
3 40A Relé čerpadla sekundárneho vzduchu
4 30A Relé vákuového čerpadla
5 Nepoužíva sa
6 Nepoužíva sa
7 15A Regulátor tlaku paliva, ventil palivového dávkovania, zapaľovacia cievka
8 10A Čerpadlo radiátora recirkulácie výfukových plynov
9 30A Riadiaca jednotka motora
10 10A Kontrolér ventilátora radiátora;

Kontrolér sviečok;

Dodatočné relé čerpadla chladiacej kvapaliny;

Spínač brzdových svetiel;

Prepínací ventil radiátora EGR;

Ventil obmedzenia;

Ventil chladiacej kvapaliny hlavy valca;

Regulačný ventil tlaku oleja;

Elektronický termostat riadenia chladiacej kvapaliny motora;

Telo zberného potrubia.
11 5A Senzor hladiny a teploty oleja
12 10A Relé dodatočného čerpadla chladiacej kvapaliny;

Relé batérie zvyškového tepla;

Čerpadlo cirkulácie chladiacej kvapaliny.
13 25A Riadiaca jednotka čerpadla paliva
14 15 / 30A Čerpadlo redukčného média;

Modul odhadu úrovne redukčného média;

Kontrolér motora 2.
15 10/30A Relé napájania terminálu 30;

Riadiaca jednotka motora.
16 30A Riadiaca jednotka systému vykurovania reduktora
17 15A Ohrievač lambda sondy
18 Ohrievací prvok lambda sondy 10A

Relé

  1. Kontrolér sviečok (457)
  2. Relé napájania elektroniky motora (645)
  3. Relé čerpadla sekundárneho vzduchu (100)
  4. Hlavné relé (614)
  5. rezervované
  6. Prídavné relé čerpadla chladiacej kvapaliny (404)
  7. rezervované
  8. rezervované
  9. Relé štartovacieho motora (100)
  10. Relé posilňovača bŕzd (100)
  11. Rezerva
  12. rezervované
  13. Relé štartovacieho motora 2 (433)
  14. rezervované

Odkladacia schránka pod sedadlom vodiča

Odkladacia schránka pod sedadlom vodiča

Popis

1 Poistková skrinka 100A
2 50A Riadiaca jednotka pre monitorovanie výšky jazdy
3 Poistková skrinka 100A
4 Poistková skrinka 80A
5 Poistková skrinka 40A
6 Relé zásuvky 50A, poistková skrinka
7 Poistková skrinka 60A, ventilátor nasávania vzadu
8 Konektor kábla 60A, relé výkonu terminálu 30
9 Poistková skrinka 125A
10 60 / 150A Ohrievací prvok dodatočného vzduchového ohrievača;

Relé hydraulickej pumpy GB.
11 40A Terminál relé napájania 15
12 Diagnostika 5A

Box relé pod prístrojovou doskou

Box relé pod prístrojovou doskou

Popis

  1. Poistková skrinka a relé 1
  2. Poistková skrinka a relé 2
  3. Riadiaca jednotka napájania na palube
  4. Centrálny riadiaci jednotka systému pohodlia
  5. Riadiaca jednotka asistencie pri parkovaní

Poistková skrinka a relé 1

Box relé pod prístrojovou doskou - 2

Popis

E1 Relé vyhrievaného čelného skla, ľavé (643)
E2 Relé vyhrievaného čelného skla, pravá strana (643);

Riadiaca jednotka spínača upozornenia na nízku hladinu chladiacej kvapaliny (422).
E3 Relé zásuvky (100)
E 4 Relé hydraulickej pumpy prevodovky (644)
E5 Relé batérie zvyškového tepla (404);

Relé hladiny chladiacej kvapaliny (646).
E6 Relé odblokovania ventilátora (449)

Poistková skrinka a relé 2

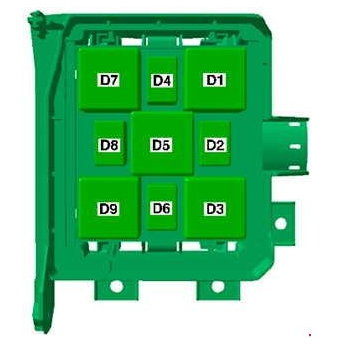

Box relé pod prístrojovou doskou - 3

Popis

1 Relé kompresora pre monitorovanie výšky jazdy (373)
2 Spínač úrovne chladiacej kvapaliny (404);

Relé batérie zvyškového tepla (646).
3 Relé vyhrievaného čelného skla, ľavé (645)
4 Relé klaksónu (395)
5 Relé hydraulickej pumpy prevodovky – (100);

Relé zásuvky (644).
6 Relé hydraulickej pumpy prevodovky (404);

Relé hydraulickej pumpy prevodovky (646).
7 Relé vyhrievaného zadného skla (643)
8 Relé odblokovania ventilátora (646)
9 Kontrolór spínača varovania nízkej úrovne chladiacej kvapaliny (422);

Relé vyhrievania pravej strany predného čelného skla (645).

O Volkswagen Touareg (NF) (2010-2018)

Volkswagen Touareg (NF) je druhá generácia tohto luxusného SUV, ktorá bola vyrábaná v rokoch 2010 až 2018. Tento model sa vyznačuje elegantným dizajnom, vysokou úrovňou komfortu a pokročilými technológiami. Touareg ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov s rôznymi výkonmi, čo umožňuje zákazníkom vybrať si podľa svojich potrieb. Medzi najznámejšie motory patria 3.0 TDI V6 a 4.2 TDI V8, ktoré poskytujú skvelý výkon a efektívnosť. Vozidlo je vybavené modernými bezpečnostnými prvkami a pokročilými asistenčnými systémami, čo z neho robí ideálnu voľbu pre tých, ktorí hľadajú spoľahlivé a pohodlné SUV.

Schéma poistkovej skrinky Volkswagen Touareg (NF)

Táto stránka zobrazuje schému poistkovej skrinky pre Volkswagen Touareg (NF), ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, najčastejšie v oblasti prístrojovej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o všetkých jej komponentoch a ich funkciách.

Post correlati:

  1. Volkswagen Jetta (2005-2010) – poistková skrinka
  2. Volkswagen Transporter T5 (2003-2014) – poistková skrinka
  3. Volkswagen Crafter (2007-2016) – poistková skrinka
  4. Volkswagen Amarok (od 2009) – batérie
  5. Volkswagen Passat B5 (1996-2000) – batérie
  6. Volkswagen Touareg II (2010-2017) – batérie
  7. Volkswagen Polo 9N (2002-2009) – poistková skrinka
  8. Volkswagen Caddy V (2021-2022) – poistková skrinka
Leggere  Volkswagen Crafter (2007-2016) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
