Renault Magnum (2001-2014) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Renault Magnum (2001–2014), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Renault Magnum (2001-2014) – schéma poistkovej skrinky
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Renault Magnum je poistka F51 v poistkovej skrinke
Poistková skrinka
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Presa rimorchio, 7 poli tipo “EBS”;
Presa rimorchio, 7 poli tipo 24 S; Kontrola vykurovania motora; Kontrola brzdy elektrickej alebo hydraulickej. |
F1 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fari laterali destro – di sosta;
Luci di contorno destra; Luci di contorno centrale destra. |
F2 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fari di posizione – di posizione;
Luci di contorno sinistra; Luci di contorno centrale sinistra. |
F3 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fari laterali rimorchio / di sosta | F4 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie dostupné (osvetlenie);
Napájanie dostupné (skupina osvetlenia strechy). |
F5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie prístrojov na palubnej doske;
Osvetlenie spínačov; Relé oneskorenia pre striekanie svetlometov. |
F6 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fari fendinebbia (s);
Fari fendinebbia svetlo upozornenia. |
F8 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fari fendinebbia;
Fari pre jazdu v podmienkach hmly; Svetlo upozornenia pre svetlomety s tlmeným svetlom fendinebbia. |
F9 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Faro anabbagliante destro | F10 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Faro anabbagliante sinistro;
Svetlo upozornenia pre svetlomety s tlmeným svetlom. |
F11 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fari anabbaglianti sinistro;
Svetlo upozornenia pre svetlomety s tlmeným svetlom. |
F12 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fari anabbaglianti destro | F13 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relè tergicristallo anteriore;
ECU alarmu proti krádeži. |
F15 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Scatola elettronica antifurto;
ECU “AIRBAG”; Odmlžovanie zrkadla; Ukazovateľ tlaku vzduchu; Buzzer cúvania. |
F 16 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klimatizácia | F18 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU “EBS” | F20 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie (po hlavnom spínači) | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riscaldatore indipendente;
Scatola di controllo ventilazione; Kontrola nezávislej programácie vykurovania; Elektromagnetický ventil hlavného okruhu vody; Regulátor tlaku klimatizácie na 3 stupne; Relè klimatizácie. |
F22 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlo schodíka;
Svetlo (a) horné; Reduktor napätia (telekomunikácie); Čítačka máp. |
F23 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU cambio “ASTRONIC” | F24 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hodiny tachografu | F25 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Presa rimorchio, 7 poli tipo “EBS” | F26 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Luci di stop;
Luci di stop rimorchio. |
F27 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér hydraulickej brzdy | F28 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odmrazovanie zrkadla naľavo;
Odmrazovanie zrkadla napravo. |
F29 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motory na nastavenie svetlometov;
Rádio. |
F30 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor stierača predného skla;
Čerpadlo predného postrekovača; Čerpadlo postrekovača svetlometov. |
F32 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diagnostický konektor;
Suspension ECU. |
F33 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tuner rádio + napájanie 24 V;
Nezávislé programovanie ohrievača; Signálny systém proti krádeži. |
F34 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné napájanie (po zapnutí zapaľovania) | F35 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Akustický signál;
Elektromagnetický klaksón 2 tony; Elektromagnetický ventil autoguiding nápravy; Motor ventilácie strechy. |
F37 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavný displej | F38 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné relé | F40 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU prevodovky “ASTRONIC” | F42 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Príves + napájanie 24 V;
Príprava na správu na palube; Pracovný svetlomet (traktor). |
F43 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo naklonu kabíny | F44 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické zamykanie dverí na strane pasažiera;
Elektrické zamykanie dverí na strane vodiča; Modul smeroviek; Ovládanie núdzových svetiel; Dvere centrálneho zamykania; Blokovanie proti krádeži ECU. |
F45 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ohrievač sušičky vzduchu;
Hodiny centrálneho mazania; Bezpečnostné relé autoguiding nápravy. |
F46 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolór odpruženia;
Modul diaľkového ovládania odpruženia; Senzor tlaku pneumatických pružín zadnej nápravy motora. |
F47 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé svetiel cúvania | F49 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Chladnička | F50 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané sedadlo vodiča;
Vyhrievané sedadlo pasažiera; Obmedzovač napätia (zásuvka 12 V); Zásuvka SAE; Zapaľovač; Držiak na chladiacu fľašu. |
F51 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video dostupné napájanie | F53 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor žalúzie predného slnečníka;
Motory bočnej slnečnej clony. |
F54 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dostupné napájanie (po zapnutí zapaľovania)
Dostupné relé. |
F55 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor ovládania okien | F56 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hlavný tachograf;
ECU vozidla. |
F57 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU “EUP”;
Elektromagnetický ventil na únik bŕzd. |
F58 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU “EBS” | F60 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolór hydraulickej brzdy;
Kontrolór elektrickej brzdy. |
F86 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabuľka relé na riadiacej jednotke
| Popis | Číslo | Amperáž [A] |
| Relé napájanie po zapnutí č. 1 | RP1 | 50 |
| Relé napájanie po zapnutí č. 2 | RP2 | 50 |
| Relé svetlá bočné / parkovacie | R5 | 20 |
| Relé dodatočné vybavenie | R6 | 20 |
| Relé osvetlenie | R8 | 20 |
| Relé svetlomety hmlové | R9 | 20 |
| Relé svetlomety hmlové | R10 | 20 |
| Relé svetlomety stretávacie | R11 | 20 |
| Relé svetlomety diaľkové | R12 | 20 |
| Relé svetlá brzdové | R14 | 20 |
| Relé vykurovania č. 2 | R16 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé dostupné č. 1 | R17 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé odmrazovania zrkadiel | R20 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé predného stierača | R40 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé svetiel na cúvanie | R40 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé napájania ECU “VECU / EECU” | R43 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé kompresora klimatizácie | R46 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé dostupné č. 2 | R47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé dostupné č. 3 | R48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé klimatizovanej vzduchu | R49 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé oneskorenia trysiek svetlometov | R53 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé bezpečnosti nápravy autonómneho riadenia | R55 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabuľka relé ďaleko od jednotky pripojenia
| Popis | Číslo | Amperáž [A] |
| Relé vykurovania | R15 | 100 |
| Relé mechanizmu sklonu kabíny | RP10 | 50 |
Tabuľka diód na jednotke pripojenia
| Popis | Číslo |
| Dióda alarmu | D5 |
| Dióda denného svietenia | D6 |
| Dióda denného svietenia | D7 |
| Dióda alarmu | D72 |
| Dióda klimatizácie | D86 |
Poznámka: Diódy riadiacej jednotky nie sú k dispozícii
Poistky umiestnené v priestore pre batériu
| Popis | Číslo | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka ukazovateľov;
Nezávislé kúrenie; Palubný rádio; Alarm; Centrálne zamykanie. |
F1 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tachograf (bez ADR) | F89 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tachograf (ADR) | F89 | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

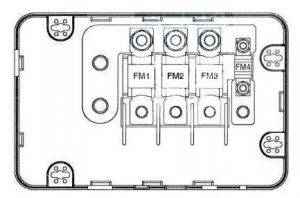

Poistky v poistkovej skrinke (1) umiestnenej v priestore pre batériu
| Popis | Číslo | Amperáž [A] |
| Napájanie kabíny | FM1 | 125 |
| Elektrický výťah nákladu | FM2 | 200 |
| Vykurovanie vzduchu nasávaného motorom | FM3 | 125 |
| – | FM4 | 40 |
