Renault Koleos II (2016-2022) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Renault Koleos II (2016–2022), získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).
Renault Koleos II (2016-2019) – schéma poistky
Rok výroby: 2016, 2017, 2018, 2019.
Poistky zapaľovača cigariet (zásuvka napájania) v Renault Laguna III (2007-2015) sú poistky CIGAR LIGHTER v poistkovej skrinke.
Poloha poistkovej skrinky
Poistková skrinka č. 1 v kabíne:
Nachádza sa na ľavej strane palubnej dosky vozidla.
Odstráňte kryt A pomocou skrutkovača alebo podobného predmetu.
Poistková skrinka č. 2 v kabíne (v vozidlách s funkciou zastavenia a štartovania):
Odstráňte kryt B pomocou skrutkovača alebo podobného predmetu.
Poistková skrinka č. 3 v priestore pre cestujúcich
Umístěná za palubnou doskou.
Na prístup k poistkám je potrebné demontovať odkladaciu schránku. Kontaktujte autorizovaného predajcu.
Účel poistiek
Aby ste identifikovali poistky, použite štítok s umiestnením poistiek vo vnútri A alebo B.
Niektoré poistky môžu byť vymenené iba kvalifikovaným technikom. Tieto poistky nie sú uvedené na štítku. Vymieňajte iba poistky uvedené na štítku.
| Názov / symbol | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov / symbol | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | Vetranie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TURN HAZARD | Havarijné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2ND POWER SOCKET | 2. zásuvka napájania (zapaľovač cigariet) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REAR WIPER | Zadný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER DR LOCK | Elektrické zamykanie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ELEC B, B2 | Elektrické zariadenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IMOB | Imobilizér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AUDIO | Audio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS / EPS | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEDIA | Multimediálne zariadenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VDC | Dynamická kontrola vozidla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP LAMP | Brzdové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER DR LOCK2 | Elektrické zamykanie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CIGAR LIGHTER | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov / symbol | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HEAT STEER WHEEL | Vyhrievanie volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR DEF | Elektrické vyhrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BOSE | Zosilňovač Bose | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACC RADIO | Zásuvka príslušenstva;
Rádio. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| JUNCTION MODULE | Spojovací modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIR CON | Ovládacia jednotka klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H / MIRR | Vyhrievané bočné zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATER SEAT | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EC AUTO ACC | Ovládacia jednotka klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REAR VIEW | Zadné zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASH MTR | Motor stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GEAR BOX OIL PUMP | Čerpadlo oleja prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BCM | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER WINDOW | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SEAT BELT WARNING | Modul upozornenia na bezpečnostný pás | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STRG WHEEL ANGLE | Senzor uhla otáčania volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Renault Koleos II
Týka sa vozidiel vyrobených v rokoch:
2016, 2017, 2018, 2019, 2020, 2021, 2022.

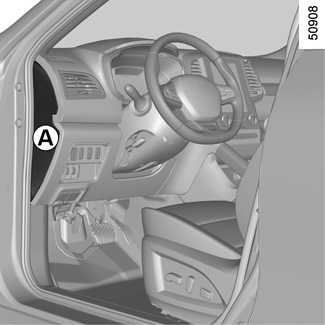

POISTKY V KABÍNE A ĽAVÁ STRANA VOZIDLA

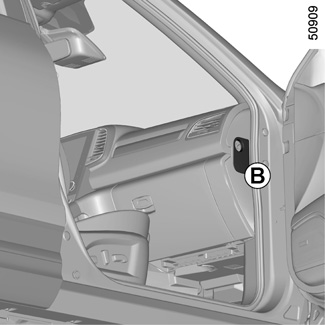

POISTKY V KABÍNE B VOZIDLO VYBAVENÉ SYSTÉMOM STOP&START
Odpojte kryt B pomocou skrutkovača.
POISTKY V KABÍNE A PRAVÁ STRANA VOZIDLA
Aby ste sa dostali k poistkám, je potrebné odstrániť priestor pre cestujúcich. Kontaktujte autorizovaného partnera značky.
Aby ste vymenili poistky, riaďte sa pokynmi uvedenými na etikete obsahujúcej zoznam poistiek umiestnenej v odkladacej schránke A alebo B.
Výměna niektorých poistiek si vyžaduje zásah kvalifikovaného odborníka. Tieto poistky nie sú uvedené na etikete.
Užívateľ môže vymeniť len poistky uvedené na etikete.
|
Symbol |
Popis |
Symbol |
Popis |
Symbol |
Popis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
VENTILÁTOR |
Vetranie
|
VDC |
Dynamická kontrola vozidla
|
H/MIRR |
Vyhrievané spätné zrkadlá
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HASIČSKÉ SVIETIDLÁ |
Hasičské svetlá |
STOP SVETLO |
Svetlo stop
|
VYHRIEVANÉ SEDADLO |
Vyhrievané sedadlo
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. ZÁSUVKA |
2. zásuvka
|
POWER DR LOCK2 |
Centrálne zamykanie dverí
|
EC AUTO ACC |
Modul riadenia klimatizácie
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ZADNÝ STIERAČ |
Stierač zadného okna
|
ZAPAĽOVAČ |
Zapaľovač
|
SPÄTNÉ ZRKADLO |
Spätné zrkadlo
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
POWER DR LOCK |
Centrálne zamykanie dverí
|
VYHRIEVANÝ VOLANT |
Vyhrievaný volant
|
WASH MTR |
Motor stierača
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ELEC B, B2 |
Elektrické vybavenie
|
RR DEF |
Elektrické odmrazovanie zadného okna
|
OLEJOVÉ ČERPADLO PRE PREVODOVKU |
Čerpadlo oleja prevodovky
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
IMOB |
Systém blokovania zapaľovania
|
BOSE |
Zosilňovač Bose
|
BCM |
Kombinovaný modul v kabíne
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AUDIO |
Audio
|
ACC RÁDIO |
Zásuvka príslušenstva, rádio
|
ELEKTRICKÉ OKNÁ |
Elektrické ovládanie okien
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ABS/EPS |
Systém prevencie zablokovania kolies počas brzdenia
|
MODUL SPOJENIA |
Modul spojenia
|
UPOZORNENIE NA BEZPEČNOSTNÝ PÁS |
Modul upozornenia na bezpečnostný pás
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MEDIA |
MULTIMEDIÁLNE PRVKY
|
KLIMATIZÁCIA |
Modul riadenia klimatizácie
|
UHOL VOLANTU |
Senzor uhla riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Renault Koleos II (2016-2022)
Renault Koleos II, uvedený na trh v roku 2016, je elegantné SUV, ktoré kombinuje komfort a modernú technológiu. Tento model je známy svojím priestranným interiérom a vysokou úrovňou bezpečnosti. Koleos II ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré poskytujú optimálny výkon a efektivitu. Vďaka svojmu robustnému dizajnu a pokročilým funkciám je ideálnym vozidlom pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivosť a štýl na cestách.
Schéma poistkovej skrinky Renault Koleos II
Táto stránka zobrazuje schému poistkovej skrinky pre Renault Koleos II, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a v kabíne vozidla. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
