Renault Espace (1997-2006) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Renault Espace (1997–2006), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Renault Espace – schéma poistky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002.
Poistky zapaľovača cigariet (zásuvka napájania) v Renault Espace sú poistky 11 v kabíne.
Poloha
Kabína
Typ 1
Popis
| FA | (15A) Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| cibo completo | (10A) Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (10A) Zadné ľavé svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Predné pravé svetlomety;
Bočné zadné svetlomety pravé. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (7,5A) Vyhrievané bočné zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (25A) Elektrické sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (25A) Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (15A) Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | (15A) Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (25A) Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (7,5A) Svetlomety cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (20A) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (25A) Multifunkčný ovládací modul;
Stierače čelného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | (10A) Kúrenie;
Klimatizácia; Svetlomety cúvania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (20A) Zadný kryt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (15A) Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (10A) Svetlomety hmlových svetiel zadných | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (20A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (15A) Audio systém;
Elektrické bočné zrkadlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (10A) Telefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (10A) Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | (10A) Modul multifunkčnej kontroly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (5A) Antifúzny systém;
Aktívny systém odpruženia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (3A) Relé motora ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | (15A) Kúrenie;
Klimatizácia; Audio systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (7,5A) Voliteľné vybavenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (7,5A) Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (7,5A) Systém proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (30A) Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | (15A) Airbag;
Antifúzny systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (20A) Tempomat;
Brzdové svetlá; Aktívny systém odpruženia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (40A) Predné elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (30A) Klaksón;
Spínač svetla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | (30A) Systém kontroly odpruženia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Hmlové svetlá vyhrievané sklo
- Relé 1 hlavné obvody štartovania
- Relé motora ventilátora chladenia
Typ 2
Relé
Popis
| F1 | (10A) Zadné svetlá na ľavej strane | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Predné svetlá na pravej strane;
Bočné zadné svetlá na pravej strane. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (7,5A) Vyhrievané bočné zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (25A) Elektrické sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (15A) Klimatizácia;
Centrálne zamykanie; Imobilizér. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | (15A) Alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (25A) Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (3A) Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | (15A) Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (25A) Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (10A) Klimatizácia, svetlá na cúvanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (20A) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (25A) Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | (15A) Ľavý svetlomet – diaľkové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (15A) Pravý svetlomet – diaľkové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | (7,5A) Svetlá na cúvanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (10A) Lukasz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (10A) Systém napájania s dvojitým palivom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (15A) Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (10A) Zadné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Spojka – poloha “ACC” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (15A) Systém riadenia motora – Diesel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (20A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (5A) Systém proti krádeži;
Systém audio. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (10A) Systém audio;
Telefón. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (10A) Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | (20A) Systém audio;
Osvetlenie spínača. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (5A) Systém kontroly odpruženia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (3A) Ohrievač;
Klimatizácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (15A) Systém audio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Ohrievač;
Klimatizácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (5A) Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | (5A) CD prehrávač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (5A) Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (7,5A) Systém proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (30A) Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | (15A) Airbag;
Systém proti krádeži; Prístrojová doska. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (20A) Tempomat;
Havarijné svetlá; Svetlá brzdenia; Systém aktívneho odpruženia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (30A) Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (30A) Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Kĺb – systém kontroly automatickej prevodovky, relé hlavných obvodov zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | (5A) Systém riadenia motora (systém s dvojitým palivom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Relé klimatizácie
- Relé napájania zadného okna
- Relé vyhrievaného zadného skla
- Relé svetlometu hmlových svetiel zadného
- Relé vnútorného osvetlenia – zadného
- Relé proti krádeži
- Relé predných hmlových svetiel
- Relé 1 hlavné obvody štartovania
- Relé 2 hlavné obvody štartovania
- Relé prerušovaného chodu predného stierača
- Diagnostický konektor (DLC)
Motorový priestor
Popis
| F44 | (40A) Zrkadlá s vyhrievaním;
Vyhrievané zadné sklo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | (60A) Poistková skrinka / relé, priestor pre nohy ^ 42), relé hlavného obvodu štartovania, modul multifunkčnej riadiacej jednotky (1999 ^) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | (60A) Poistková skrinka / relé, priestor pre nohy ^ 12, F29) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | (50A) Ohrievač a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | (30A) Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | (70A) Relé svetlometov – diaľkové svetlá, relé svetlometov – stretávacie svetlá, umývač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | (60A) Systém proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | (60A) Nabíjací konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | (40A) Relé motora ventilátora chladenia 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | (40A) Relé motora ventilátora chladenia 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | (15A) Ľavý svetlomet – diaľkové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | (15A) Pravý svetlomet – diaľkové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Typ 1
- Relé diaľkových svetiel
- Relé stretávacích svetiel
- Relé motora ventilátora kúrenia
- –
- Relé štartovacieho motora
- –
- Relé zapaľovacej cievky
- Relé riadenia motora
- Relé senzora kyslíka
- Relé čerpadla paliva

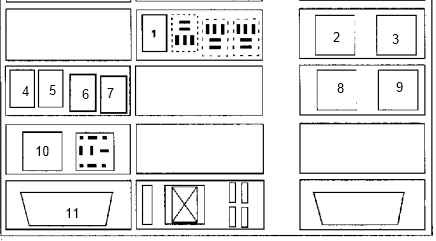

Typ 2
- Relé čerpadla paliva
- Relé čerpadla paliva
- Relé štartovacieho motora
- Relé stretávacích svetiel počas jazdy cez deň
- Relé ventilátora kúrenia
- Relé na aktiváciu ventilátora chladenia motora s 2 rýchlosťami
- Relé ventilátora chladenia motora
- Relé ochrany proti prehriatiu motora
- Relé ventilátora chladenia motora
Renault Espace (2002-2006) – schéma poistkovej skrinky
Rok výroby: 2002, 2003, 2004, 2005, 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Renault Espace (2002-2006) je poistka F24 v poistkovej skrinke na prístrojovej doske.
Poistková skrinka na prístrojovej doske
| Č. | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Napájanie modulu kombinovaného v kabíne;
Čítačka kariet; Tlačidlo štartovania; Brzda automatického parkovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Hlasový syntetizátor;
Nastavenie lúča xenónových svetiel; Prístrojová doska; Trysky na rozprašovanie; Ovládanie nastavenia svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Svetlomety cúvania;
Vykurovanie a klimatizácia; Asistencia pri parkovaní; +Signál upozornenia po zapnutí; Osvetlenie spínača; Senzor dažďa; Elektrochromatické spätné zrkadlá; Kompresor klimatizácie; Signál motora stieračov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Osvetlenie s časovým spínačom kabíny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20 | Svetlomety stop;
Páka stieračov; Diagnostický konektor; Indikátor blokovania prístupu pre deti; Indikátor elektrického blokovania zadných dverí; Osvetlenie spínačov elektrických okien; Tempomat; Pripojenie sady hands-free. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15 | Ľavý stretávací svetlomet;
Počítač s xenónovými lampami; Motor nastavenia svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 7,5 | Pravý bočný svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Svetlomety a varovné indikátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | Systém komunikácie;
Rádio; Pamäť polohy sedenia; Relé sedadla; Napájanie relé vyhrievaného zadného okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 | Hlasový syntetizátor;
Prístrojová doska; Predné hmlové svetlomety; Klimatizácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Airbagy a predpínače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Počítač ABS;
Elektronický stabilizačný program. |
| F14 | 15 | Hlasový alarm (buzz) |
| F15 | 30 | Ovládanie okien na strane vodiča;
Elektrické bočné zrkadlá. |
| F 16 | 30 | Elektricky ovládané okno pre cestujúcich |
| F17 | 10 | Hmlové svetlá zadné |
| F18 | 10 | Vyhrievané bočné zrkadlá |
| F19 | 15 | Pravý stretávací svetlomet |
| F20 | 7,5 | Ľavý bočný svetlomet;
Osvetlenie odkladacej schránky; Osvetlenie evidenčnej tabulky; Osvetlenie zapaľovača cigariet; Osvetlenie spínačov okrem dverí a núdzových svetiel; Osvetlenie kontrolky parkovacej brzdy. |
| F21 | 30 | Diaľkové svetlá a zadný stierač |
| F22 | 30 | Centrálne zamykanie |
| F23 | 15 | Napájanie príslušenstva konzoly |
| F24 | 15 | Zapaľovač cigariet |
| F25 | 10 | Blokovanie stĺpika riadenia;
Napájanie relé vyhrievaného zadného okna. |
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RELÉ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Vyhrievané zadné okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Zadný displej;
Svetlomety cúvania |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Zamknutie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Zamknutie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R18 | Časované osvetlenie kabíny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R19 | Doska relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R21 | Začiatok brzdenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R22 | UCH – +po zapnutí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R23 | Príslušenstvo, rádio s príslušenstvom;
Elektrické zadné okno |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odbočka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH1 | Elektrické zadné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH2 | Elektrické predné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH3 | Deň svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH4 | Deň svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Centrálny panel
Poistka na odpojenie pre spotrebič sa nachádza v centrálnom paneli, pod krytom opierky rúk.
| Nr | Amperáže [A] | Popis |
| F50 | 20 | Poistka na odpojenie spotrebiča:
Diagnostická zásuvka; Rádio; Počítač na podporu pamäte sedadla; Hodiny a vonkajšia teplota; Pomocný počítač pre navigáciu; Centrálny jednotka; Upozornenie na pripojenie; Prijímač tlaku v pneumatikách. |
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 15 | Napájanie elektrického sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 20 | Vyhrievané sedadlá pre vodiča a cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 | Elektrické sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 20 | Elektrické sedadlo cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Napájanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Svetlomety pre parkovacie svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Svetlomety pre diaľkové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Čerpadlo ostrekovača svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Svetlomety brzdových svetiel vypnuté | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amp [A] | Popis |
| F26 | 30 | Zásuvka pre príves |
| F27 | 30 | Otváracia strecha |
| F28 | 30 | Elektricky ovládané ľavé zadné okno |
| F29 | 30 | Elektricky ovládané pravé zadné okno |
| F30 | 5 | Senzor uhla riadenia |
| F31 | 30 | Otváracia strecha s tieniacou funkciou |
| Relé | ||
| R7 | ||
| Nr | Popis | |
| R20 | Elektrické okno | |
O Renault Espace (1997-2006)
Renault Espace z rokov 1997 až 2006 je známy ako jeden z priekopníkov v segmente MPV (multi-purpose vehicle). Tento model ponúka priestranný interiér, ktorý je ideálny pre rodiny alebo skupiny cestujúcich, pričom poskytuje pohodlie a flexibilitu. Espace bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré sa líšili výkonom a spotrebou paliva. Vďaka svojmu modernému dizajnu a praktickým funkciám si získal obľubu medzi vodičmi, ktorí hľadajú spoľahlivé a všestranné vozidlo na dlhé cesty aj každodenné používanie.
Schéma poistkovej skrinky Renault Espace
Táto stránka zobrazuje schému poistkovej skrinky pre Renault Espace, ktorá je kľúčová pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a tiež v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je nevyhnutným prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
