Renault Trafic II (2001-2014) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Renault Trafic II (2001–2014), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistkových skríň a relé – Renault Trafic II

Týka sa vozidiel vyrobených v rokoch:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 a 2014.

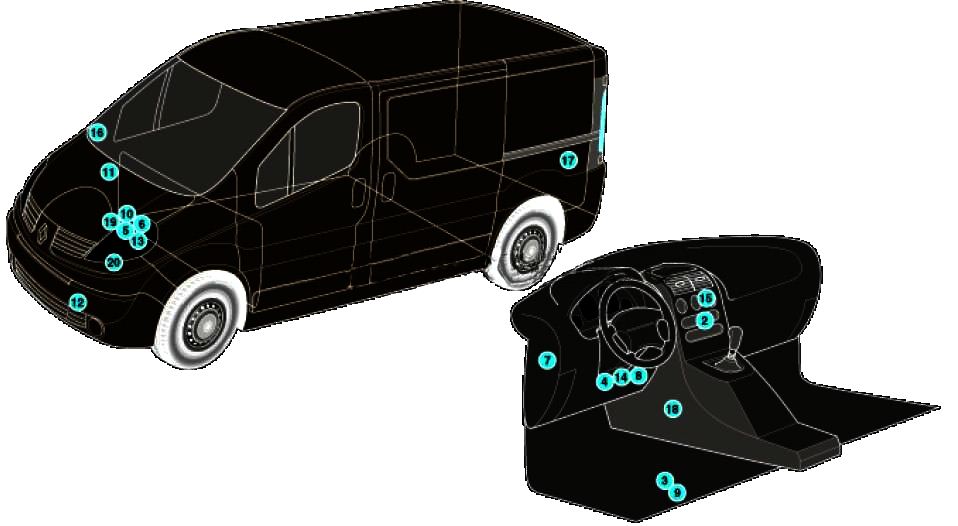

Položky

Popis

1	Jednotka elektronickej kontroly ABS – pod podlahou
2	Regulátor klimatizácie/ kúrenia
3	Batéria akumulátora
4	Diagnostický konektor (DLC)
5	Modul elektronickej kontroly motora (ECM)
6	Poistková skrinka / relé, motorový priestor
7	Poistková skrinka / relé, prístrojová doska 1
8	Poistková skrinka / relé, prístrojová doska 2
9	Poistková skrinka / relé pod podlahou
10	Relé zapaľovacej sviečky
11	Odpor motora ventilátora kúrenia – v bloku kúrenia
12	Klakson
13	Inerčný spínač na prerušenie paliva
14	Jednotka multifunkčnej kontroly – funkcie: systém proti krádeži, centrálne zamykanie, alarm, odmrazovač zadného okna, imobilizér, smerovky, vnútorné osvetlenie, stierač/sprchovač predného skla
15	Jednotka kontroly navigačného systému
16	Senzor vonkajšej teploty – v zrkadle pravých dverí
17	Jednotka kontroly parkovacieho systému
18	Jednotka elektronickej kontroly SRS
19	Modul elektronickej kontroly prevodovky (TCM) – prevodovka ASM
20	Senzor rýchlosti vozidla – na prevodovke (niektoré modely)

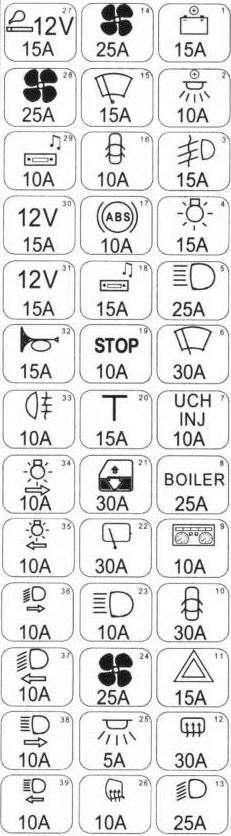

Priestor pre cestujúcich

Hlavná poistková skrinka sa nachádza na zadnej strane prístrojovej dosky.

Na zadnej strane krytu bude nalepená aktuálna schéma s usporiadaním prvkov.

Popis

1	15A Audio systém, relé svetla, alarm, displej, riadiaca jednotka navigácie, tachograf
2	10A Vnútorné osvetlenie
3	15A Relé hmlových svetiel
4	Signál 15A, Spínače: vonkajšie osvetlenie, smerovky, hmlové svetlá
5	Signál 25A, Spínače: vonkajšie osvetlenie, smerovky, hmlové svetlá
6	30A Stierače a trysky predného skla
7	10A Riadiaca jednotka, manuálna prevodovka, riadiaca jednotka, relé štartovacieho motora a čerpadla paliva
8	25A Vnútorné kúrenie
9	10A Centrálne zamykanie, diagnostický konektor, prístrojová doska, senzor uhla riadenia
10	30A Centrálne zamykanie
11	15A smerovka
12	30A Relé vyhrievaného zadného skla a vonkajších zrkadiel
13	Signál 25A, Spínače: vonkajšie osvetlenie, smerovky a hmlové svetlá
14	25A Relé elektrického čerpadla vody pomocného vykurovacieho systému, Pomocný blok distribúcie vzduchu
15	15A Zadné svetlá jazdy – spínač, relé vykurovania paliva, svetlo cúvania, stierač predného skla
16	10A Centrálne zamykanie, vyhrievané zadné sklo, osvetlenie odkladacej schránky, prístrojová doska, klimatizácia, nastavenie uhla svetlometov
17	10A Senzor rýchlosti vozidla, senzor uhla riadenia, riadiaca jednotka ABS, riadiaca jednotka ESP
18	15A Ovládací panel kúrenia, stierače a trysky, audio systém, rozmery relé, stretávacie svetlá, stierač zadného skla, displej
19	Spínač brzdových svetiel 10A, diagnostický konektor, kontrolór airbagu a parkovacia asistencia, senzor dažďa a svetla, spínač ESP

20	15A Vnútorné kúrenie, relé pomocného kúrenia, Vyhrievané sedadlá pre vodiča a pasažiera – spínače
21	30A Elektrické okná
22	30A Stierač zadného okna: motor a relé
23	10A Diaľkové svetlá
24	25A Ovládací panel klimatizácie pre pasažierov, systém pomocného kúrenia – relé čerpadla vody
25	5A Relé na vypúšťanie obvodu napájania “+” batérie s časovým oneskorením pre vnútorné osvetlenie
26	10A Vyhrievané vonkajšie zrkadlá
27	15A Zapaľovač – I. rada sedadiel, Dodatočné vybavenie – I. rada sedadiel
28	25A Ventilátor kúrenia a klimatizácie, Klimatizácia – ovládací panel
29	Displej 10A, denné svetlá – hlavné relé, audio systém, navigačná ECU
30	15A Dodatočná zásuvka 12 V – I. rada sedadiel
31	15A Dodatočná zásuvka 12 V – II. rada sedadiel
32	15A Klaksón
33	10A Hmlové svetlá
34	10A Osvetlenie polohy – pravé
35	10A Bočné svetlá – ľavá strana, osvetlenie prístrojovej dosky
36	10A Svetlo s tlmeným svetlom – pravý svetlomet
37	10A Svetlo s tlmeným svetlom – ľavý svetlomet
38	10A Svetlo s diaľkovým svetlom – pravý svetlomet
39	10A Ľavý svetlomet diaľkových svetiel

Je možná prítomnosť dodatočných poistkových skríň s relé v prístrojovej doske.

• Hriaty relé zadného okna
• Relé stierača/rozprašovača zadného okna
• Relé zadného stierača
• Relé hlavných obvodov zapalovania
• Relé ohrievača predného skla
• Relé hmlových svetiel

Motorový priestor – poistky Renault Trafic

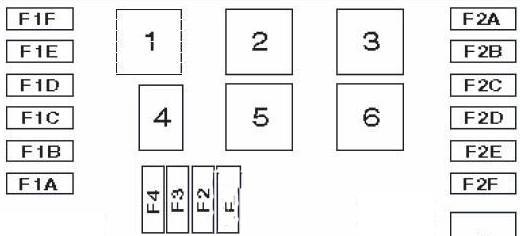

Typ 1

V motorovom priestore sa poistková skrinka nachádza vľavo pod ochranným krytom.

Popis

Ochrana obvodu napájania (777)
1A	rezerva
1B	70A Poistková skrinka v priestore pre cestujúcich, vykurovací ohrievač
1C	60A Vykurovací ohrievač ponorenia 1 a 4 relé
1D	60A Vykurovací ohrievač ponorenia 2 a 3 relé
1E	rezerva
1F	60A Ventilátor chladenia – relé
Jednotka ochrany obvodu motora (1834)
1	25A ECU
2	15A Obvod napájania motora
3	Elektromagnetická spojka kompresora klimatizácie 10A
4	20A Relé vykurovača paliva
Ochrana obvodu napájania (1841)
2A	60A Poistková skrinka v priestore pre cestujúcich, relé prijímača 1
2B	rezerva
2C	60A Relé 1 a 2 “+” po napájaní zapaľovania, Relé vykurovacieho ohrievača v priestore pre cestujúcich
2D	60A Poistková skrinka v priestore pre cestujúcich, Alarm proti krádeži
2E	rezerva
2F	40A Elektrický ventilátor pre vykurovač a klimatizáciu

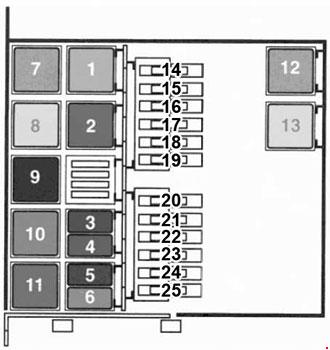

Typ 2

Popis

1	Pomocný ohrievač: 2 alebo 3 dodatočné ohrievače
	Nafta: relé pomocného ohrievača
2	Nafta: Relé pre riadiacu jednotku vstrekovania paliva
	Benzín: prerušenie vstrekovania
3	Relé čerpadla nafty
4	Relé čerpadla paliva/ohrievanie nafty
5	Pomocné ohrievanie naftou: Relé ventilátorovej skupiny, druhá úroveň rýchlosti
6	Relé spárovania: Kompresor AC
7	1 relé dodatočného ohrievača (termopiest)
8	2 alebo 3 dodatočné ohrievače (termopiesty)
	Benzín: relé pomocného ohrievača
9	Nafta: ventilátorová skupina
	Nafta: Relé druhej úrovne rýchlosti s AC
	Benzín: Prvá úroveň rýchlosti s AC
10	Benzín: ventilátorová skupina
	Nafta: Relé prvej úrovne rýchlosti ventilátora s AC

Benzín: Druhá úroveň rýchlosti s klimatizáciou
11	Nepoužíva sa
12	Relé vyhrievaného čelného skla.
13	Relé vyhrievaného čelného skla.
14	Nepoužíva sa
15	Nepoužíva sa
16	40A klimatizácia
17	50A Vyhrievanie čelného skla
18	50A Vyhrievanie čelného skla
19	60A WPB
20	60A ABS
21	60A WPB
22	60A WPB
23	Ventilátor chladiča 50/60/70A
24	50/60A Upozornenie na automatickú poistku
25	70A Pomocné vyhrievanie
