Renault Laguna 1 (1994-2001) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Renault Laguna I (1994–2001), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Renault Laguna 1 – schéma poistky

Rok výroby:1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Poistka zapaľovača cigariet (zásuvka napájania) v Renault Laguna 1 je poistka 30 v poistkovej skrinke v kabíne.

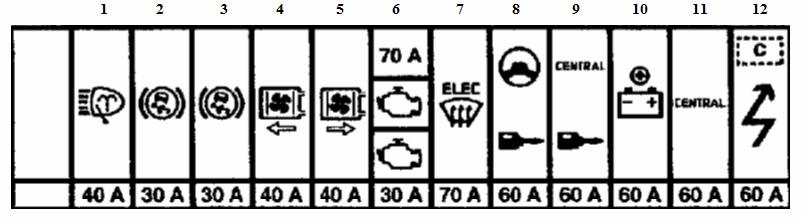

Motorový priestor

Poistky sa nachádzajú vedľa batérie, na ľavej strane

Popis

1. 40A – Motor stierača svetlometov
2. 30A – ABS
3. 30А – ABS
4. 40A – Elektrický ventilátor chladenia ľavého motora
5. 40A – Elektrický ventilátor chladenia pravého motora
6. 30A – Systém vstrekovania alebo vykurovanie naftového motora (70 A)
7. 70A – Relé pre zapnutie elektrického ohrievača predného skla
8. 60A – “+” pred zapnutím so systémom proti krádeži
9. 60A – Relé po zapnutí
10. 60A – Batéria “+” vnútorná
11. 60A – Stredová konzola
12. 60A – Odpojenie spotrebičov elektrickej energie

Prvky relé sú umiestnené samostatne.

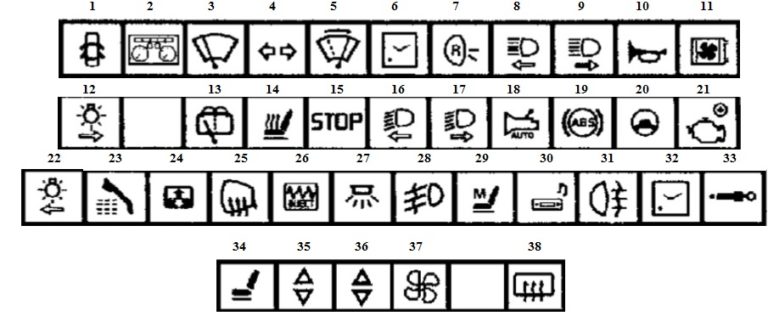

Kabína

Tieto skrinky sa nachádzajú v dolnej ľavej časti prístrojovej dosky. Zadná časť krytu bude označená aktuálnym popisom obvodu a rezervnými poistkami.

Číslo	Popis
1	25A Centrálne zamykanie
2	15A Sada smeroviek; Airbag; Tensionátory bezpečnostných pásov; Dekodér; Alarm proti krádeži; Pamäť sedadla vodiča.
3	25A Motory stieračov a umývačov čelného skla
4	15A Smerovky; Alarm.
5	25A Elektromagnetické brzdenie motora stierača čelného skla
6	10A Hodiny; Pamäťové zariadenia elektronických jednotiek a rádiový prijímač; Elektrická akcia spätných zrkadiel; Poplašná siréna.
7	10A Svetlá cúvania (pre modely s automatickou prevodovkou)
8	15A Ľavé svetlo stretávacích svetlometov
9	15A Pravé svetlo stretávacích svetlometov
10	25A Cikajúci zvuk
11	20A Elektrický ventilátor chladenia motora
12	10A Pravé bočné svetlo; Signál cikajúceho zvuku so zapnutými svetlami; Osvecovanie prístrojovej dosky; Stmievač osvetlenia prístrojovej dosky; Relé pre prepínanie deň-noc; Riadiaca jednotka stavu žiaroviek.
13	20A Motor zadného stierača; Ohrievač zadného okna; Elektrický ohrievač čelného skla; Svetlá cúvania; Cikajúci zvuk – vypnutie svetla; Kontrola vykurovania.
14	20A Ohrievače sedadiel
15	15A Brzdové svetlá; Tempomat; Relé-spínač smeroviek a alarmu; Riadiaca jednotka stavu žiaroviek.
16	15A Ľavé svetlo stretávacích svetlometov; Diaľkové ovládanie uhla svetlometov.
17	15A Svetlo stretávacieho svetlometu vpravo
18	5A Automatická prevodovka

19	5A ABS
20	5A Servotvorba adaptívna
21	30A “+” po zapnutí
22	10A Zadné svetlo vľavo; Osvetlenie; Kontrolka stavu lampy.
23	5A Mobilný telefón
24	30A Motor strešného okna
25	10A Vyhrievané bočné zrkadlá
26	Systém vstrekovania 2A
27	15A Vnútorné osvetlenie a batožinového priestoru; Bezpečnostný spínač pre deti; Alarm proti krádeži.
28	25A Hmlové svetlá
29	25A Pamäť sedadla vodiča
30	20A Ovládanie rádia; Vyhrievanie; Poistka zapaľovača cigariet.
31	10A Zadné hmlové svetlo
32	10A Osvetlenie hodín a displeja; Alarm proti krádeži; Pamäť polohy sedadla vodiča.
33	15A Amortizéry s variabilnou tuhosťou
34	40A Sedadlo pasažiera s napájaním
35	40A Elektrické okno dverí pasažiera
36	40A Elektrické okno dverí vodiča
37	50A systém klimatizácie
38	40A Vyhrievané zadné okno
