Renault Duster – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Renault Duster, zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.
Renault Duster – schéma poistkovej skrinky
Rok výroby:
Poistka zapaľovača cigariet (zásuvka napájania) v Renault Duster je poistka F19 v poistkovej skrinke v priestore pre cestujúcich.

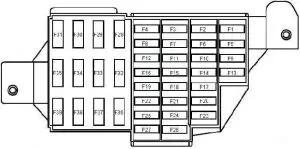

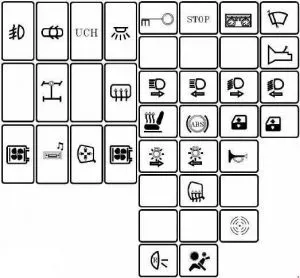

Poistková skrinka priestoru pre cestujúcich
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Motorový priestor stierača predného skla;
Spínač kombinovaný na umývanie skiel/stierač; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | Panel prístrojov;
Kontrola relé čerpadla paliva na palube; Počítač vstrekovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Spínač svetiel brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Modul kombinovaný v kabíne;
Diagnostický konektor; Jednotka transpondéra; Kontrola schémy prevodovky; Jednotka proti krádeži. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 5 | Elektronický kontrolér automatickej prevodovky;
Kontrola relé štartovacieho motora; Elektronický kontrolér rozdelenia krútiaceho momentu prednej/zadnej nápravy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Ľavé stretávacie svetlo – panel prístrojov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | Pravé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 | Ľavé diaľkové svetlo – panel prístrojov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Pravé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | Elektrická kontrola dvojitého okna zadného skla vodiča;
Kontrola relé bezpečnostného zámku pre deti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Elektrická kontrola dvojitého okna predného skla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Počítač systému proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 15 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Hlavný elektromagnetický klaksón;
Sekundárny elektromagnetický klaksón. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Ľavé zadné svetlo polohy;
Ľavé predné svetlo polohy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | Pravé bočné zadné svetlo;
Osvetlenie priestoru pre cestujúcich; Panel prístrojov; Modul kombinovaný v kabíne; Kontrola núdzových svetiel; Ovládací panel klimatizácie; Rádio; Spínač centrálneho zamykania dverí; Zapaľovač cigariet v prvej rade; Kontrola režimu 4×4; Osvetlenie evidenčného čísla; Pravé predné bočné svetlo; Spínač kontroly trakcie; Kontrola vyhrievania zadného skla; Senzor blízkosti pre parkovanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 7,5 | Zadné hmlové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Poistka v alarmovej verzii:
Napájanie klaksónov cez relé klaksónu na doske. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 5 | Riadiaca jednotka airbagu a predpínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 20 | Motor stierača zadného okna;
Kombo spínač umývačky/stierača; Spínač svetiel cúvania; Senzor polohy neutrál a cúvanie pre manuálnu prevodovku; Modul automatickej prevodovky; Elektronický senzor blízkosti pre parkovanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 | Obmedzenie spotreby;
Prístrojová doska; Rádio; UCH. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 15 | UCH;
Diagnostický konektor; Modul lokalizátora proti krádeži. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | UCH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 | Napájanie predných hmlových svetiel;
Kontrolka prístrojovej dosky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 30 | Spínač vyhrievania zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 15 | Elektronický regulátor rozdelenia krútiaceho momentu predná-zadná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30 | Napájanie ventilátora studeného vzduchu;
Ovládací panel klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 5 | Napájanie bočných zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 15 | Rádio;
Zapaľovač cigariet prvej rady |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 10 | Kontrola relé ventilátora studeného vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Táto relé sa nachádza v priestore pre cestujúcich, v dolnej ľavej časti prístrojovej dosky
| Nr | Amp [A] | Popis |
| 750 | 40 | Bezpečnosť detí |

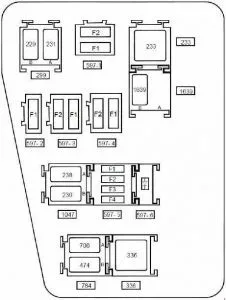

Schéma poistkovej skrinky motorového priestoru (K4M690-K4M694)
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 50 | Elektronická riadiaca jednotka systému proti zablokovaniu
v verziách bez elektronického stabilizačného programu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | Elektronická riadiaca jednotka systému proti zablokovaniu
v verziách bez elektronického stabilizačného programu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 40 | Poistka v klimatizovanej verzii:
Napájanie skupiny ventilátora chladenia prostredníctvom vysokorýchlostného relé skupiny ventilátora alebo prostredníctvom nízkorýchlostného relé skupiny ventilátora na doske relé a odporu skupiny ventilátora; Napájanie zapnutia klimatizácie prostredníctvom relé zapnutia klimatizácie na palube. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 60 | Kľúč na štartovanie – monoblok;
Napájanie poistky F23 v schéme poistiek v priestore pre cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60 | Napájanie monobloku;
Napájanie poistiek F29 a F36 v schéme poistiek v priestore pre cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | Napájanie poistky F34 v schéme
poistiek v priestore pre cestujúcich v verzii 4×4 (pohon všetkých kolies) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 30 | Poistka v štandardnej vyhrievanej verzii:
Napájanie skupiny ventilátora chladenia prostredníctvom relé skupiny ventilátora s nízkou rýchlosťou na doske relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | Kontrola relé blokovania vstrekovania a
napájanie na doske relé; Napájanie relé čerpadla paliva na doske relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podpera diódy 597-6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | Vstup klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma relé 299 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé jednotky 233 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 233 | 40 | Ventilátor studeného vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma relé 1047 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Blokovanie vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma relé 784 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Skupina ventilátora pri nízkej rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Vstup klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé jednotky 336 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 336 | 40 | Skupina ventilátora pri vysokej rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podpera relé 1639 v verzii FLEXFUEL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Prídavné čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

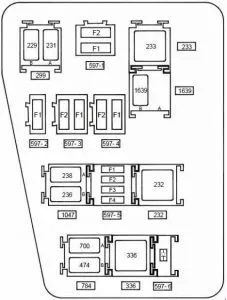

Quadro poistiek v motorovom priestore (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 50 | Jednotka elektrického ovládania systému
protiblokovania v verziách bez elektronického stabilizačného programu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | Jednotka elektrického ovládania systému
protiblokovania v verziách bez elektronického stabilizačného programu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 40 | Poistka v klimatizovanej verzii:
Napájanie skupiny ventilátora chladenia cez relé skupiny ventilátora na vysoké otáčky alebo cez relé skupiny ventilátora na nízke otáčky na doske relé a rezistor skupiny ventilátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 60 | Kľúč na štartovanie – monoblok;
Napájanie poistky F23 v schéme poistiek v oblasti pre cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60 | Napájanie monobloku;
Napájanie poistiek F29 a F36 v schéme poistiek v oblasti pre cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | Napájanie poistky F34 v schéme
poistiek v oblasti pre cestujúcich v verzii 4 × 4 (pohon všetkých kolies). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma poistiek 597- 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Poistka v klimatizovanej verzii:
Napájanie zapnutia klimatizácie cez relé zapnutia klimatizácie na palube. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 25 | Ovládanie relé blokovania vstrekovania a
napájanie na doske relé; Napájanie relé čerpadla paliva na doske relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Elektronický ovládač automatickej prevodovky
(119) s automatickou prevodovkou na 4 rýchlosti v motoroch F4R403 a F4R405. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podpera diódy 597-6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | Pripojenie klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma relé 299 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé jednotka 233 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 233 | 40 | Ventilátor studeného vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma relé 1047 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Blokovanie vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Schéma relé 784 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 20 | Skupina ventilátora pri nízkej rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Pripojenie klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé jednotka 336 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 336 | 40 | Skupina ventilátora pri vysokej rýchlosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé jednotka 232 v verzii s automatickou prevodovkou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40 | Motor na štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Doska relé 1639 v verzii FLEXFUEL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 20 | Dodatočné čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
