Porsche Boxster (986) (1996-2004) – poistková skrinka
Porsche Boxster (986) (1996-2004) – schéma poistkovej skrinky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Porsche Boxster (986) (1996-2004) je poistka D5 v poistkovej skrinke.
Poistková skrinka
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A1 | 7,5 | do roku 1998: Svetlomety s tlmeným svetlom – pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | od roku 1999: Svetlo s tlmeným svetlom – pravé Svetlo s tlmeným svetlom – kontrola |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | 7,5 | do roku 1998: Svetlomety s tlmeným svetlom – ľavé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | od roku 1999: Svetlo s tlmeným svetlom ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A3 | 7,5 | Svetlo bočnej polohy pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A4 | 7,5 | Svetlo bočnej polohy ľavé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A5 | 7,5 | do roku 1998: Osvetlenie evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | od roku 1999: Osvetlenie evidenčného čísla Osvetlenie prístrojovej dosky |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A6 | 25 | Vyhrievanie sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A7 | 25 | Svetlo hmlové svetlo Hmlové svetlo zadné |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8 | 7,5 | Kanada: Osvetlenie evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A9 | 7,5 | do roku 1998: Svetlomety s diaľkovým svetlom – pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | od roku 1999: Svetlomety s diaľkovým svetlom – pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A10 | 7,5 | do roku 1998: Svetlomety s diaľkovým svetlom – ľavé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | od roku 1999: Svetlomety s diaľkovým svetlom – ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B1 | 15 | Prístrojová doska Tlačidlo Tiptronic ASR E / A Tlačidlo diagnostiky PSM (od roku 2001) PSM (od roku 2001) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B2 | 7,5 | do roku 1999: Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | od roku 2000: Systém varovania nebezpečenstva A. Systém smeroviek |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B3 | 25 | Dvojfarebné uhly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B4 | 15 | Kamera motora relé ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B5 | 7,5 | Svetlo cúvania Cu Memory (od roku 1998) Nastavenie zrkadiel (od roku 1998) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B6 | 15 | Výkon smerovky horné Okno napájania (od roku 1998) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B7 | 15 | Tempomat s brzdovým svetlom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B8 | 15 | CU Alarm-CL CU ME CU Tiptronic (od roku 1998) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B9 | 15 | CU ABS / ASR PSM (od roku 2001) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B10 | 15 | Diagnostika prístrojovej dosky Nastavenie zrkadla (do roku 1997) Vertikálne nastavenie svetlometov (od roku 1999) ALWR (od roku 2001) Asistent parkovania (od roku 2001) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 25 | do roku 1998: Relé MFI-DI od roku 1999: Elektronika motora |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 30 | do roku 1998: Relé senzor kyslíka pri zapnutí od roku 1999: Senzor kyslíka vykurovania injekcia zapnutia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | 15 | CU CL / Alarm Ovládanie okien (od roku 1998) Vnútorné svetlo (od roku 1999) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | 25 | do roku 2000: Čerpadlo paliva s relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | od 2000: Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | 5 | do 1999: Nepoužíva sa od 2000: Ventilátor motora, fáza 1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | 25 | Štetec | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 7,5 | Ovládací kábel Term.X | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | 30 | do 1999: Ventilátor pravého chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | od 2000: Ventilátor pravého chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | 25 | Systém čistenia svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 30 | do 1999: Ventilátor ľavého chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | od 2000: Ventilátor ľavého chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D1 | 30 | Ovládanie okien | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D2 | 30 | Odmlžovač zadného okna / zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D3 | 30 | Flexibilný horný prevod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D5 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D6 | 30 | Vyhrievanie relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D7 | 15 | do 1999: spínač núdzové svetlá CU DME od 2000: zadný spojler |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D8 | 15 | do 1999: Spojler rozšírenia od 2000: Rádio |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | od 2001: Balík možností Rádio a Audio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D9 | 15 | do 2000: Balík audio možností od 2001: DSP zosilňovač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D10 | 7,5 | do 2000: Montážny bod pre aktualizáciu (maximálne upozornenie 5A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | od 2001: Montážny bod pre aktualizáciu (upozornenie: maximálne 5A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E1 | 7,5 | Term.86s CU CL / Alarm (do 2000) Term.86 CU CL / Alarm (od 2001) Cluster rádio Denné svetlá (od 1999) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | 7,5 | od 1998: pamäť CU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E3 | 30 | Kontrola sedadla ľavého operadla CU Memory (od 1998) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E 4 | 30 | Kontrola operadla pravého sedadla CU Memory (od 1998) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E5 | 7,5 | od 1998: InfoSystem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E6 | 7,5 | Term. 30 Telefón / Navigácia prenosný (od 1998) ORVR (od 1999) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E7 | 7,5 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E8 | 7,5 | od 1998: Term.15 Telefón / Navigácia Ruky (2001) InfoSystem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E9 | 7,5 | do 1997: Termín 15 Telefón / Ruky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | od 2001: CU PSM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E10 | 15 | do 1997: CU Tiptronic od 2001: Tlačidlo PSM |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

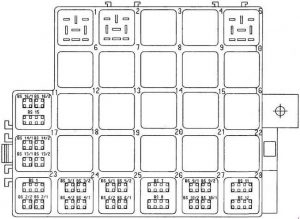

Poistková skrinka
| Číslo | Popis | Číslo dielu |
| 1 | – | – |
| 2 | – | – |
| 3 | Intermitencia | 111.953.227 D |
| 4 | Odmlžovač zadného okna / zrkadlo | 996.615.117.00 |
| 5 | do roku 1997: Prepnuteľný telefónny reproduktor | – |
| 6 | Denné svetlá CU (dvojité relé) | 996.515.111.00 |
| 7 | ||
| 8 | Umývanie svetlometov CU | 996.618.113.00 |
| 9 | Term.XE | 141.951.253 B |
| 10 | Alarm na dve tóny | 141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | USA / JAPON: Hmlové svetlá | 431.951.253.G | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Čerpadlo paliva | 996.615.101.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | CU Power Top (dvojité relé) | 986.618.199.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Intermittentné ovládanie stieračov | 986.615.103.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Štartovanie kúrenia | 141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Ventilátor chladiča 1 stupeň 1 | 141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Ventilátor chladiča 1 stupeň 2 | 141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Ventilátor chladiča 2 stupeň 1 | 141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Ventilátor chladiča 2 stupeň 2 | 141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

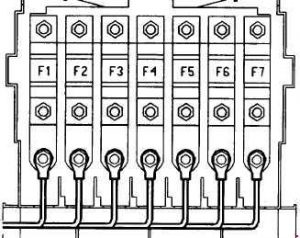

Poistková skrinka 2
| Číslo | Funkcia poistky | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pompa vzduchu sekundárna | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Určenie | Číslo dielu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Relé MFI + DI | 141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | do roku 1998: Zapaľovanie / senzor kyslíka od roku 1999: Zapaľovanie / senzory kyslíka |
141.951.253 B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Predĺženie spoilera | 996.615.102.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Kompresor klimatizácie | 961.615.215,00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Spustenie blokovania | 141.951.253 B 996.615.110,00 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | od roku 2000: Ventilátor motorového priestoru | 996.615.102.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Stiahnutie spoilera | 996.615.102.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Pompa vzduchu sekundárna | 993.615.115.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis |
| 1 | PSM |
| 2 | Palubný počítač – Sieť 1 |
| 3 | Palubný počítač – Sieť 2 |
| 4 | Blokovanie zapaľovania |
| 5 | Elektronika motora |
| 6 | Palubný počítač – Sieť 3 |
| 7 | PSM |
O Porsche Boxster (986) (1996-2004)
Porsche Boxster (986) je športové vozidlo, ktoré bolo vyrábané v rokoch 1996 až 2004. Tento model je známy svojím výnimočným dizajnom a skvelými jazdnými vlastnosťami. Boxster 986 bol vybavený stredne umiestneným motorom, čo prispieva k jeho vynikajúcej rovnováhe a ovládateľnosti. Ponúkal rôzne možnosti motorov, vrátane 2.5-litrového, 2.7-litrového a 3.2-litrového šesťvalcového motora. Vďaka týmto motorom dokázal Boxster dosiahnuť pôsobivý výkon a dynamiku, čo ho robí obľúbeným medzi milovníkmi športových áut.
Schéma poistkovej skrinky Porsche Boxster (986)
Táto stránka zobrazuje schému poistkovej skrinky pre Porsche Boxster (986), ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené v priestore pre nohy vodiča a v batožinovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérovú hodnotu a chránené komponenty. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vášho vozidla.
