Porsche Cayenne (2002-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Porsche Cayenne (2002–2017), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Porsche Cayenne 9PA/E1 – schéma poistky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Porsche Cayenne sú poistky 1, 3 a 5 v poistkovej skrinke prístrojovej dosky vľavo.

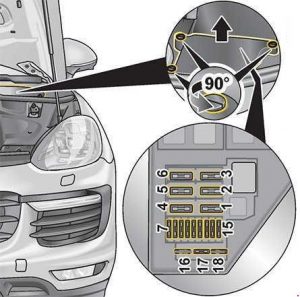

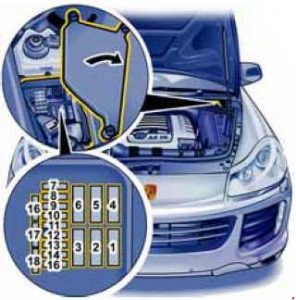

Poistková skrinka motorový priestor
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Ventilátor | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Ventilátor | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 2003-2007:
Čerpadlo sekundárneho vzduchu |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 2003-2007:
Čerpadlo sekundárneho vzduchu |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Vstrekovače paliva, cievky zapaľovania | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 2003-2007:
Vstrekovače paliva; Cievky zapaľovania. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Cayenne: Cievky zapaľovania; Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Ventil na odvod vzduchu nádrže; Kompresor klimatizácie; Regulátor klimatizácie; Spínač sacieho potrubia; Ventil na odvod vzduchu z bloku. |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Modul riadenia motora;
Regulátory vačkových hriadeľov; Spínač sacieho potrubia (Cayenne). |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Cayenne: Jednotka riadenia motora. |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Ventil množstva; Regulátor vačkového hriadeľa; Regulátor zdvihu ventilov. |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2003-2007:
Komponenty motora: ventilátor chladenia, čerpadlo výfuku, uzatváracia ventil absorbér uhlíka, snímač tlaku klimatizácie, detekcia únikov nádrže, štartovacie čerpadlo (Cayenne S), uzatváracia ventil absorbéra uhlíka (Cayenne). 2007-2010: Cayenne: Relé čerpadla vody; Detekcia únikov nádrže; uzatváracia ventil absorbéra uhlíka; Ventilátor; snimač tlaku klimatizácie. 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Stupne výstupu vzduchu chladenia; snimač tlaku klimatizácie; detekcia únikov nádrže; Regulátor uzatváracieho ventilu; snimač hladiny oleja. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Existujúce kabeláž motora;
Čerpadlo sekundárneho vzduchu (Cayenne); Kompresor klimatizácie (Cayenne); snimač hladiny oleja (Cayenne); 2007-2010: Cayenne: snimač hladiny oleja, kompresor klimatizácie, jednotka riadenia klimatizácie, ventil odvetrania bloku 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Regulátor motora; uzatváracia ventil paliva. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 2003-2007:
Relé E-box; Čerpadlá sekundárneho vzduchu; Relé čerpadla výfuku. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Regulácia vačkového hriadeľa; uzatváracia ventil nádrže; uzatváracia ventil paliva; Variabilný sací zberač. |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Čerpadlo paliva – pravé | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Čerpadlo paliva – ľavé | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Modul riadenia motora, hlavné relé | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Čerpadlo podtlaku | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Snímače kyslíka pred katalyzátorom | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Snímače kyslíka za katalyzátorom | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

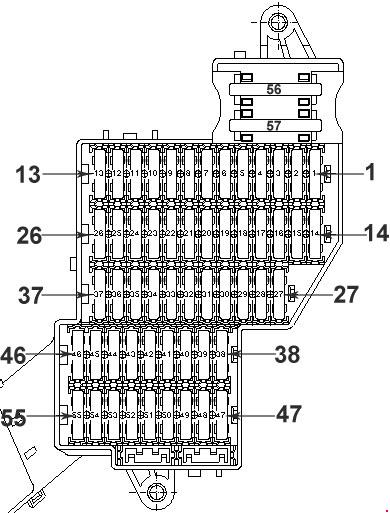

Poistková skrinka vľavo od prístrojovej dosky
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 2003-2007:
Centrálny konektor, zapaľovač cigariet 2007-2010: Konektor na prístrojovej doske v strede vpredu, konektory v centrálnej konzole zozadu vpravo a vľavo vzadu |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Prijímač rádia stacionárneho vykurovania | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Konektor v priestore pre nohy cestujúceho | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 2003-2007:
Stacionárne vykurovanie |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Stacionárne vykurovanie |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Konektor v batožinovom priestore | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Porsche Entry & Drive | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Diagnostika;
Senzor dažďa a svetla; Kontrola antény. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Stierače | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Kontrolór elektrického systému vozidla
(čerpadlo kvapaliny na umývanie skiel) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2003-2007:
Elektrické okno – zadné ľavé |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Elektrické okno a centrálne zamykanie – zadné ľavé dvere |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 2003-2007:
Centrálne zamykanie |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 2003-2007:
Vnútorné osvetlenie; Riadiaca jednotka elektrického systému vozidla. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 2003-2007:
Elektrické okno, predné ľavé |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Elektrické okno a centrálne zamykanie – predné ľavé dvere |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Pravé zadné svetlo;
Centrálne zamykanie; Elektrické okná; Zrkadlá. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Klakson;
Riadiaca jednotka elektrického systému vozidla. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 2003-2007:
Smerovky; Osvetlenie polohy – ľavé; Riadiaca jednotka elektrického systému vozidla. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Kontrolór elektrického systému vozidla (smerovka ľavá, osvetlenie polohy pravé, tlmené svetlo ľavé). |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 2003-2007:
Systém umývania svetlometov |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Systém umývania svetlometov |
25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 2003-2007:
Hmlové svetlá; Riadiaca jednotka elektrického systému vozidla |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Vnútorné osvetlenie, riadiaca jednotka elektrického systému vozidla |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2007-2010:
Kontrolór elektrického systému vozidla (osvetlenie prístrojovej dosky, hmlové svetlo ľavé, dodatočné svetlo ľavé). |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 2003-2007:
Osvetlenie zákruty; Riadiaca jednotka elektrického systému vozidla. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Blokovanie zadného diferenciálu;
Distribučná skrinka; Automatické zadné dvere. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 2003-2007:
Blokovanie zadného diferenciálu; Deaktivovateľné stabilizátory; 2007-2010: Blokovanie diferenciálu. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Systém monitorovania tlaku v pneumatikách | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Porsche Stability Management;
Deaktivácia airbagu pre cestujúceho; Spínač pedála brzdy; Prístrojová doska; Riadiaca jednotka motora; Riadiaca jednotka airbagu; Modul stĺpika riadenia. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motora
(kontrola motora, ventilátory chladiča, airbagy, spínač spojky, prístrojová doska). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Fáre do terénu namontované na streche | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Fáre do terénu namontované na streche | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Vyhrievanie volantu;
Modul stĺpika riadenia. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Monitorovanie kabíny;
Vyhrievanie sedadla; Senzor náklonu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 2003-2007:
Hlavné svetlá; Diaľkové svetlá. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Kontrolór elektrického systému vozidla (hmlové svetlo pravé, prídavné svetlo pravé, vnútorné osvetlenie). |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 2003-2007:
Riadiaca jednotka elektrického systému vozidla |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Riadiaca jednotka elektrických sedadiel ľavá strana |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Brzdové svetlá | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Aktivácia relé;
Vyhrievané zadné sklo; Vyhrievanie sedadla. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Prístrojová doska;
Diagnostika. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Riadiaca jednotka Kessy
(blokovanie stĺpika riadenia, blokovanie zapaľovania, Porsche Entry & Drive, spínač spojky). |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Posuvná strecha, zdvíhacia
alebo panoramatická strecha. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Subwoofer | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Elektrické nastavenie sedadla – ľavé;
Elektrické nastavenie stĺpika riadenia. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Elektrické nastavenie sedadla – ľavé;
Vyhrievanie sedadla – zadné. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 2003-2007:
Blokovanie zadného diferenciálu; 2007-2010: Poistková skrinka. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Hodiny stacionárneho vyhrievania | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Servotronic;
Deaktivovateľné stabilizátory. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 2003-2007:
Vetranie rúr kúrenia. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Senzor kvality vzduchu;
Diagnostický konektor; Parkovacia brzda. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 2003-2007:
Zadný stierač |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Zadný stierač |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Kontrolór vyhrievaného zadného skla;
Monitorovanie kabíny; Spínač svetla; Modul stĺpika riadenia. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Nastavenie predných svetiel;
Svetlomet xenón (ľavý; 2007-2010). |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Ventilátor;
Predná klimatizácia. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 2003-2007:
Ventilátor; Systém klimatizácie zadnej; 2007-2010: Kontrola úrovne kompresora. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

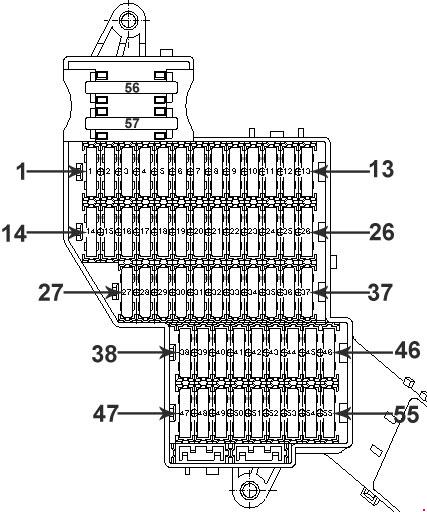

Poistková skrinka vpravo od prístrojovej dosky
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Gancio rimorchio | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ParkAssist | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Gancio rimorchio | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 2003-2007:
Unità di controllo telefono, telematika |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Gancio rimorchio | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Gestione stabilità Porsche (PSM) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Scatola di trasferimento
(blokovanie centrálneho diferenciálu); Príprava na telefón. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 2003-2007:
Fari aggiuntivi; Unità di controllo impianto elettrico veicolo. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Unità di controllo sistema elettrico veicolo (svetlo polohy vľavo, indikátor smeru vpravo, svetlo diaľkové vpravo). |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 2003-2007:
Cambiavalute CD; Navigácia DVD. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Tuner TV;
Prijímač satelitného signálu (2003-2007); Multimédiá pre zadné sedadlá (2007-2010). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Rádio alebo systém komunikácie Porsche (PCM) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Amplificatore per pacchetto audio e Bose | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Riscaldamento sedile | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Lucciola posteriore – sinistra;
Chiusura centralizzata; Finestrini elettrici; Specchietti. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2003-2007:
Finestrino elettrico – posteriore destro |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Finestrino elettrico a centrálne zamykanie – dvere zadné vpravo. |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Osvetlenie zadného dverí;
Osvetlenie batožinového priestoru; Osvetlenie dverí; Ochranné svetlá zadné. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 2003-2007:
Fari anabbaglianti destri; Fari abbaglianti destri. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Vetro posteriore riscaldato | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 2003-2007:
Amplificatore freno; Gancio di traino. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Gancio rimorchio; Bod pripojenia zásuvky na príves. |
25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Regolazione elettrica altezza sedile | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Relè rilascio ruota di scorta (náklad);
Klaksón systém alarmu. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 2003-2007:
Regolazione elettrica sedile – anteriore destro; Sedili anteriori riscaldati destri. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Riscaldamento sedile anteriore |
25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Climatizzazione | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Regolazione elettrica sedile – anteriore destro | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Climatizzazione posteriore | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Kontrola úrovne;
Úroveň riadenia aktívneho odpruženia Porsche; Kontrola dynamického rámu Porsche (PDCC). |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 2003-2007:
Jednotka riadenia prevodovky. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Jednotka riadenia prevodovky; Spínač páky prevodovky Tiptronic. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Mechanizmus uzatvárania zadného veka | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Aktuátor dverí na palivo – zadný kontrolór (motory) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 2003-2007:
Centrálne zamykanie – pravé |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 2003-2007:
Elektrické okno – predné pravé |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Elektrické okno a centrálne zamykanie – predné pravé dvere |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 2003-2007:
Smerovky; Osvetlenie polohy, pravé; Jednotka riadenia elektrického systému vozidla. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Elektrické sedadlá, pravé |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Modul strechy;
Telefón; Kompas |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Riadenie stability Porsche | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Diagnostika | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Poistková skrinka
(centrálna blokácia diferenciálu) |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Jednotka riadenia ťažného zariadenia | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Modul strechy – otvárač garážových dverí | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Rezervné osvetlenie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Vyhrievané trysky ostrekovača;
Spínač rámu; Potentiometer vyhrievania sedadla; Aktívna kontrola podvozku Porsche (PDCC). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 2007-2010:
Zábava pre zadné sedadlá |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 2003-2007:
Príprava telefónu |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Kontrola úrovne;
Aktívne riadenie odpruženia Porsche. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Telefón, automatické zrkadlo s protislnkovou úpravou | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 2003-2007:
ParkAssist |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Svetlomet xenón, pravý |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 2003-2007:
Jednotka riadenia prevodovky Tiptronic |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2007-2010:
Jednotka riadenia prevodovky Tiptronic |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Spínač páky prevodovky Tiptronic;
Predbežné zapojenie prevodovky. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Relé elektrického okna predného | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Relé elektrického okna predného | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Jednotka riadenia kamery na cúvanie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Riadenie stability Porsche | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Jednotka riadenia poistkovej skrinky, nízka rozsah. | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Porsche Cayenne 92A/E2 (2011-2017) – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Porsche Cayenne (2011-2017) je poistka 38 (zapaľovač cigariet, zásuvka v odkladacej schránke, zásuvka pod odkladacou schránkou) a 39 (zadné zásuvky, zásuvka v batožinovom priestore) v schéme poistkovej skrinky na prístrojovej doske na pravej strane.
Schéma poistkovej skrinky motorového priestoru
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Motore V6/V8:
Relé štartovacieho motora. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Diesel (2017):
Spínač napájania |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Motore V6 / V8 (2011-2012):
Relé SLP; 2013-2017: Čerpadlo sekundárneho vzduchu (Cayenne S, S E-Hybrid, GTS, Turbo, Turbo S) |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Hybridný motor:
Relé čerpadla podtlaku. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Motore V8:
Zapálenie cievky; Diesel: Ventil regulácie vysokého tlaku; Čerpadlo vysokého tlaku. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motore V6:
Cievky zapálenia. |
20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Motore V8:
Ventil odtlakovania nádrže; Ventil pretlakovania; Prepínací ventil; Prepínací ventil sacieho potrubia; Odmlžovač bloku. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motore V6:
Ventil odtlakovania nádrže; Elektropneumatický prevodník; Odmlžovač bloku; Prepínací ventil; Relé čerpadla sekundárneho vzduchu; Syntetizátor zvuku; Hybridný motor: Radiátor vzduchu pretlakovania čerpadla vody. |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motore V8:
Kontrolér motora; Ventil regulácie prietoku. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motore V6 / hybridný:
Jednotka riadenia motora. |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Cayenne Turbo, Turbo S:
Diagnostika únikov nádrže; Relé čerpadla sekundárneho vzduchu; Elektronika výfukových ventilov; Senzor Hall; Senzor hladiny oleja; Cayenne: Diagnostika únikov nádrže; Senzor hmotnostného prietoku vzduchu; Cayenne S, GTS: Diagnostika únikov nádrže; Elektronika výfukových ventilov; Diesel: Kontrolér žhavičov; Prepínací ventil pre chladenie EGR; Ventil regulácie čerpadla oleja nastaviteľný; Termostat mapovania; Podpora motora; Prevodník tlaku; Hybridný motor: Čerpadlo podtlaku; Relé čerpadla sekundárneho vzduchu; Čerpadlo diagnostiky únikov nádrže; Všetky motory: Kontrolér ventilátora chladiča; Senzor pedála brzdy; Uzáver chladiča. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Cayenne Turbo, Turbo S:
Regulátor výšky ventilov; Kontrolór vačkového hriadeľa; Termostat mapovania. |
15 |
| Cayenne:
Ohrievač pre ventiláciu základne; Senzor teploty/úrovne oleja; Cayenne S, GTS: Termostat mapovania; Kontrolór vačkového hriadeľa; Regulátor výšky ventilov; Hybridný motor: senzor teploty/úrovne oleja. |
10 | |
| Nafta:
Senzor úrovne oleja. |
5 | |
| 12 | Motor V6:
Prepínacia ventil pre sací kanál; Ventil pre odvod vzduchu z nádrže; Ventil čerpadla vody s ovládaním ON/OFF; Prepínacia ventil pre chladiacu vodu; Regulácia vačkového hriadeľa; Ventil pohybu pre preplňovač. |
10 |
| 13 | Riadiaca jednotka čerpadla paliva (ECKSM) | 25 |
| 14 | Motor V6:
Kontrola vačkového hriadeľa; Ventil pre reguláciu prietoku/ čerpadlo paliva s vysokým tlakom. |
10 |
| Hybridný motor:
Čerpadlo oleja regulované ventilom pre kontrolu; Ventil pre kontrolu prietoku čerpadla s vysokým tlakom; Ventil pre odvod vzduchu z nádrže; Ventil sekundárneho vzduchu; Ventil hlavného čerpadla vody; Obchádzací ventil stroja E; Nafta: Modul napájania SCR; Elektronika hodnotenia nádrže. |
15 | |
| Cayenne S, GTS:
Senzor vačkového hriadeľa; Senzor úrovne oleja. |
7,5 | |
| 15 | Všetky motory:
Hlavné relé; Hybridný motor; Kontrolór motora. |
10 |
| 16 | Motor V6:
Elektrické čerpadlo vody. |
10 |
| Nafta:
Spínač napájania. |
30 | |
| 17 | Cayenne, S E-Hybrid, Turbo, Turbo S:
Senzor kyslíka pred katalyzátorom; Nafta: Senzor kyslíka; Senzor Nox pred katalyzátorom; senzor Nox za katalyzátorom; Senzor pevných častíc. |
15 |
| Cayenne S, GTS:
Senzor kyslíka pred katalyzátorom. |
10 | |
| 18 | Senzor kyslíka za katalyzátorom | 10 |
Schéma poistkovej skrinky na ľavej strane palubnej dosky
Porsche Cayenne – schéma poistkovej skrinky – schéma poistkovej skrinky na ľavej strane palubnej dosky
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Riadiaca jednotka pamäte sedadla,
spínač nastavenia sedadla pre ľavé sedadlo |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaca jednotka pomocného vykurovania | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé pre dvojfarebnú klaksón | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Motor predného stierača | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Motor pre posuvnú/odklápaciu strechu;
Systém panoramatických striech. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Riadiaca jednotka nastavenia stĺpika riadenia | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Riadiaca jednotka monitorovania tlaku pneumatík;
Spínač kontroly podvozku. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Vykurovanie predného čelného skla;
Spínač svetla; Senzor dažďa; Senzor svetla. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Motor žalúzie slnečnej clony pre systém strechy Panorama | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Subwoofer (Bose / Burmester) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | BCM1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Hybridný motor (2015-2017):
Nabíjačka s vysokým napätím |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Centrálne zamykanie/elektrické okná, dvere vodiča | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Spínač kontaktu krytu motorového priestoru;
Prídavný klaksón. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | BCM1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Riadiaca jednotka motora | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | BCM1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Motor V8 (2011-2014):
Čerpadlo cirkulácie; Klimatizácia; Stacionárne vykurovanie; 2011-2017: Relé čerpadla cirkulácie zvyškového tepla. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | BCM1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Dvere/diagnostika siete CAN;
Elektronická blokácia zapaľovania; Elektrická blokácia stĺpika riadenia; Spínač svetla. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Vykurovanie predného čelného skla na ľavej strane | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Vykurovanie predného čelného skla na pravej strane | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Hybridný motor (2011-2014):
Ventilátor batérie. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Hybridný motor:
Systém správy batérie; Relé displeja NT; Riadiaca jednotka úrovne. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Hybridný motor:
Elektronika výkonu. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Hybridný motor:
Aktuátor vretena. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Hybridný motor:
Jednotkový Power Pack (hydraulické čerpadlo); Systém riadenia. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Hybridný motor (2015-2017):
Externý zvuk; Interný zvuk. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Hybridný motor (2010-2014):
Kompresor klimatizácie. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hybridný motor (2015-2017):
Modul akcelerátora. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Centrálne zamykanie/elektromotory okien;
Ľavé zadné dvere. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Spínač elektrickej parkovacej brzdy | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Hybridný motor (2010-2014):
Ventilátor batérie. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Hybridný motor:
Elektronika výkonu; Relé ventilátora batérie. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Hybridný motor:
Aktuátor vretena. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Hybridný motor (2010-2014):
Relé ventilátora batérie. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hybridný motor (2015-2017):
Odpojenie servisu. |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Hybridný motor:
Systém správy batérie. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Vnútorné spätné zrkadlo | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 2011-2014:
Svetlomety (halogénové); Nastavenie dosahu. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2015-2017:
Nastavenie predných svetlometov (xenón); Dynamická riadiaca jednotka predného osvetlenia. |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 2011-2014:
Vetranie sedadla. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2015-2017:
Vetranie sedadla. |
7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 2013-2017:
Riadiaca jednotka systému sledovania vozidiel; BCM2; Riadiaca jednotka motora. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Asistent na zmenu jazdného pruhu (LCA) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Gateway siete CAN/diagnostický konektor;
Mechanizmus otvárania dverí garáže; ParkAssist; Základňa na nabíjanie pre Bluetooth slúchadlo; Príprava pre mobilný telefón. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Relé štartovacieho motora;
Senzor spojky (EPB); Senzor tlaku chladiacej kvapaliny; Senzor hmotnostného prietoku vzduchu (V6); Hybridný motor (2015-2017): Senzor tlaku chladiacej kvapaliny. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Senzor radar ACC | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 2017:
Riadiaca jednotka prednej kamery. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Motor stierača zadného okna | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Modul prepínania stĺpika riadenia;
Ľavé zadné svetlo. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | Xenónové svetlomety, ľavé | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Relé kompresora systému vyrovnávania | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | Nastavovač ventilátora pre prednú klimatizáciu | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek na pravej strane palubnej dosky
| Číslo | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Riadiaca jednotka PDCC | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaca jednotka PASM | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Kontrolér blokovania zadného
diferenčného. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Kontrolér blokovania zadného
diferenčného. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Riadiaca jednotka rotujúceho motora;
Háčik na príves; Príprava na asistenciu bŕzd; Príprava na háčik prívesu. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 2011-2012:
TV tuner; Zábava na zadných sedadlách. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2017:
Riadiaca jednotka háčika na príves |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Riadiaca jednotka háčika na príves | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Riadiaca jednotka háčika na príves | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Centrálne zamykanie/elektrické okná, zadné dvere vpravo. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Osvetlenie batožinového priestoru | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Centrálne zamykanie/elektrické okná, dvere pre cestujúcich. | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Aktuátor HangOn | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Riadiaca jednotka airbagu;
Detekcia obsadenosti sedadiel. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Riadiaca jednotka PSM;
Elektrická parkovacia brzda (EPB); PDCC. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Xenónové svetlomety, pravé | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Riadiaca jednotka prevodovky, predbežné zapojenie prevodovky. | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2011-2012:
Riadiaca jednotka pamäte sedadla, spínač nastavenia sedadla, pravé sedadlo |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2013-2017:
Riadiaca jednotka pamäte sedadla, vpravo; Spínač nastavenia pravého sedadla. |
25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Vyhrievanie zadného sedadla | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Vyhrievanie predného sedadla | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Riadiaca jednotka zadných dverí | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 2013-2017:
Regulátor zadného ventilátora |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Vyhrievanie zadného okna | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Prijímač rádia pomocného ohrievača | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 2011-2012:
Riadiaca jednotka prevodovky (bez Start/Stop); Čerpadlo oleja prevodovky. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Riadiaca jednotka PSM;
Ventily PSM. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Aktivátor HangOn | 5 |
| 31 | BCM2 | 30 |
| 32 | 2011-2012:
Regulátor ventilátora pre klimatizáciu vzadu |
30 |
| Hybridný motor (2015-2017):
Ventil 2/3 cesty okruhu NT; Relé ventilu izolácie predného odparovača; Relé čerpadla vody. |
7,5 | |
| 33 | BCM2 | 15 |
| 34 | BCM2 | 15 |
| 35 | Riadiaca jednotka systému sledovania vozidiel | 5 |
| 36 | BCM2 | 20 |
| 37 | 2013-2017:
Riadiaca jednotka prevodovky; Čerpadlo oleja prevodovky. |
20 |
| 38 | Zapaľovač cigariet;
Úložná základňa; Zásuvka pod odkladacou schránkou. |
15 |
| 39 | Zásuvka vzadu, zásuvka v batožinovom priestore | 15 |
| 40 | 2011-2012:
Riadiaca jednotka ťažného zariadenia |
15 |
| 2013-2017:
Zábava na zadných sedadlách |
10 | |
| 41 | – | – |
| 42 | Riadiaca jednotka ťažného zariadenia | 5 |
| 43 | Riadiaca jednotka zadného uzávierky diferenciálu;
Aktivátor HangOn. |
10 |
| 44 | Senzor slnečného žiarenia klimatizácie;
Senzor kvality vzduchu; Pravé zadné svetlo (2011-2014). |
5 |
| 45 | DC/DC prevodník (štart/stop) | 30 |
| 46 | DC/DC prevodník (štart/stop) | 30 |
| 47 | Centrálny počítač MIB | 20 |
| 48 | – | – |
| 49 | – | – |
| 50 | Klimatizácia vpredu;
Ovládací panel klimatizácie vzadu. |
10 |
| 51 | 2011-2016:
PCM 3.1; Rádio; Navigačný systém (Japonsko). |
10 |
| 2017:
Displej riadiacej jednotky |
5 | |
| 2017; Japonsko:
Displej riadiacej jednotky; USB koncentrátor; Čítačka kariet DRSC. |
10 | |
| 52 | 2011-2014:
Sada ukazovateľov; 2015-2017: Multifunkčný displej. |
5 |
| 53 | Modul prepínania stĺpca riadenia;
Vyhrievaný volant; Riadiaca jednotka kamery na cúvanie; Displej kompasu; Amplifikátor Bose (Japonsko); Riadiaca jednotka Surround View. |
10 |
| 54 | 2011-2012:
Stropná konzola |
10 |
| 2013-2017:
Konzola vetrania |
7,5 | |
| 55 | 2015-2017:
Relé stabilizácie ACC |
7,5 |
| 56 | 2011-2014:
Riadiaca jednotka PSM/čerpadlo PSM |
40 |
| 57 | 2011-2014:
Riadiaca jednotka EPB |
40 |
O Porsche Cayenne (2002-2017)
Porsche Cayenne, predstavený v roku 2002, je luxusné SUV, ktoré kombinuje športový výkon s praktickosťou. Tento model sa stal veľmi populárnym vďaka svojej schopnosti poskytnúť pohodlnú jazdu na cestách aj mimo nich. Cayenne ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, pričom najvýkonnejšie verzie dosahujú výkon až 570 koní. Interiér je vybavený najmodernejšími technológiami a kvalitnými materiálmi, čo zaručuje vysoký komfort pre vodiča aj pasažierov. V priebehu rokov prešiel model niekoľkými aktualizáciami, ktoré zlepšili jeho výkon, bezpečnosť a efektivitu.
Schéma poistkovej skrinky Porsche Cayenne
Táto stránka zobrazuje schému poistkovej skrinky pre Porsche Cayenne, ktorá je kľúčová pre pochopenie elektrického systému vozidla. Poistková skrinka sa typicky nachádza v priestore pod kapotou a v interiéri vozidla, zvyčajne pod palubnou doskou alebo v bočnom paneli. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby chránila kritické komponenty vozidla a zabezpečila ich správnu funkciu.
