Mercedes Classe E W211 (2002-2009) – poistková skrinka

Peter Novák

Mercedes Benz Trieda E W211 (2002-2009) – schéma poistkovej skrinky

Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Benz Trieda E W211 (2002-2009) je poistka 54 a b v poistkovej skrinke vzadu v motorovom priestore.

Poistková skrinka v batožinovom priestore

Poistková skrinka v batožinovom priestore
Poistky Mercedes W211 – batožinový priestor
Číslo Popis Amperáž [A]
1 Spínač čiastočne elektrického nastavenia predného sedadla pre cestujúceho;

Riadiaca jednotka nastavenia predného sedadla na strane vodiča s pamäťou.

 30
2 Spínač čiastočne elektrického nastavenia sedadla vodiča;

Riadiaca jednotka nastavenia predného sedadla na strane cestujúceho s pamäťou.

 30
3 Riadiaca jednotka monitorovania tlaku v pneumatikách;

Riadiaca jednotka PARKTRONIC;

Riadiaca jednotka;

Televízny tuner (analógový/digitálny);

Navigačný procesor.

 7,5
4 S výnimkou motora 113.990 (E55 AMG),

156.983 (E 63 AMG):

Palivové čerpadlo.

 15
20 1)
Motor 113.990 (E55 AMG):

Obehové čerpadlo chladiča stlačeného vzduchu.

 15
5 – –
6 Riadiaca jednotka audio brány 40
7 Kontrolér zadných dverí 15
8 Modul zosilňovača antény vľavo;

ATA [EDW];

Senzor naklonu;

Signál varovania.

 7,5
9 Riadiaca jednotka zaveseného ovládacieho panela. 25
10 Vyhrievané zadné sklo 40
11 Kontrolér zadných dverí 20
12 Pripojovacia skrinka batožinového priestoru 15
13 Interné napätie 15
14 – –
15 Motore ventilu na doplnenie CL [ZV] 10
16 Ovládač vykurovania a ventilácie sedadla. 20
17 Riadiaca jednotka riadiacej jednotky prívesu. 20
18 Riadiaca jednotka riadiacej jednotky prívesu. 20
19 Viackanálová pneumatická pumpa so sedadlom. 20
20 Relé záclony zadného skla 7,5
Relé
A Relé palivovej pumpy

(okrem motora 113.990 (E55 AMG),

156.983 (E 63 AMG)).

Motor 113.990 (E55 AMG):

Relé cirkulačnej pumpy chladiča stlačeného vzduchu.
B Relé 2, svorka 15R
C Rezervné relé 2
D Relé zadného stierača
E Vyhrievané relé zadného skla
F Relé 1, svorka 15R
G Relé zmeny polarity uzáveru paliva 1.
H Relé zmeny polarity uzáveru paliva 2.
1) od roku 2007

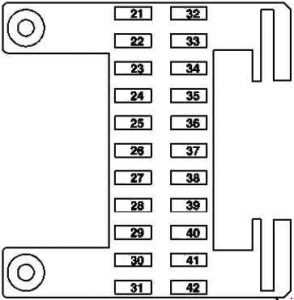

Pannello poistiek palubnej dosky

Pannello poistiek palubnej dosky
Mercedes W211 poistky – palubná doska
Číslo Popis Amperáž [A]
Napájanie:

Poistková skrinka zadná predbežná.

 150
21 Ovládač zadných dverí pravých 25
30 1)
22 Ovládač predných dverí pravých 25
30 1)
23 Riadiaca jednotka nastavenia predného sedadla

cestujúceho s pamäťou.

 30
24 Tesnenie obvodu 30, Keyless Go 25
25 Stacionárny ohrievač 25
Okrem toho chránené poistkou poliswitch pre stacionárny ohrievač;

Rádiový prijímač stacionárny pre diaľkový ohrievač.

 5
26 CD menič 7,5
27 Relé terminál 15 (stav k 2007) 5
28 Servisná jednotka, displej a ovládanie rádia COMAND. 5
Ovládací panel rádia a navigačná jednotka;

Servisná jednotka, zobrazenie a ovládanie COMAND.

 15
29 Modul stĺpika riadenia;

Riadiaca jednotka EIS [EZS].

 7,5
do roku 2006:

Riadiaca jednotka meniča DC/DC.

 15
30 Kon Connector na pripojenie dát 7,5
31 Jednotka riadenia horného panela ovládania;

Relé na deaktiváciu pre prerušované zaťaženia

(2006-2007).

 5
do roku 2006:

Jednotka riadenia SAM na strane vodiča s poistkou a modulom relé.

 7,5
32 Kontrolér zadných dverí na ľavej strane 30
33 Kontrolér predných dverí na ľavej strane 30
34 Jednotka riadenia nastavenia predného sedadla na strane vodiča, s pamäťou. 30
35 Jednotka riadenia WSS

(Weight Sensing System).

 5
36 Vyhrievané sedadlá a kontrolér ventilácie sedadla. 25
37 AIRmatic s jednotkou riadenia ADS 15
38 Relé opierky hlavy NECK-PRO 7,5
39 Dolný ovládací panel 5
40 Vyhrievané sedadlá a kontrolér ventilácie sedadla. 10
do roku 2006:

Horný ovládací panel.

 5
41 Centrálny kontrolný modul dverí 5
42 Relé na deaktiváciu pre prerušované zaťaženia (do roku 2006)

Jednotka riadenia ME-SFI [ME]

Týka sa motorov 629, 642, 646 EVO:

Relé 87, motor;

Jednotka riadenia SAM na strane vodiča s poistkou a modulom relé

(motor 271, 272, 628, 629, 642, 646, 647, 648);

Kontrolér CNG (motor 271).

 7,5
1) od roku 2007

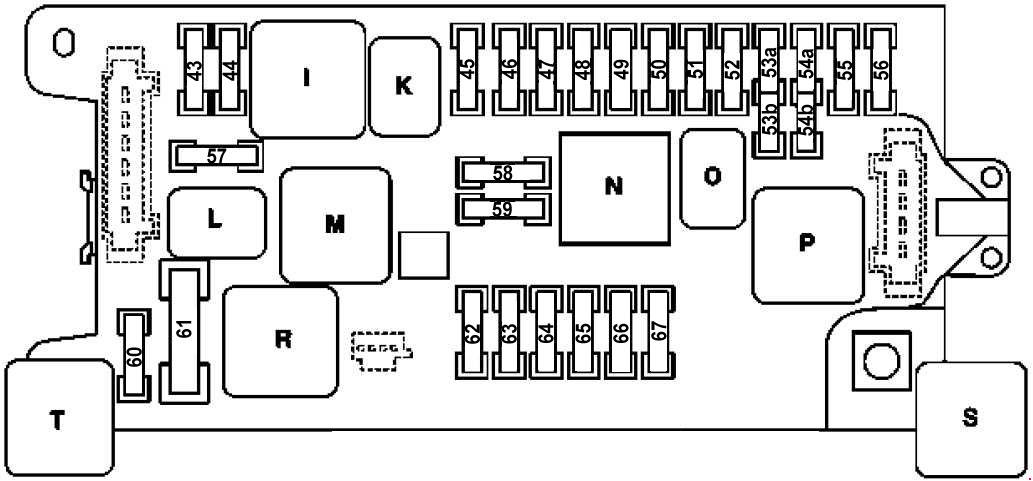

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Mercedes-Benz Classe E w211 – diagram poistkovej skrinky – motorový priestor
Číslo Popis Amperáž [A]
43 Platí pre motor  112, 113, 156, 271, 272, 273:

Riadiaca jednotka ME-SFI [ME];

Platí pre motor 271, 272, 273:

Riadiaca jednotka ME;

Platí pre motory 628, 629, 642, 646, 647, 648:

Riadiaca jednotka CDI;

Riadiaca jednotka SAM na strane vodiča s modulom poistiek a relé;

Riadiaca jednotka SAM zadná s modulom poistiek a relé;

Týka sa motorov  629, 642, 646, 647, 648:

Riadiaca jednotka CDI;

Riadiaca jednotka SAM zadná s poistkou a modulom relé.

 15
44 Platí pre motor  646, 647, 648:

Riadiaca jednotka CDI;

Platí pre motor  271, 272, 273:

Riadiaca jednotka ME-SFI [ME];

Platí pre motor 271:

(Bivalentný pohon na zemný plyn):

Cil. 1 ventil vstrekovania plynu;

Cil. 2 ventil vstrekovania plynu;

Cil. 3 ventil vstrekovania plynu;

Cil. 4 ventil vstrekovania plynu.

 15
45 AIRmatic s riadiacou jednotkou ADS

Elektronická riadiaca jednotka modulu páky prevodovky

(automatická prevodovka s piatimi prevodmi (NAG));

Riadiaca jednotka systému kontroly úrovne zadnej osi;

Spínač rozpoznávania prevodov;

(automatická manuálna prevodovka Sequentronic (SEQ))

 7,5
46 Riadiaca jednotka ETC [EGS]

(automatická prevodovka s 5 prevodmi (NAG));

Elektrická riadiaca jednotka VGS

(automatická prevodovka so 7 prevodmi);

Manuálna automatická riadiaca jednotka prevodovky

(automatická manuálna prevodovka Sequentronic (SEQ)).

 7,5
47 Riadiaca jednotka ESP, SPS [PML] a BAS 5
48 Riadiaca jednotka systémov zadržiavania;

Navijak reverzibilný predný ľavý (stav k 2007);

Navijak reverzibilný predný pravý (stav k 2007).

 7,5
49 Riadiaca jednotka systémov bezpečnosti;

Predné sedadlo pasažiera obsadené a senzor rozpoznávania detskej sedačky;

Relé opierok hlavy NECK-PRO.

 7,5
50 Pripojovací bod pre prenos CTEL;

Pripojovací bod napájania VICS;

Riadiaca jednotka systému núdzového volania.

 5
51 Rezerva 5
52 Spínač vonkajších svetiel;

Sada smeroviek;

Osvetlenie priestoru odkladacej schránky so spínačom;

AAC s integrovanou kontrolou;

Motor ventilátora navyše (stav k 2007);

Svetlomet bi-xenón:

Regulátor nastavenia prietoku svetlometov.

 7,5
53a Rezerva 15
53b Relé štartovacieho motora 15
54a Osvetlený zapaľovač na cigary 15
54b Osvetlený zapaľovač na cigary 15
55 Telefón (do 2007);

Pripojovací modul Bluetooth (do 2007);

Pripojovací bod pre prenos CTEL;

Riadiaca jednotka systému núdzových volaní (stav k 2007).

 7,5
56 Motor stierača 40
57 Platí pre motory 628, 646, 647, 648:

Riadiaca jednotka CDI;

Týka sa motorov 271, 272, 273:

Riadiaca jednotka ME-SFI [ME];

Ventil kontrolujúci fúkanie Verzia PremAir Sensor.

 25
58 Platí pre motory 112, 113, 156:

Zapaľovacia cievka (1-8).

 15
59 Relé štartovacieho motora 15
20 1)
60 Ventilátor chladiča oleja

(E55 AMG, E63 AMG)

 10
61 Elektrická vzduchová pumpa 40
62 Relé riadenia pumpy SEQ

(automatizovaná manuálna prevodovka Sequentronic (SEQ))

 30
63 Jednotka riadenia manuálnej automatickej prevodovky

(automatizovaná manuálna prevodovka Sequentronic (SEQ))

Týka sa motorov 112, 113:

Relé obvodu 87:

Jednotka riadenia motora ME-SFI [ME].

 15
64 Spínač vonkajších svetiel;

Súprava smeroviek;

AAC [KLA] ovládací a servisný panel;

Pohodlie AAC [KLA] ovládací a servisný panel;

Modul stĺpika riadenia (do roku 2007).

 7,5
65 Kontrolér IS [EZS];

Kontrolér elektrického zámku riadenia.

 20
66 Skupina predného svetlometu vpravo;

Skupina predného svetlometu vľavo;

Ovládací gombík HRA [LWR] (stav k roku 2007);

Skupina bi-xenónového svetlometu:

Modul výkonu HRA.

 7,5
67 Spínač brzdových svetiel 5
Relé
J Relé 87, motor
K. Relé konektora 87, rám
L Relé štartovacieho motora
M Relé riadenia pumpy SEQ
N Relé svorky 15
O Relé klaksónu
P. Relé svorky 15R
R Relé vzduchovej pumpy

(s výnimkou motora 113.990 (E55 AMG), 156.983 (E63 AMG));

Ventilátor chladiča oleja

(iba motor 113.990 (E55 AMG), 156.983 (E63 AMG)).
S Relé Airmatic
1) od roku 2007

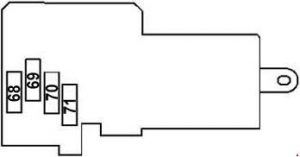

Poistková skrinka predná

Vpredu

Poistková skrinka predná
Mercedes-Benz Classe E W211 – schéma poistkovej skrinky – poistková skrinka predná (pohľad vpredu)

Zadná

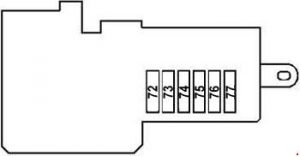

Poistková skrinka predná - 2
Mercedes-Benz Classe E W211 – schéma poistkovej skrinky – poistková skrinka predná (pohľad zadný)
Číslo Popis Amperáž [A]
Napájanie:

baterka (G1).
68 Platí pre motory 629, 642, 646, 647, 648:

Amplifikátor vykurovania.

 200
69 Platí pre motory 629, 642, 646 EVO:

Výstupná fáza časovania zapálenia

 150
70 Externý štartovací bod –
71 Platí pre motory 112, 113, 156, 271,

272, 273, 629, 642, 646, 647, 648:

AAC s integrovanou kontrolou

motora dodatočného ventilátora.

 150
Týka sa motorov 629, 642, 646 EVO:

Motor a elektrický ventilátor nasávania;

Klimatizácia s integrovanou kontrolou.

 100
72 Hydraulická jednotka riadiaceho systému 50
73 Hydraulická jednotka riadiaceho systému;

od 2007:

Jednotka kontroly ESP.

 50
74 Relé AIRmatic 40
75 Jednotka kontroly SAM pravá 40
76 Reverzibilný navijak predný pravý;

Motor 113.990 (E 55 AMG):

Relé vstrekovania vzduchu.

 40
77 Motor ventilátora;

Systém recirkulácie vykurovacích systémov;

Jednotka kontroly solárneho generátora.

 40

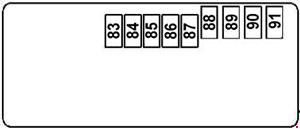

Poistková skrinka zadná

Vpredu

Poistková skrinka zadná
Mercedes-Benz Classe E W211 – schéma poistkovej skrinky – poistková skrinka zadná (pohľad vpredu)

Zadná

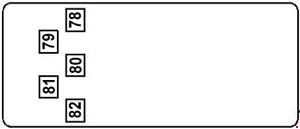

Poistková skrinka zadná - 2
Mercedes-Benz Classe E W211 – schéma poistkovej skrinky – poistková skrinka zadná (pohľad vpredu)
Číslo Popis Amperáž [A]
Napájanie:

baterka.
78 Riadiaca jednotka SAM na strane vodiča s poistkou a modulom relé. 200
79 Riadiaca jednotka SAM vzadu s poistkou a modulom relé. 200
80 Riadiaca jednotka SAM na strane vodiča s poistkou a modulom relé. 150
81 Poistková skrinka vnútorná 150
82 Platné pre motor  113.990 (E55 AMG),

156.983 (E63 AMG):

Poistka cez tesnenie pripojenia svorky 30:

Poistka F82A a F82B.

 150
F82A Poistka riadiacej jednotky čerpadla paliva naľavo

(156.983 (E63 AMG)).

Poistka riadiacej jednotky čerpadla paliva napravo

(156.983 (E63 AMG)).

 40
Relé čerpadla paliva (113.990 (E55 AMG),

156.983 (E63 AMG)).

 30
F82B Poistka relé vstrekovania vzduchu 40
83 Verzia taxi:

riadiaca jednotka multifunkčného špeciálneho vozidla (SVMCU [MSS]).

 30
84 Senzor batérie 5
85 Telefónne rozhranie;

Univerzálne prenosné rozhranie CTEL (UPCI [UHI]);

Riadiaca jednotka systému hands-free;

Riadiaca jednotka systému rozpoznávania hlasu.

 5
86 Vnútorné napájanie

(5A – do 2003; 30A – 2004-2006; 5A – od 2007).
Verzia USA: riadiaca jednotka SDAR 5
Týka sa vládnych vozidiel:

multifunkčná riadiaca jednotka špeciálneho vozidla (SVMCU [MSS]);

Verzia taxi:

multifunkčná riadiaca jednotka špeciálneho vozidla (SVMCU [MSS]).

 30
87 Pneumatická pumpa pre dynamickú kontrolu  sedačky. 30
88 Kontrolér TLC [HDS];

Kontrolér uzatvárania zadných dverí.

 30
89 Kontrolér nakladacej plochy  40
90 Reverzibilný navijak predný ľavý pre núdzové napájanie;

Riadiaca jednotka špeciálneho vozidla (SVMCU [MSS]).

 40
Do 02/03 pre motor 113.990 (E55 AMG):

Relé palivovej pumpy.

 30
91 multifunkčná riadiaca jednotka špeciálneho vozidla (SVMCU [MSS]). 40

O Mercedes Classe E W211 (2002-2009)

Mercedes Classe E W211, vyrábaný v rokoch 2002 až 2009, je známy svojou eleganciou a technologickou vyspelosťou. Tento model ponúka širokú škálu motorových možností, vrátane benzínových a naftových motorov, ktoré sa pohybujú od 1.8-litrového štvorvalca až po 5.5-litrový V8. W211 je vybavený pokročilými funkciami, ako sú vzduchové odpruženie AIRMATIC, systém COMAND a množstvo bezpečnostných prvkov. Jeho dizajn kombinuje klasické línie s modernými prvkami, čo z neho robí obľúbenú voľbu medzi milovníkmi luxusných vozidiel.

Schéma poistkovej skrinky Mercedes Classe E W211

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes Classe E W211, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou, v interiéri na strane vodiča a v batožinovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla.

Post correlati:

  1. Mercedes-Benz 190E (1990) – poistková skrinka
  2. Mercedes-Benz SLS AMG C197/R197 (2011-2015) – poistková skrinka
  3. Mercedes-Benz Classe S A217 (2014-2018) – poistková skrinka
  4. Mercedes-Benz Classe E W212 (2009-2016) – poistková skrinka
  5. Mercedes-Benz Classe C W203 (2000-2007) – poistková skrinka
  6. Mercedes-Benz Vito W638 (1996-2003) – poistková skrinka
  7. Mercedes ML W163 (1997-2005) – batérie
  8. Mercedes SL R230 (2001-2012) – batérie
Leggere  Mercedes-Benz SLK R170 (1995-2004) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
