BMW Z3 (1995-2002) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky BMW Z3 1995-2002, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
BMW Z3 (1995-2002) – schéma poistkovej skrinky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v BMW Z3 (1995-2002) je poistka 4 v poistkovej skrinke

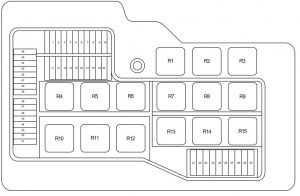

Predná distribučná skrinka
| Číslo |
Amp [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | ’95 -’99:
Relé klaksónu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ’99 -’02:
Relé klaksónu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Osvetlenie zrkadla na líčenie;
Ovládač skladacej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Jednotka ovládania rádia;
Zosilňovač antény AM/FM (s diaľkovým centrálnym zamykaním) Jednotka ovládania palubného monitora Spínač priestorového zvuku Rozhranie GPS prijímač Elektronika prenosu/prijmu/ Nabíjania Tlačidlo, skladacia strecha otvorená zatvorená Základné telefónne rozhranie Hlasový vstup Poistková skrinka Jednotka telematického ovládania (TCU-Everest) Modul univerzálneho elektronického nabíjania a súprava hands-free (ULF) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Mechanický sekvenčný prevod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Jednotka ovládania všeobecného modulu
Jednotka ovládania centra prepínania svetiel Modul tempomatu Spínač brzdových svetiel Špirálová pružina Modul spínača spojky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | Jednotka ovládania prístrojovej dosky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Senzor bočného airbagu LH (satellite)
Senzor bočného airbagu RH (satellite) Jednotka ovládania viacerých bezpečnostných systémov Hallov senzor, uzamknutie pásov Elektronická kontrola sedadla |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Centrum spínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Senzor prevrátenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Jednotka elektronického ovládania imobilizéra
Blokovanie prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Senzor dažďa
Ovládač prerušovaného chodu stieračov/ zadné trysky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Jednotka všeobecného ovládania modulu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | ’95 -’99:
Mechanický sekvenčný prevod |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | ’99 -’02:
Mechanický sekvenčný prevod; Kompensátor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 | Pompa pomocnej vody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Vnútorné elektrochromatické zrkadlo
Jednotka parkovacej vzdialenosti (PDC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Externé zrkadlo, strana pasažiera
Termický spínač, vyhrievané trysky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Otvorenie garážových dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Relé svetla cúvania
Spínač prevodovky Jednotka ovládania prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 5 | Modul ovládania vykurovania a klimatizácie
Relé ventilátora vykurovania Relé, kompresor klimatizácie Spínač s dvoma funkciami Odmlžovač cirkulujúceho vzduchu/zadného skla Spínač teploty Relé odmlžovania zadného skla (vymeniteľné) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Jednotka digitálneho ovládania elektroniky motora
Terminál relé výfuku 15 Digitálna elektronika dieselového motora Jednotka ovládania prevodovky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | Senzor hladiny oleja
Alternátor Spínač teploty Ovládač prevodovky Pripojenie dátovej zbernice |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | Spínač nastavenia zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 5 | Centrálny spínač svetiel
Svetlomet xenón – ľavý Svetlomet xenón – pravý Riadiaca jednotka adaptívneho svetlometu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 5 | Tlačidlo ASC/DSC
Jednotka ABS/DSC (s DSC) Centrum spínačov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 5 | Modul riadenia prístrojovej dosky
Kontrola čerpadla paliva (EKPS) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 50 | Relé modulu ABS / DSC;
Motor skladacej strechy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 50 | Relé čerpadla sekundárneho vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 50 | Relé ventilátora kúrenia;
Spínač ventilátora (s IHS); Výstupný stupeň ventilátora (s IHKA); Elektrický ventilátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | ’95 -’99:
Relé hmlových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ’99 -’02:
Relé hmlových svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 5 | Elektronika prenosu/prijmu/napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Hlasový vstup
Základné telefónne rozhranie Vyhadzovacia skrinka Kompenzátor Elektronika prenosu/prijmu/napájania Rozhranie Riadiaca jednotka telematiky (TCU-Everest) Deliteľ antény |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 5 | Senzor uhla riadenia, DSC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Riadiaca jednotka palubného monitora
Zosilňovač Riadiaca jednotka rádia CD menič Subwoofer Navigačný počítač Riadiaca jednotka video modulu Centrum spínačov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 30 | Centrum spínačov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 5 | Riadiaca jednotka prístrojovej dosky
Pripojenie dátovej zbernice |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | Zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 20 | Kontrolér prerušovaného chodu stieračov/zadných trysiek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 20 | Kontrolér skladacej strechy
Modul riadenia otváracej strechy Relé, skladacia strecha 1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé motora stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé stretávacích svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé diaľkových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé núdzových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé zadného deflektora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Relé motora čerpadla ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Pomocné relé stupňa 2 ventilátora
(vysoká rýchlosť). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Relé kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Pomocné relé stupňa 1 ventilátora
(nízka rýchlosť). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

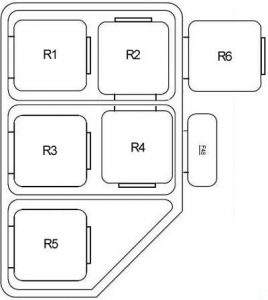

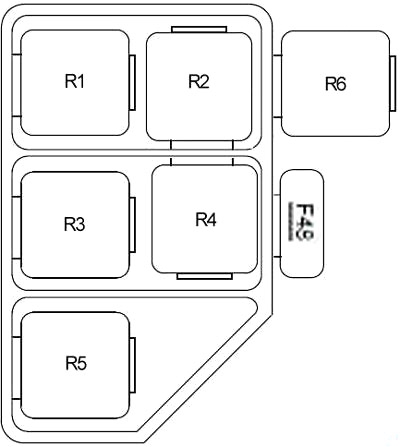

Podpora relé pod ľavou stranou prístrojovej dosky
| Č. br |
Amp [A] |
Popis |
| 48 | 40 | Kompressor klimatizácie |
| 50 | 5 | Bezpečnostný klaksón |
| Relé | ||
| R1 | Relé nezávislej ventilácie | |
| R2 | Dvojité relé | |
| R3 | Senzor upozornenia na kolíziu | |
| R4 | Prepínač denných svetiel | |
| R5 | Relé komfortu otváracej strechy | |
| R6 | Terminál relé výfuku R | |
Prepojovacia lišta pod ľavou stranou prístrojovej dosky
| Č. |
Amp [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15 | Relé klaksónu;
Palubný počítač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Terminál relé vypúšťania 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé zadných svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé motora stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé imobilizácie štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prepojovacia lišta pod pravou stranou prístrojovej dosky
| Nr | Relé |
| R1 | Relé svetiel hmlových svetiel predných |
| R2 | Relé svetiel na státie |
| R3 | Relé vyhrievania zámku dverí |
| R4 | Relé ventilátora zadného okna |
Poistková skrinka prídavná v batožinovom priestore
| Č. |
Amp [A] |
Popis |
| 49 | 50 | Modul skladací s mäkkou strechou |
Poistková skrinka relé
| Č. br |
Amp [A] |
Popis |
| 111 | 25 | Relé čerpadla |
| 222 | 5 | Riadiaca jednotka SMG |
Schéma poistiek a relé – BMW Z3
Týka sa vozidiel vyrobených v rokoch:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Riadiaca jednotka napájania predná
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | 1995-1999: Relé klaksónu |
| 15 | 1999-2002: Relé klaksónu | |
| 6 | 5 | Osvetlenie zrkadla na líčenie na strane vodiča |
| Osvetlenie zrkadla na líčenie, na strane cestujúceho | ||
| Riadiaca jednotka mäkkého strechu kabrioletu | ||
| 7 | 5 | Riadiaca jednotka rádia |
| Zosilňovač antény AM/FM (s centrálne zamykaním na diaľku) | ||
| Riadiaca jednotka palubného monitora | ||
| Spínač audio surround | ||
| Tyč | ||
| Navigačný počítač | ||
| GPS prijímač | ||
| Elektronika vysielania/prijímania/na nabíjanie | ||
| Tlačidlo, mäkký strech kabrioletu zatvorený | ||
| Telefón s základným rozhraním | ||
| Hlasový vstup | ||
| Rôzne | ||
| Vyberte poistkovú skrinku | ||
| Riadiaca jednotka telematiky (TCU-Everest) | ||
| Elektronický modul nabíjania a univerzálny handsfree (ULF) | ||
| 8 | 5 | Mechanická sekvenčná prevodovka |
| 9 | 5 | Riadiaca jednotka všeobecného modulu |
| Riadiaca jednotka centra prepínania svetiel | ||
| Modul tempomatu | ||
| Spínač brzdového svetla | ||
| Pružina volantu | ||
| Modul spínača spojky | ||
| 10 | 5 | Riadiaca jednotka prístrojovej dosky |
| 11 | 5 | Senzor bočného airbagu na ľavej strane (satellite) |
| Senzor bočného airbagu na pravej strane (satellite) | ||
| Viacúčelová riadiaca jednotka systému udržania | ||
| Senzor Hall, pracka bezpečnostného pásu vodiča | ||
| Senzor Hall, pracka bezpečnostného pásu cestujúceho | ||
| Elektronická kontrola sedadla | ||
| 12 | 7,5 | Centrálny spínač |
| 13 | 7,5 | Senzor prevrátenia |
| 14 | 5 | Elektronická riadiaca jednotka imobilizéra |
| Blokovanie prevodovky | ||
| 15 | 5 | Senzor dažďa |
| Riadiaca jednotka stierača s intervalovým umývaním, zadného | ||
| 16 | – | – |
| 17 | 30 | Riadiaca jednotka všeobecného modulu |
| 18 | 20 | Zapaľovač cigariet |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | 1995-1999: Mechanická sekvenčná prevodovka |
| 25 | 1999-2002: Mechanická sekvenčná prevodovka | |
| Kompenzátor | ||
| Centrálny spínač | ||
| 23 | 25 | Pompa pomocnej vody |
| 24 | 10 | Vnútorné elektrochromatické zrkadlo |
| Riadiaca jednotka parkovacej vzdialenosti (PDC) | ||
| 25 | 15 | Externé zrkadlo na strane cestujúceho |
| Termický spínač, vyhrievané trysky | ||
| 26 | 15 | Otvárač garážových dverí |
| 27 | 10 | Relé svetla cúvania |
| Spínač prevodovky | ||
| Riadiaca jednotka prevodovky | ||
| 28 | 5 | Modul riadenia kúrenia a klimatizácie |
| Relé vykurovacej ventilácie | ||
| Relé kompresora klimatizácie | ||
| Multifunkčný spínač recirkulácie vzduchu/rozmrazovača zadného okna | ||
| Spínač teploty | ||
| Relé rozmrazovača zadného okna (kabriolet) |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 29 | 20 | Jednotka digitálneho riadenia elektroniky motora |
| Terminál relé na vybitie 15 | ||
| Jednotka digitálneho riadenia dieselovej elektroniky | ||
| Jednotka riadenia prevodovky | ||
| 30 | 7,5 | Senzor úrovne oleja |
| Alternátor | ||
| Spínač teploty | ||
| Jednotka riadenia prevodovky | ||
| Konektor dátového spojenia | ||
| 31 | 5 | Spínač nastavenia zrkadla |
| 32 | 5 | Centrum riadenia osvetlenia uni |
| Svetlomet xenónový ľavý | ||
| Svetlomet xenónový pravý | ||
| Jednotka riadenia pre adaptívne svetlomety () | ||
| 33 | 5 | Tlačidlo ASC/DSC |
| Jednotka ABS/DSC (s DSC) | ||
| Centrálny spínač | ||
| 34 | 5 | Jednotka riadenia prístrojovej dosky |
| Kontrola čerpadla paliva (EKPS) | ||
| 35 | 50 | Jednotka ABS/DSC |
| Relé, ovládanie strechy kabrioletu | ||
| 36 | 50 | Relé čerpadla sekundárneho vzduchu |
| 37 | 50 | Relé vykurovacej ventilácie |
| Spínač ventilátora (s IHS) | ||
| Výstupná fáza ventilátora (s IHKA) | ||
| Elektrický ventilátor | ||
| 38 | 10 | 1995-1999: Relé hmlového svetla |
| 15 | 1999-2002: Relé hmlového svetla | |
| 39 | 5 | Elektronika vysielania/prijímania/nabíjania |
| 10 | Hlasový vstup | |
| Telefón s základným rozhraním | ||
| Vyberte poistkovú skrinku | ||
| Kompenzátor | ||
| Elektronika vysielania/prijímania/nabíjania | ||
| Tyč | ||
| Jednotka riadenia telematiky (TCU-Everest) | ||
| Rozdeľovač antény | ||
| 40 | 5 | Senzor uhla riadenia, DSC |
| 41 | 30 | Jednotka riadenia palubného monitora |
| Zosilňovač | ||
| Jednotka riadenia rádia | ||
| Menic CD | ||
| Odkladacia schránka pre subwoofer | ||
| Navigačný počítač | ||
| Jednotka riadenia video modulu | ||
| Centrálny spínač | ||
| 42 | 30 | Centrálny spínač |
| 43 | 5 | Jednotka riadenia prístrojovej dosky |
| Konektor dátového spojenia | ||
| 44 | 20 | Zosilňovač |
| 45 | 20 | Jednotka riadenia stierača s intervalovým umývaním, zadného |
| 46 | 20 | Jednotka riadenia mäkkého strešného kabrioletu |
| Jednotka riadenia modulu otváracej strechy | ||
| Relé kabrioletu 1 | ||
| Relé | ||
| R1 | Relé čerpadla paliva | |
| R2 | Modul riadenia motora | |
| R3 | Relé motora stierača | |
| R4 | Relé klaksónu | |
| R5 | Relé hmlového svetla | |
| R6 | Relé diaľkových svetlometov | |
| R7 | Relé diaľkových svetlometov | |
| R8 | Relé núdzových svetiel | |
| R9 | Relé ventilátora | |
| R10 | Relé zadného odmrazovača | |
| R11 | Relé ABS | |
| R12 | Relé motora čerpadla ABS | |
| R13 | Relé druhého stupňa pomocného ventilátora (vysoká rýchlosť) | |
| R14 | Relé kompresora klimatizácie | |
| R15 | Relé pomocného prvého stupňa ventilátora (nízka rýchlosť) | |
Podpora relé
Nachádza sa pod ľavou stranou prístrojovej dosky.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 48 | 40 | Kompresor klimatizácie |
| 50 | 5 | Bezpečnostný klaksón |
| Relé | ||
| R1 | Relé nezávislej ventilácie | |
| R2 | Dvojité relé | |
| R3 | Senzor upozornenia na poruchu | |
| R4 | Relé denného svetla | |
| R5 | Relé komfortu otváracej strechy | |
| R6 | Terminál relé výfuku R | |
Pripojovacia lišta č. 1
Nachádza sa pod ľavou stranou prístrojovej dosky.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 47 | 15 | Relé klaksónu |
| Palubný počítač | ||
| Relé | ||
| R1 | Terminál relé vybitia 30 | |
| R2 | Relé zadných svetiel | |
| R3 | Relé motora stierača | |
| R4 | Relé imobilizácie štartovacieho motora | |
Pripojovacia lišta č. 2
Nachádza sa pod pravou stranou prístrojovej dosky.
| Číslo | Relé |
|---|---|
| R1 | Relé hmlových svetiel predných |
| R2 | Relé svetiel polohy |
| R3 | Relé vykurovania zámku dverí |
| R4 | Relé ventilátora zadného okna |
Ďalšia poistková skrinka v batožinovom priestore
| Číslo | Ampere [A] | Popis |
|---|---|---|
| 49 | 50 | Náhradný mäkký horný modul |
Poistková skrinka relé
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 111 | 25 | Relé čerpadla hydrauliky |
| 222 | 5 | Riadiaca jednotka SMG |
O BMW Z3 (1995-2002)
BMW Z3, vyrábaný v rokoch 1995 až 2002, je ikonický športový automobil, ktorý sa stal populárnym vďaka svojmu elegantnému dizajnu a výkonným motorom. Tento model bol dostupný ako roadster s plátennou strechou a neskôr aj ako kupé. BMW Z3 ponúkalo rôzne motorové varianty, od štvorvalcového 1.8-litrového motora až po výkonné šesťvalcové motory s objemom 3.2 litra, ktoré boli súčasťou verzie M. Charakteristickými znakmi Z3 sú jeho dlhá kapota, krátke previsy a športový podvozok, čo z neho robí ideálny automobil pre nadšencov dynamickej jazdy.
Schéma poistkovej skrinky BMW Z3
Táto stránka zobrazuje schému poistkovej skrinky pre model BMW Z3, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pre spolujazdca, pod palubnou doskou, a ďalšia môže byť umiestnená v motorovom priestore. Na našich diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vášho vozidla.
