Alfa Romeo Brera (2005-2010) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Alfa Romeo Brera 2005-2010, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Alfa Romeo Brera (2005-2010) – schéma poistkovej skrinky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Alfa Romeo Brera (2005-2010) je poistka F44 v poistkovej skrinke na prístrojovej doske.

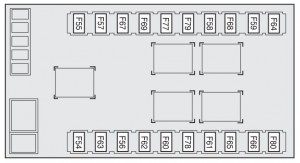

Poistková skrinka na prístrojovej doske

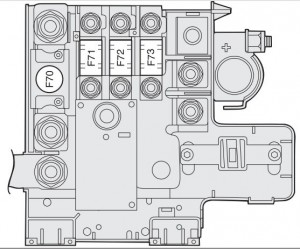

Poistková skrinka na kladnej strane batérie

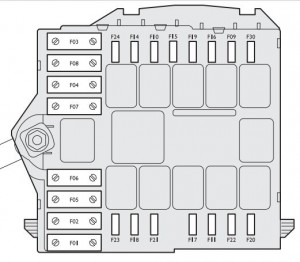

Poistková skrinka blízko batérie
Poistková skrinka v batožinovom priestore (ľavá strana)
Prehľadová tabuľka poistiek
| Popis | Číslo | Amperáž [A] | Poloha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet s tlmenými svetlami pravý | F14 | 10 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet s tlmenými svetlami ľavý | F15 | 10 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet s diaľkovými svetlami pravý | F12 | 15 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet s diaľkovými svetlami ľavý | F13 | 15 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné hmlové svetlo | F30 | 15 | Baterka (kladný pól) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet na cúvanie | F35 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tretie brzdové svetlo | F37 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné svetlo na osvetlenie | F39 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné svetlo na osvetlenie | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smerovky | F53 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Výstražné svetlá | F53 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Popis | Číslo | Amperáž [A] | Poloha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka motorového priestoru | F70 (POISTKA MAXI) | 150 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka na prístrojovej doske | F71 | 70 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ohrievač paliva (naftové verzie) | F73 | 60 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka štartovania | F01 (POISTKA MAXI) | 70 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka na prístrojovej doske | F01 (POISTKA MAXI) | 70 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor klimatizácie | F02 (POISTKA MAXI) | 40 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrický zámok riadenia | F03 (POISTKA MAXI) | 20 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odbočka brzdového systému (čerpadlo) | F04 (POISTKA MAXI) | 40 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odbočka brzdového systému (elektromagnetický ventil) | F05 (POISTKA MAXI) | 40 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladiča (nízka rýchlosť) | F06 (POISTKA MAXI) | 40 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladiča (vysoká rýchlosť) | F07 (POISTKA MAXI) | 40 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Striekací systém svetlometov | F09 | 20 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | F10 | 15 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dodatočné elektronické služby vstrekovača | F11 | 15 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| + INT pre systém elektronického vstrekovania | F 16 | 7,5 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Základné služby elektronického vstrekovania | F17 | 10 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odbočka riadenia motora | F18 | 15 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kompresor klimatizácie | F19 | 7,5 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie zadného skla | F20 | 20 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie čerpadla paliva | F21 | 20 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ignície cievky;Vstrekovače (benzín). | F22 | 15 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Základné služby elektronického vstrekovania (nafta) | F22 | 20 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie systému zosilnenia a systému rádiovej navigácie | F23 | 15 | Baterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odbočka palubného počítača;Cievka relé striekacích svetlometov. | F31 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odbočka dverí vodiča;Odbočka dverí pasažiera;
Zapínacie zariadenie. |
F32 | 15 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F33 | – | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F34 | – | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor a merač prietoku vody vo filtri na naftu | F35 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač brzdových svetiel;Ovládací panel na stredovej konzole. | F35 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tempomat | F35 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Senzor AQS | F35 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F36 | – | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odbočka prístrojovej dosky | F37 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolér predných svetlometov;Napájanie kontroléra plynových svetlometov (Bixenon). | F37 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aktuátor zamykania a odomykania batožinového priestoru | F38 | 15 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Na diagnostickom bode EOBD | F39 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka TPMS | F39 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Programovanie mobilného telefónu | F39 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka alarmového systému | F39 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém riadenia klimatizácie | F39 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné sklo vyhrievané | F40 | 30 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístroj na odmrazovanie trysiek svetlometov | F41 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prístroj na odmrazovanie vyhrievaného zrkadla | F41 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie bodu rozdelenia brzdy (ABS / VDC) – Bod rozdelenia uhla riadenia – Senzor náklonu | F42 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierač a tryska predného skla | F43 | 30 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovač cigariet na stredovej konzole | F44 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém radionavigácie | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka riadenia senzora dažďa | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bod rozdelenia volantu | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel ovládacích tlačidiel | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bod rozdelenia senzora parkovania | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stredová konzola ovláda svetlá | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie sedadla | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Predné okná | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Programovanie mobilného telefónu | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tlačidlo START / STOP | F49 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém airbagov | F50 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka riadenia TPMS | F51 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prednastavenie audio systému | F51 | 7,5 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bod rozdelenia prístrojovej dosky | F53 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zosilňovač audio systému s procesorom DSP | F54 | 30 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| + 30 zosilňovačov audio HI-FI | F54 | 30 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie pohybu sedadla vľavo | F56 | 25 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie sedadla vľavo | F57 | 7,5 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie pohybu sedadla vpravo | F60 | 25 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F61 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie sedadla vpravo | F67 | 7,5 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F58 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F59 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulická pumpa horná | F62 | 30 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jednotka riadenia horná a elektromagnetické ventily | F63 | 20 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F64 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F66 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F68 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F69 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F77 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie okna vľavo | F78 | 30 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prázdne | F79 | – | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie okna vpravo | F80 | 30 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Alfa Romeo Brera (2005-2010)
Alfa Romeo Brera, vyrábaná v rokoch 2005 až 2010, je elegantné športové kupé, ktoré si získalo srdcia mnohých automobilových nadšencov. Tento model sa vyznačuje svojím štýlovým dizajnom, ktorý kombinuje taliansku eleganciu s dynamickými líniami. Brera bola k dispozícii s rôznymi motorizáciami, vrátane benzínových motorov s objemom od 1.8 do 3.2 litra a dieselových variantov. Najvýkonnejšia verzia bola vybavená 3.2-litrovým V6 motorom, ktorý poskytoval skvelý výkon a jazdné vlastnosti. Interiér Brery je rovnako pôsobivý, s kvalitnými materiálmi a modernými technológiami, čo z nej robí ideálne vozidlo pre tých, ktorí hľadajú kombináciu štýlu a výkonu.
Schéma poistkovej skrinky Alfa Romeo Brera
Táto stránka zobrazuje schému poistkovej skrinky pre Alfa Romeo Brera, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod prístrojovou doskou. Na schémach sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektrických komponentov vo vozidle, a preto je dôležité mať k dispozícii presnú schému poistkovej skrinky.
