BMW Série 7 F01 a F02 (2009-2016) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky BMW Série 7 (F01 a F02) 2009‑2016, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

BMW Série 7 F01/F02 (2009-2016) – schéma poistiek

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016

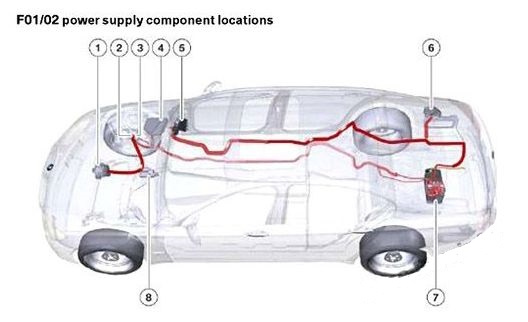

Poloha prvkov napájania

Nr	Poloha
1	Alternátor
2	Pozitívny pól batérie
3	Poistková skrinka distribúcie energie v motorovom priestore
4	Poistková skrinka elektroniky v motorovom priestore
5	Podpora prednej poistky za odkladacou schránkou
6	Podpora poistiek vzadu na pravej strane batožinového priestoru
7	Batéria
8	Motorček štartovania

Na konci príspevku nájdeš popis symbolov!

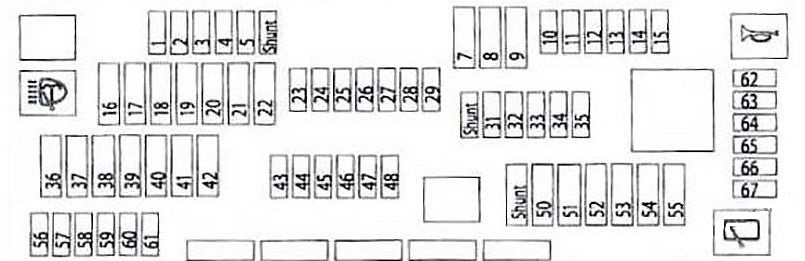

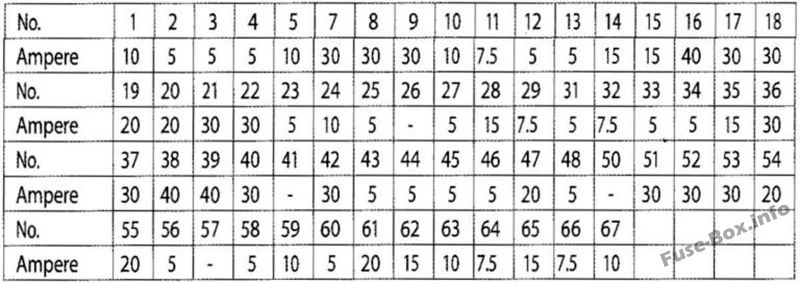

Poistková skrinka v odkladacej schránke

Nr	Amperáže [A]
1	10
2	5
3	5
4	5
5	10
7	30
8	30
9	30
10	10
11	7,5
12	5
13	5
14	15
15	15
16	40
17	30
18	30
19	20
20	20
21	30
22	30
23	5
24	10
25	5
26	–
27	5
28	15
29	7,5
31	5
32	7,5
33	5

34	5
35	15
36	30
37	30
38	40
39	40
40	30
41	–
42	30
43	5
44	5
46	5
47	20
48	5
50	–
51	30
52	30
53	30
54	20
55	20
56	5
57	–
58	5
59	10
60	5
61	20
62	15
63	10
64	7,5
65	15
66	7,5
67	10

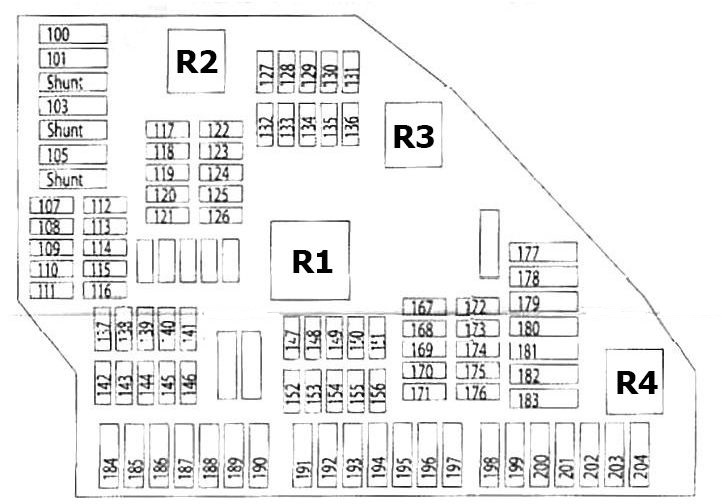

Poistková skrinka v batožinovom priestore

Poloha poistkovej skrinky

Nachádza sa na pravej strane, za krytom.

Nr	Amperáže [A]
100	20
101	40
103	20
105	30
107	5
108	5
109	10
110	10
111	20
112	5
113	5
114	5
115	–
116	–
117	5
118	7,5
119	15
120	5
121	5
122	–
123	5
124	5
125	–
126	–
127	–
128	10
129	–
130	–
131	5
132	5
133	–
134	5
135	5
136	5
137	5
138	5
139	5
140	7,5
141	–
142	20
143	10
144	10
145	20
146	–
147	15

148	20
149	10
150	–
151	10
152	5
153	5
154	5
155	15
156	5
167	5
168	5
169	5
170	5
171	–
172	–
173	–
174	–
175	10
176	15
177	20
178	30
179	30
180	30
181	30
182	40
183	40
184	20
158	30
186	–
187	30
188	30
189	40
190	30
191	–
192	30
191	–
194	–
195	30
196	–
197	30
198	30
199	30
200	40
201	–
202	30
203	30
204	30

Destinácia poistiek

Symbol	Číslo
	2, 35, 40, 43, 60, 180
	1, 13, 24, 39, 43, 45, 134
	19, 100, 145, 148
	4, 8, 10, 13, 24, 25, 31, 44, 113, 118, 120, 121, 123, 124, 131, 140, 170, 200
	33, 38, 56, 103, 136, 190
	8, 32
	34, 37, 45, 107, 118
	63, 64, 38, 178
	8, 13, 16, 66, 101, 154
	10, 13, 154
	29
	58, 169
	8
	43, 46, 121, 128, 137
	8, 62
	2, 8, 14, 15, 32, 110, 114, 143, 144, 149
	7, 8, 9, 17, 18, 32
	187, 188
	27, 31, 32, 52, 53, 67, 112
	33, 198, 199
OBD	3
	121, 177, 181

	46
	8, 51, 55
	203, 204
	8
	44, 48, 142
	5, 13, 48, 58, 66
	34, 37, 45
	8, 12, 13
	8, 11, 31, 44, 156
	35, 132, 195, 202
	135, 139, 184
	20, 21, 22, 35, 42, 47, 59
	152, 182
	168
	4, 28, 105, 118, 120, 170, 189, 200
	139
	8, 36
	8, 36
	153, 155, 183
	58, 61
	23, 27, 117
	100, 109, 151
	58,61
	54, 65, 147, 176

Niektoré relé sú nainštalované aj tu:

Nr	Popis
R1	Relé 30B
R2	Relé 30F
R3	Relé 15N
R4	Relé vyhrievania zadného okna

Poistky na batérii

Nachádza sa v batožinovom priestore, pod poťahom.

Poistková skrinka na batérii je chránená na batérii vozidla prostredníctvom kovovej západky. Na uvoľnenie poistkovej skrinky musia byť kovové spony stlačené nadol a von.

Poistková skrinka na batérii je vybavená poistkami pre nasledujúce elektrické zaťaženia:

Podpora poistiek predná (250 A)
Podpora poistiek zadná (100 A)
Poistková skrinka motorového priestoru (100 A)
– veľký elektrický ventilátor (850 W alebo 1000 W)
Elektrické čerpadlo chladiacej kvapaliny (100 A)
Inteligentný senzor batérie IBS

Význam symbolov poistiek BMW

Symbol	Význam
Symbol	Význam
	ABS;Kontrola trakcie.
	Funkcie volantu
	Modul ťažného zariadenia/prívesu
	HUD
	Systém štart/stop
	Elektrické zrkadlá
	Klakson
	Klimatizácia
	Predný/zadný zapaľovač;Zásuvka na nabíjanie odkladacej schránky.
	Vyhrievané sedadlá
	Nastavenie sedadla
	Modul dverí
	Elektrické okná
	OBD
	Ventilátor
	Tempomat
	Vyhrievané zadné sklo

Symbol	Význam
	Ohrievač kvapaliny na umývanie skiel
	Vykurovanie
	Interné svetlá
	Odometer
	Elektrický ventilátor
	Hlavné svetlá
	Modul svetiel
	CD menič
	Alarm
	Senzor parkovania
	Home Link (otvárač garáže)
	Pneumatické odpruženie (?)
	Indikátor jazdy/DSC/SMG
	Bezpečnostné pásy
	Tlak pneumatík
	Striekací systém na sklá
	Systém umývania svetlometov
	Otvoriteľná strecha
	Telefón

O BMW Série 7 F01 a F02 (2009-2016)

BMW Série 7 F01 a F02, vyrábané v rokoch 2009 až 2016, predstavujú luxusné sedany, ktoré kombinujú eleganciu s výkonnými technológiami. Tieto modely sú známe svojím sofistikovaným dizajnom a pokročilými funkciami, ktoré zahŕňajú najnovšie inovácie v oblasti automobilovej techniky. Pod kapotou môžu byť vybavené rôznymi motormi, vrátane šesťvalcových, osemvalcových a dokonca aj dvanásťvalcových verzií, ktoré poskytujú výnimočný výkon a plynulú jazdu. Interiér je navrhnutý s dôrazom na komfort a luxus, ponúkajúci vysokokvalitné materiály a najmodernejšie technológie pre vodiča aj pasažierov.

Schéma poistkovej skrinky BMW Série 7 F01 a F02

Táto stránka zobrazuje schému poistkovej skrinky pre modely BMW Série 7 F01 a F02, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v priestore motora a v interiéri vozidla, často pod palubnou doskou alebo v kufri. Schémy na tejto stránke detailne zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a spoľahlivosti vášho vozidla.
