BMW 530i – E34 (1991-1994) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky BMW 530i (E34) 1991-1994, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
BMW 530i – E34 (1991-1994) – schéma poistkovej skrinky
Rok výroby: 1991, 1992, 1993, 1994.
Poistka zapaľovača cigariet (zásuvka napájania) v BMW 530i – E34 (1991-1994) je poistka 5, 18, 21, 26 v poistkovej skrinke.

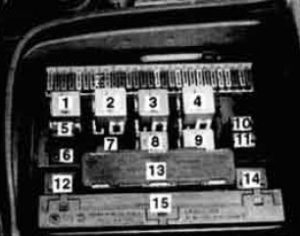

Skrinka na rozvod napájania vpredu
Blok poistiek sa nachádza v dolnej časti palubnej dosky na strane vodiča.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Konektor skratovania klaksónu; Telefón. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | Relé štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | Relé vypúšťania (terminál R) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé čerpadla ostrekovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé telefonického upozornenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Relé ABS (1994-95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Relé vypúšťania (K61) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Relé vypúšťania (K15) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Relé čerpadla pomocnej vody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Relé výstražných svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Kontroluje riadiaci modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Modul kontroly porúch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Modul kontroly lampy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

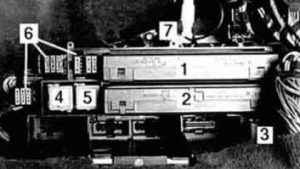

Poistková skrinka napájania zadná
Poistková skrinka zadná sa nachádza pod zadným sedadlom a obsahuje pomocné poistky. relé. a moduly riadenia.
| Č. | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Modul relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | Hlavný modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | Relé zadného vyhrievania skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé ochrany elektrického napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Bloky poistiek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Blok poistiek (1992 a neskôr) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skriňa elektroniky (E-box)
Skriňa elektroniky alebo skriňa E · box sa nachádza v pravom zadnom rohu motorového priestoru.
| Číslo | Popis |
| 1 | Modul riadenia ABS alebo Slip (trakcia) |
| 2) | Modul riadenia DME |
| 3) | Modul tempomatu |
| 4 | Relé systému (hlavné) |
| 5 | Relé čerpadla paliva |
| 6 | Relé vykurovania senzora kyslíka |
Pomocný panel relé
Pomocný panel relé je namontovaný v prednom ľavom rohu motorového priestoru.
| Č. | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Modul systému čistenia svetlometov/hmlových svetiel (Kanada) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | Relé normálnej rýchlosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | Relé vysokej rýchlosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé zvukového upozornenia telefónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Poistky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poloha poistky
Poistky od 1 do 29 sú namontované v poistkovej skrinke predného rozvodu napájania. Ďalšie polohy poistiek zahŕňajú poistkovú skrinku zadného rozvodu napájania (poistky č. 30-37 a č. 40-47) a panel relé pomocných zariadení (poistky č. 48, 49 alebo č. 55-56).
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | ABS (pozri aj Poistka 17)Kontrola súpravy smeroviek
(pozri aj Poistky 15, 17, 20, 29); Monitor lampy (pozri aj Poistky 2, 3, 5, 7, 10, 11, 13, 14, 15); Brzdové svetlá; Tempomat (pozri aj Poistka 17); Palubný počítač (pozri aj Poistky 17, 20); Elektronická kontrola škrtacej klapky (EML) (pozri aj Poistky 17, 20); Elektronická kontrola prevodovky (pozri aj Poistka 12, 17). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2) | 7,5 | Vstrekovanie paliva (iba motor M60)Svetlomety/hmlové svetlá
(pozri aj Poistky 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor lampy (pozri aj poistky 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Zapni núdzové svetlá (pozri aj Poistky 3, 6, 13, 14) Jednotka na kontrolu porúch (pozri aj Poistky 6, 10, 11). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3) | 7,5 | Svetlomety/hmlové svetlá (pozri aj Poistky 2, 5, 7, 10, 11, 13, 14, 24);
Monitor lampy (pozri aj Poistky 1, 2, 4, 5, 7, 10, 11, 13, 14, 15); Smerovky/núdzové svetlá (pozri aj Poistky 2, 6, 13, 14); Striekací systém svetlometov (Kanada) (pozri aj Poistky 4, 5, 17, 22, 24); Elektronika karosérie (ZKE) (pozri aj Poistky 4, 5, 17, 24, 30, 47). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Parkovacie svetlá/zadné/svetlá pre kabínu (pozri aj Poistky 5, 15, 20);
Monitor lampy (pozri aj Poistky 1, 2, 3, 5, 7, 10, 11, 13, 14, 15); Elektrické zrkadlá (pozri aj Poistky 5, 12); Striekací systém svetlometov (Kanada) (pozri aj Poistky 3, 5, 17, 22, 24); Elektronika karosérie (ZKE) (pozri aj Poistky 3, 5, 17, 24, 30, 47). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlomety / hmlové svetlá (pozri aj Poistky 2, 3, 7, 10, 11, 13, 14);
Striekací systém svetlometov (Kanada) (pozri aj Poistky 3, 4, 17, 22, 24); Parkovacie svetlá / pod kapotou (pozri aj Poistky 4, 15, 20); Osvetlenie registračnej značky (pozri aj 15, 21); Osvetlenie odkladacej schránky/zapaľovača cigariet (pozri aj Poistky 18, 21, 26); Vnútorné osvetlenie (pozri aj Poistky 17, 18, 20, 21); Monitor lampy (pozri aj Poistky 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Elektrické zrkadlá (pozri aj Poistky 4, 12); Elektronika karosérie (ZKE) (pozri aj Poistky 3, 5, 17, 24, 30, 47). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Smerovky/núdzové svetlá (pozri aj Poistky 2, 3, 13, 14)
Jednotka na kontrolu porúch (pozri aj Poistky 2, 10, 11). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Svetlomety/hmlové svetlá (pozri aj Poistky 2, 3, 5, 10, 11, 13, 14, 15).
Monitor lampy (pozri aj Poistky 1, 2, 3, 4, 5, 10, 11, 13, 14). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Klaksón;Integrované predpisy
o klimatickej správe (IHKR) (pozri aj Poistky 19, 20, 27, 29, 46); Mobilný telefón (pozri aj Poistky 18, 31); Pomocný ventilátor (pozri aj Poistky 25, 29). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Svetlomety/hmlové svetlá (pozri aj Poistky 2, 3, 5, 7, 11, 13, 14);
Monitor lampy (pozri aj Poistky 1, 2, 3, 4, 5, 7, 11, 13, 14, 15); Jednotka na kontrolu porúch (pozri aj Poistky 2, 10, 11). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Svetlomety/hmlové svetlá (pozri aj Poistky 2, 3, 5, 7, 10, 13, 14);
Monitor lampy (pozri aj Poistky 1, 2, 3, 4, 5, 7 10, 13, 14, 15); Jednotka na kontrolu porúch (pozri aj Poistky 2, 10, 11). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Ohrievače trysiek predného stierača;Rezervné svetlá;
Elektrické zrkadlá; Pamäťové miesta (pozri aj Poistky 16, 18, 42); Elektronická kontrola prevodovky (pozri aj Poistka 1, 17). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Svetlomety/hmlové svetlá (pozri aj Poistky 2, 3, 5, 7, 10,11, 14);
Smerovky/núdzové svetlá (pozri aj Poistky 2, 3, 6, 14); Monitor lampy (pozri aj Poistky 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Svetlomety/hmlové svetlá (pozri aj Poistky 2, 3, 5, 7, 10, 11, 13, 37);
Smerovky/núdzové svetlá (pozri aj Poistky 2, 3, 6, 13); Monitor lampy (pozri aj Poistky 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Parkovacie svetlá/zadné/svetlá pre kabínu (pozri aj Poistky 4, 5, 20);
Osvetlenie značky (pozri aj Poistky 5, 21); Brzdové svetlá
Striekací systém svetlometov (Kanada) (pozri aj Poistky 3, 4, 5, 17, 24), (pozri aj Poistku 44) Elektronika centrálnej jednotky (ZKE) (pozri aj Poistky 3, 4, 5, 17, 30, 47) (pozri aj Poistky 9, 19, 20, 29, 46) (pozri aj Poistky 9, 19, 20, 24, 27, 46) Pomocný ventilátor (pozri aj Poistku 25) Sada ukazovateľov (pozri aj Poistky 1, 17, 20) (pozri aj Poistky 17, 31, 47) Elektronika centrálnej elektroniky (ZKE) (pozri aj Poistky 3, 4, 5, 17, 24, 47) Vnútorné osvetlenie (pozri aj Poistky 5, 17, 18, 20, 21) Kontrola tlaku stieračov (SWS) (pozri aj Poistku 15, 22) Elektrický strešný okno (pozri aj Poistky 17, 30, 31) Ovládanie okien (pozri aj Poistky 17, 30,31) Centrálne zamykanie (pozri aj Poistky 30, 31) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O BMW 530i – E34 (1991-1994)
BMW 530i – E34 je súčasťou tretej generácie radu 5, ktorá bola vyrábaná v rokoch 1991 až 1994. Tento model je známy svojou kombináciou elegancie a výkonu, čo z neho robí obľúbenú voľbu medzi nadšencami značky BMW. Pod kapotou sa nachádza motor V8 s objemom 3.0 litra, ktorý poskytuje dostatočný výkon pre dynamickú jazdu. Interiér vozidla je navrhnutý s dôrazom na komfort a kvalitu, pričom ponúka množstvo moderných funkcií, ktoré boli v tej dobe považované za špičkové. BMW 530i – E34 je známe aj svojou spoľahlivosťou a robustnou konštrukciou, čo prispieva k jeho dlhej životnosti na cestách.
Schéma poistkovej skrinky BMW 530i – E34
Táto stránka zobrazuje schému poistkovej skrinky pre BMW 530i – E34, ktorá je kľúčová pre správnu údržbu a opravy elektrických komponentov vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod palubnou doskou alebo v blízkosti vodičových dverí. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby poskytovala jednoduchý prístup a jasné označenie pre rýchlu identifikáciu a výmenu poistiek.
