Yuchai YC25-8 – poistková skrinka
Schéma poistiek a relé – Yuchai YC25-8

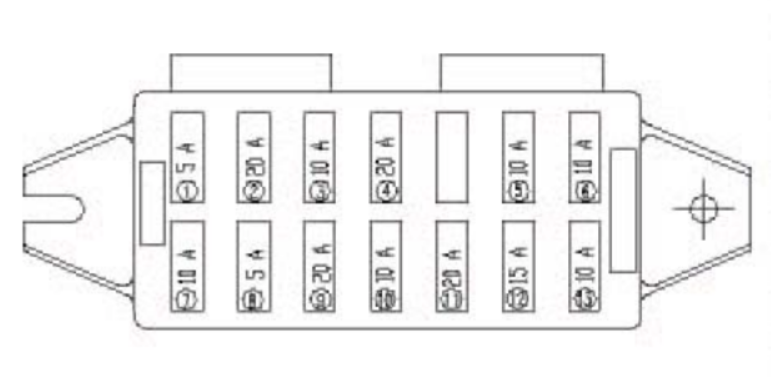

PANEL POISTIEK
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 | Spínač elektromagnetického ventilu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Klimatizácia ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Alarm zadného svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Spínač napájania, relé zastavenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Zosilňovač klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Asistent spínača štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Vnútorné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Naštartuj motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Motor, elektrická trúba | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Pracovné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Stierač dažďa, relé náklonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Yuchai YC25-8 – poistková skrinka ()
Yuchai YC25-8 je kompaktný rýpadlo-nakladač, ktorý je známy svojou spoľahlivosťou a efektívnosťou pri práci na staveniskách. Tento model je vybavený výkonným motorom, ktorý poskytuje dostatočný výkon pre rôzne stavebné úlohy. Yuchai YC25-8 je navrhnutý tak, aby bol ľahko ovládateľný a ponúka vynikajúcu manévrovateľnosť, čo je ideálne pre prácu v obmedzených priestoroch. Jeho robustná konštrukcia a kvalitné komponenty zabezpečujú dlhú životnosť a nízke prevádzkové náklady.
Schéma poistkovej skrinky Yuchai YC25-8 – poistková skrinka
Táto stránka zobrazuje schému poistkovej skrinky pre Yuchai YC25-8, ktorá je nevyhnutná pre správnu údržbu a opravu elektrického systému tohto stroja. Typické umiestnenie poistkovej skrinky v tomto modeli je v blízkosti ovládacieho panelu, čo umožňuje ľahký prístup pri kontrole alebo výmene poistiek. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo pomáha pri rýchlej identifikácii a riešení problémov. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a efektívnosť prevádzky Yuchai YC25-8.
