Polestar 1 – schéma poistky

Rok výroby: 2020, 2021.

Poistky zapaľovač cigariet (zásuvky napájania) v Polestar 1 sú poistky 45 (elektrická zásuvka) a 77 (elektrická zásuvka v batožinovom priestore) v poistkovej skrinke v priestore pre cestujúcich.

2020

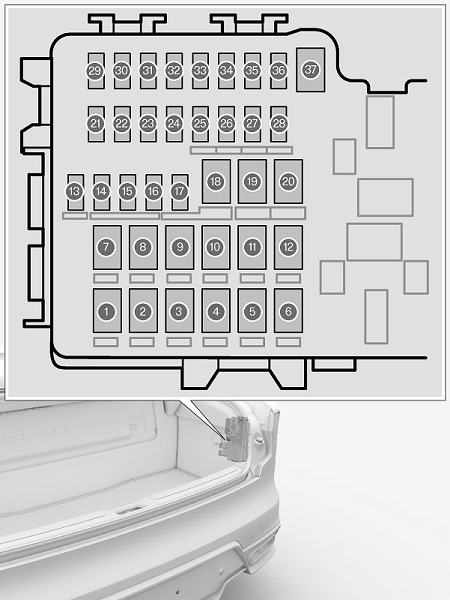

Poistky v batožinovom priestore

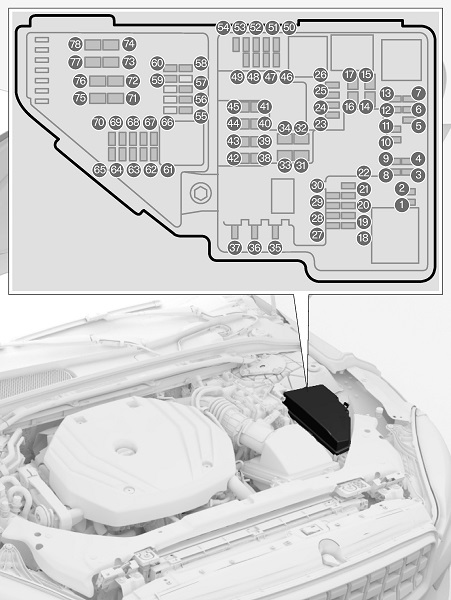

Poistky v motorovom priestore

Číslo	Popis	Amper [A]	Typ
Číslo	Popis	Amper [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	–	–	Micro
4	Modul riadenia aktuátora pre aktiváciu/zmenu automatickej prevodovky	5	Micro
5	Modul riadenia vyhrievača vysokého napätia kvapaliny chladenia motora s vnútorným spaľovaním; Poistkové skrinky vysokého napätia, pravá a ľavá.	10	Micro
6	Modul riadenia pre klimatizáciu; Uzatvárací ventil pre výmenník tepla; Uzatvárací ventil pre chladivo, ktoré prechádza systémom klimatizácie.	5	Micro
7	Modul riadenia pre hybridnú batériu; Invertor vysokého napätia pre generátor/štartér vysokého napätia pripojený s invertorom napätia 500 V-12 V; Modul riadenia elektrických motorov na zadnej osi.	10	Micro
8	–	–	Micro
9	Invertor pre riadenie napájania elektrických motorov zadnej osi	10	Micro
10	Modul riadenia pre hybridnú batériu; Invertor vysokého napätia pre generátor/štartér vysokého napätia pripojený s invertorom napätia 500 V-12 V.	10	Micro
11	Jednotka nabíjania	5	Micro
12	Uzatvárací ventil chladiva hybridnej batérie; batéria vysokého napätia, zadná	7,5	Micro
13	Čerpadlo kvapaliny chladenia pre elektrický pohonný systém	20	Micro
14	Ventilátor chladenia pre hybridné komponenty	25	MCase
15	Čerpadlo vody na chladenie pre batériu vysokého napätia	25	MCase
16	–	–	MCase
17	–	–	MCase
18	Výpočtová jednotka	5	Micro
19	–	–	Micro
20	Batéria vysokého napätia, zadná	5	Micro
21	–	–	Micro
22	–	–	Micro
23	–	–	Micro
24	Zásuvka 12 V v prednej stredovej konzole	15	Micro
25	Zásuvka 12 V v stredovej konzole, blízko priestoru pre nohy v druhom rade sedadiel; Zásuvka 12 V v stredovej konzole, medzi zadnými sedadlami; USB porty v stredovej konzole, medzi zadnými sedadlami.	15	Micro
26	–	–	Micro
27	–	–	Micro
28	Ľavý svetlomet	15	Micro
29	Pravý svetlomet	15	Micro
30	–	–	Micro
31	–	–	MCase
32	–	–	MCase
33	Umývač svetlometov	25	MCase
34	Umývač čelného skla	25	MCase
35	–	–	Micro
36	Klaksón	20	Micro
37	Sirenka	5	Micro
38	Modul riadenia brzdového systému (ventily, parkovacia brzda)	40	MCase

Číslo	Popis	Ampér [A]	Typ
39	Stierače	30	MCase
40	Poistková skrinka kontaktorov vysokého napätia, pravá a ľavá	25	MCase
41	–	–	MCase
42	Stacionárne kúrenie *	20	MCase
43	–	–	MCase
44	–	–	MCase
45	–	–	MCase
46	Poskytované pri zapnutom zapaľovaní: Riadiaca jednotka motora; Prenosové komponenty; Elektrický servomotor riadenia; Centrálna elektronická jednotka	5	Micro
47	Hluk vonku z auta (v niektorých trhoch)	5	Micro
48	Pravý svetlomet	15	Micro
49	Alkoholový blokátor *	5	Micro
50	–	–	Micro
51	–	–	Micro
52	airbag; Senzor hmotnosti pasažiera	5	Micro
53	Ľavý svetlomet	15	Micro
54	Senzor pedála akcelerátora	5	Micro
55	Riadiaca jednotka prevodovky; Riadiaca jednotka pre volič prevodov.	15	Micro
56	Riadiaca jednotka motora (ECM)	5	Micro
57	–	–	Micro
58	–	–	Micro
59	–	–	Micro
60	–	–	Micro
61	Riadiaca jednotka motora; Štartér; jednotka telesa škrtiaceho ventilu; Ventil pre turbodúchadlo.	20	Micro
62	solenoidy; Ventil; Termostat pre chladenie motora.	10	Micro
63	Regulátory podtlaku; Ventil pre elektrický obchvat: Ventil pre vetranie.	7,5	Micro
64	Riadiaca jednotka, tlmič krídla; Riadiaca jednotka, teleso škrtiaceho ventilu chladiča	5	Micro
65	–	–	Micro
66	Lambda sonda predná a zadná	15	Micro
67	Elektromagnet olejového čerpadla motora; Magnetická spojka A/C; Lambda sonda predná, stredná a zadná.	15	Micro
68	–	–	Micro
69	Riadiaca jednotka motora (ECM)	20	Micro
70	Zapaľovacie cievky; Zapaľovacie sviečky.	15	Micro
71	–	–	MCase
72	–	–	MCase
73	Riadiaca jednotka čerpadla prevodového oleja	30	MCase
74	–	–	MCase
75	Aktuátor prevodovky	25	MCase
76	–	–	MCase
77	–	–	MCase
78	–	–	MCase

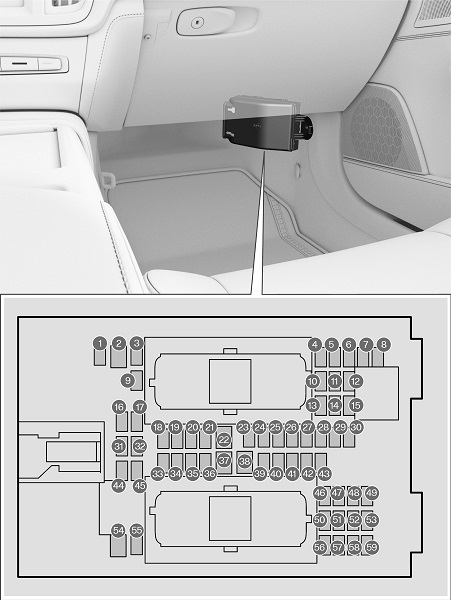

Poistky pod priestorom pre cestujúcich

Číslo	Popis	Ampér [A]	Typ
Číslo	Popis	Ampér [A]	Typ
1	–	–	Micro
2	–	–	MCase
3	–	–	Micro
4	Senzor pohybu *	5	Micro
5	–	–	Micro
6	Displej vodiča	5	Micro
7	Klávesnica v stredovej konzole	5	Micro
8	Senzor slnka	5	Micro
9	–	–	Micro
10	–	–	Micro
11	Modul riadenia	5	Micro
12	Modul ovládania spínača štartovania a kontroly parkovacej brzdy	5	Micro
13	Modul riadenia pre vyhrievaný volant *	15	Micro
14	–	–	Micro
15	–	–	Micro
16	–	–	Micro
17	–	–	Micro
18	Modul kontroly klimatizácie	10	Micro
19	Blokovanie riadenia	7,5	Micro
20	Diagnostický port OBDII	10	Micro
21	Centrálny displej	5	Micro
22	Modul ventilátora pre prednú klimatizáciu	40	MCase
23	USB ROZDELIŤ	5	Micro
24	Kontrola osvetlenia; Osvetlenie interiéru; zatemnenie vnútorného zrkadla; Senzor dažďa a svetla; Klávesnica v stredovej konzole, blízko priestoru pre nohy zadného sedadla *; Predné sedadlá elektricky nastaviteľné; Ovládacie panely v zadných dverách; Modul ventilátora pre klimatizáciu vľavo/vpravo.	7,5	Micro
25	Modul kontroly pre funkciu asistencie vodiča	5	Micro
26	–	–	Micro
27	Head-up displej	5	Micro
28	Osvetlenie priestoru pre cestujúcich	5	Micro
29	–	–	Micro

Číslo	Popis	Amper [A]	Typ
30	Displej v konzole strechy (upozornenie na zapnutie bezpečnostných pásov/smerovka airbagu na prednom sedadle pasažiera)	5	Micro
31	–	–	Micro
32	–	–	Micro
33	Kontrola v dverách vodiča	20	Micro
34	–	–	Micro
35	Modul kontroly pre auto pripojené na internet; modul kontroly pre Polestar Connect.	5	Micro
36	Kontrola v dverách pasažiera	20	Micro
37	Audio kontrolný zariadenie (zesilovač)	40	MCase
38	–	–	MCase
39	Modul multibandovej antény	5	Micro
40	Moduly pre komfortné sedadlá (masáž) predné *	5	Micro
41	–	–	Micro
42	–	–	Micro
43	Modul kontroly čerpadla paliva	15	Micro
44	Bobiny relé v elektrickej skrini v motorovom priestore; bobina relé čerpadla prevodového oleja.	5	Micro
45	Otvorenie zadného dverí pohybom nohy	5	Micro
46	Vyhrievanie sedadiel, predná strana vodiča	15	Micro
47	Vyhrievanie sedadiel, predná strana pasažiera	15	Micro
48	Čerpadlo chladiacej kvapaliny	7,5	Micro
49	–	–	Micro
50	Kontrola v ľavých dverách	20	Micro
51	–	–	Micro
52	–	–	Micro
53	Modul kontroly Sensus	10	Micro
54	–	–	MCase
55	–	–	Micro
56	Kontrola v pravých dverách	20	Micro
59	–	–	Micro
58	–	–	Micro
59	Hlavná poistka systému infotainmentu	15	Micro

2021

Poistky v batožinovom priestore

Číslo	Popis	Amper [A]	Typ
Číslo	Popis	Amper [A]	Typ
1	Ohrievač zadného okna	30	MCase
2	Centrálny elektronický modul	40	MCase
3	–	–	MCase
4	–	–	MCase
5	–	–	MCase
6	–	–	MCase
7	Elektricky nastaviteľné predné sedadlo pre cestujúceho	20	MCase
8			MCase
9	Elektricky nastaviteľný zadný kryt	25	MCase
10	Modul pravých predných dverí	20	MCase
11	–	–	MCase
12	Modul napínača bezpečnostného pásu, pravá strana	40	MCase
13	Bobiny relé	5	Micro
14	Elektricky nastaviteľné sedadlo vodiča	20	Micro
15	–	–	Micro
16	Alkoholový zámok *	5	Micro
17	Digitálny kľúč	5	Micro
18	–	–	MCase

Číslo	Popis	Amper [A]	Typ
19	Modul predných dverí na ľavej strane	20	MCase
20	Modul predpínača bezpečnostného pásu, ľavá strana	40	Micro
21	Parkovacia kamera; Modul širokouhlého zobrazenia.	5	Micro
22	–	–	Micro
23	–	–	Micro
24	–	–	Micro
25	Napájanie so zapnutým zapaľovaním	10	Micro
26	–	–	Micro
27	–	–	Micro
28	–	–	Micro
29	–	–	Micro
30	Informácie o mŕtvom uhle ( BLIS ): riadiaci modul, vonkajší zvuk pri cúvaní.	5	Micro
31	–	–	Micro
32	Moduly predpínačov bezpečnostných pásov	5	Micro
33	Aktivátor spaľovania (benzín, niektoré varianty motora)	5	Micro
34	Aktívny profil	10	Micro
35	–	–	Micro
36	–	–	Micro
37	–	–	MCase

Poistky v motorovom priestore

Číslo	Popis	Amper [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	–	–	Micro
4	Modul riadenia aktora pre aktiváciu/zmenu automatickej prevodovky	5	Micro
5	Modul riadenia vysokonapäťového ohrievača chladiacej kvapaliny motora s vnútorným spaľovaním; Poistkové skrinky vysokonapäťových kontaktorov, pravá a ľavá.	10	Micro
6	Modul riadenia pre klimatizáciu; Uzatvárací ventil pre výmenník tepla; Uzatvárací ventil pre chladiacu kvapalinu, ktorá prechádza systémom klimatizácie.	5	Micro
7	Modul riadenia pre hybridnú batériu; Vysokonapäťový invertor pre generátor/štartér pripojený s napäťovým meničom 500 V-12 V; Modul riadenia elektrických motorov na zadnej náprave.	10	Micro
8	–	–	Micro
9	Invertor pre riadenie napájania elektrických motorov zadnej nápravy	10	Micro
10	Modul riadenia pre hybridnú batériu; Vysokonapäťový invertor pre generátor/štartér pripojený s napäťovým meničom 500 V-12 V.	10	Micro
11	Jednotka nabíjania	5	Micro
12	Uzatvárací ventil chladiacej kvapaliny hybridnej batérie; vysokonapäťová batéria, zadná	7,5	Micro
13	Čerpadlo chladiacej kvapaliny pre systém elektrického pohonu	20	Micro
14	Ventilátor chladenia pre hybridné komponenty	25	MCase
15	Čerpadlo chladiacej vody pre vysokonapäťovú batériu	25	MCase
16	–	–	MCase
17	–	–	MCase
18	Jednotka výpočtu	5	Micro
19	–	–	Micro
20	Vysokonapäťová batéria, zadná	5	Micro
21	–	–	Micro
22	–	–	Micro
23	–	–	Micro
24	Zásuvka 12 V v prednej stredovej konzole	15	Micro
25	Zásuvka 12 V v stredovej konzole, blízko priestoru pre nohy v druhom rade sedadiel; Zásuvka 12 V v stredovej konzole, medzi zadnými sedadlami; USB porty v stredovej konzole, medzi zadnými sedadlami.	15	Micro
26	–	–	Micro
27	–	–	Micro
28	Ľavý svetlomet	15	Micro
29	Pravý svetlomet	15	Micro
30	–	–	Micro
31	–	–	MCase
32	–	–	MCase
33	Umývač svetlometov	25	MCase
34	Umývač čelného skla	25	MCase
35	–	–	Micro
36	klaksón	20	Micro
37	Sirenetta	5	Micro
38	Modul riadenia brzdového systému (ventily, parkovacia brzda)	40	MCase
39	Stierače	30	MCase
40	Poistkové skrinky vysokonapäťových kontaktorov, pravá a ľavá	25	MCase
41	–	–	MCase
42	Stacionárne vykurovanie *	20	MCase
43	–	–	MCase
44	–	–	MCase
45	–	–	MCase
46	Poskytované pri zapnutom zapaľovaní: Modul riadenia motora; Prenosové komponenty; Elektrický servomechanizmus riadenia; Centrálny elektronický modul	5	Micro
47	Hluk z vonkajšej strany auta (na niektorých trhoch)	5	Micro
48	Pravý svetlomet	15	Micro
49	Alkoholový blok *	5	Micro
50	–	–	Micro
51	–	–	Micro
52	airbag; Senzor hmotnosti pasažiera	5	Micro
53	Ľavý svetlomet	15	Micro
54	Senzor pedála akcelerátora	5	Micro
55	Modul riadenia prevodovky; Modul riadenia pre volič prevodov.	15	Micro
56	Modul riadenia motora (ECM)	5	Micro
57	–	–	Micro
58	–	–	Micro
59	–	–	Micro
60	–	–	Micro
61	Modul riadenia motora; Štartér; jednotka telesa škrtiacej klapky; Ventil pre turbodúchadlo.	20	Micro
62	solenoidy; Ventil; Termostat pre chladiaci systém motora.

Číslo	Popis	Amper [A]	Typ
1	–	–	Micro
2	–	–	Micro
3	–	–	Micro
4	Modul riadenia aktora pre aktiváciu/zmenu automatickej prevodovky	5	Micro
5	Modul riadenia vyhrievača vysokého napätia kvapaliny chladenia motora; Poistkové skrinky vysokého napätia, pravá a ľavá.	10	Micro
6	Modul riadenia pre klimatizáciu; Uzatvárací ventil pre výmenník tepla; Uzatvárací ventil pre chladivo, ktoré prechádza systémom klimatizácie.	5	Micro
7	Modul riadenia pre hybridnú batériu; Invertor vysokého napätia pre generátor/štartér vysokého napätia pripojený s invertorom napätia 500 V-12 V; Modul riadenia elektrických motorov na zadnej osi.	10	Micro
8	–	–	Micro
9	Invertor pre riadenie napájania elektrických motorov zadnej osi	10	Micro
10	Modul riadenia pre hybridnú batériu; Invertor vysokého napätia pre generátor/štartér vysokého napätia pripojený s invertorom napätia 500 V-12 V.	10	Micro
11	Jednotka nabíjania	5	Micro
12	Uzatvárací ventil chladiva hybridnej batérie; batéria vysokého napätia, zadná	7,5	Micro
13	Čerpadlo kvapaliny chladenia pre systém elektrického pohonu	20	Micro
14	Ventilátor chladenia pre hybridné komponenty	25	MCase
15	Čerpadlo vody na chladenie pre batériu vysokého napätia	25	MCase
16	–	–	MCase
17	–	–	MCase
18	Jednotka výpočtu	5	Micro
19	–	–	Micro
20	Batéria vysokého napätia, zadná	5	Micro
21	–	–	Micro
22	–	–	Micro
23	–	–	Micro
24	Zásuvka 12 V v prednej stredovej konzole	15	Micro
25	Zásuvka 12 V v stredovej konzole, blízko priestoru pre nohy v druhom rade sedadiel; Zásuvka 12 V v stredovej konzole, medzi zadnými sedadlami; USB porty v stredovej konzole, medzi zadnými sedadlami.	15	Micro
26	–	–	Micro
27	–	–	Micro
28	Ľavý svetlomet	15	Micro
29	Pravý svetlomet	15	Micro
30	–	–	Micro
31	–	–	MCase
32	–	–	MCase
33	Umývač svetlometov	25	MCase
34	Umývač čelného skla	25	MCase
35	–	–	Micro
36	klaksón	20	Micro
37	Sirenka	5	Micro
38	Modul riadenia brzdového systému (ventily, parkovacia brzda)	40	MCase
39	Stierače	30	MCase
40	Poistkové skrinky vysokého napätia, pravá a ľavá	25	MCase
41	–	–	MCase
42	Stacionárne kúrenie *	20	MCase
43	–	–	MCase
44	–	–	MCase
45	–	–	MCase
46	Poskytované pri zapnutom zapaľovaní: Modul riadenia motora; Prenosové komponenty; Elektrický servomechanizmus riadenia; Centrálny elektronický modul	5	Micro
47	Hluk vonku z auta (na niektorých trhoch)	5	Micro
48	Pravý svetlomet	15	Micro
49	Alkoholový blok *	5	Micro
50	–	–	Micro
51	–	–	Micro
52	airbag; Senzor hmotnosti pasažiera	5	Micro
53	Ľavý svetlomet	15	Micro
54	Senzor pedála akcelerátora	5	Micro
55	Modul riadenia prevodovky; Modul riadenia pre volič prevodov.	15	Micro
56	Modul riadenia motora (ECM)	5	Micro
57	–	–	Micro
58	–	–	Micro
59	–	–	Micro
60	–	–	Micro
61	Modul riadenia motora; Štartér; jednotka telesa škrtiacej klapky; Ventil pre turbodúchadlo.	20	Micro
62	solenoidy; Ventil; Termostat pre systém chladenia motora.

O Polestar 1 (2020-2021)

Polestar 1 je luxusné hybridné kupé, ktoré bolo vyrábané v rokoch 2020 až 2021. Tento model je známy svojím elegantným dizajnom a pokročilými technológiami. Polestar 1 je vybavený hybridným pohonom, ktorý kombinuje benzínový motor s elektrickými motormi, čím poskytuje vysoký výkon a zároveň znižuje emisie. Vozidlo ponúka výkon až 609 koní a krútiaci moment 1000 Nm, čo umožňuje dynamickú jazdu. Interiér je navrhnutý s dôrazom na komfort a moderné technológie, vrátane pokročilého infotainment systému a kvalitných materiálov.

Schéma poistkovej skrinky Polestar 1

Táto stránka zobrazuje schému poistkovej skrinky pre model Polestar 1, ktorá je kľúčová pre údržbu a opravy vozidla. Polestar 1 má typicky poistkovú skrinku umiestnenú v motorovom priestore a ďalšiu v interiéri vozidla, zvyčajne pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je dôležitým prvkom, ktorý zabezpečuje správnu funkčnosť elektrických komponentov vozidla.
