Renault Safrane (1992-2000) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Renault Safrane (1992–2000), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Renault Safrane

Týka sa vozidiel vyrobených v rokoch:

1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 a 2000.

Kabína

Hlavná poistková skrinka sa nachádza na ľavej strane prístrojovej dosky.

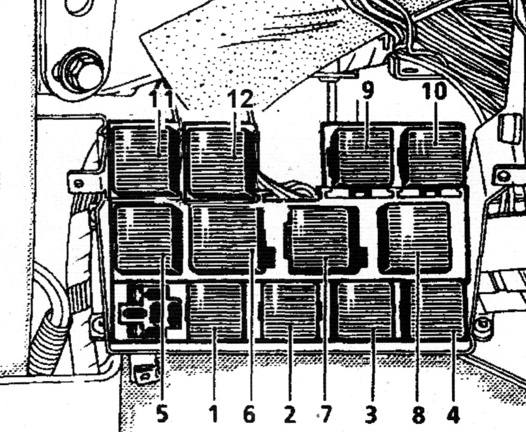

Relé

Popis

1. Relé distribúcie pri štartovaní
2. Relé vyhrievania zadného okna
3. Relé predných hmlových svetlometov
4. Relé deň/noc
5. Žiarovka nezhasnutá
6. Relé zadného stierača
7. Relé predného stierača
8. Aktivuje signál a relé alarmu
9. Relé rodičovského zámku
10. Relé elektrického okna

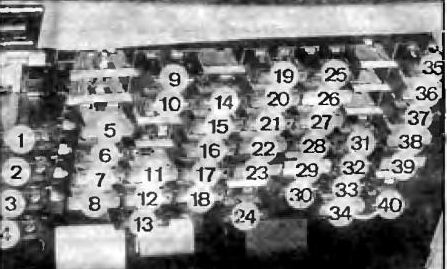

Poistková skrinka

Popis

1. 40 Elektrické okno predné pravé
2. 40 Vyhrievané zadné okno
3. 40 Elektrické okno predné ľavé
4. 40 Klimatizácia
5. 25 Elektrický zámok dverí
6. 10 smerovky, výstražné svetlá
7. 20 Predný stierač
8. 25 Pamäť polohy nastavenia výbavy
9. 10 Osvetlenie rozmerov, reostat osvetlenia, osvetlenie prístrojovej dosky a odkladacej schránky, kontrola svetlometov
10. 10 Bočné osvetlenie ľavé, zapaľovač, rádio, volič automatickej prevodovky, kontrola vykurovania
11. 20 Ventilátory vykurovania
12. 15 Systém klimatizácie
13. 10 Elektrické zrkadlo, výstražné svetlá, zadné svetlo;
14. 10 Vyhrievané zrkadlá
15. 15 Smerovky ľavé, kontrola prúdu svetlometov;
16. 15 Smerovka pravá
17. 15 Svetlomet pravý
18. 15 Svetlomet ľavý
19. 15 Zadný stierač, odmrazovač zadného okna, ventilátor vykurovania, vnútorné osvetlenie, zadné osvetlenie, kontrolka voliča automatickej prevodovky
20. Zapaľovač na cigarety 20
21. 15 Elektronicky riadené odpruženie
22. 25 Umývač čelného skla
23. 7.5 Príslušenstvo
24. 10 Brzdové svetlá, spínač smeroviek, tempomat;
25. 30 Nastavenie polohy opierky a opierky hlavy predného pasažiera
26. 5 Posilňovač riadenia
27. 20 Ochrana fungovania motora
28. 10 ABS
29. 5 Automatická prevodovka, cúvacie svetlá
30. 10 Prístrojová doska, pomocné relé, spínač 4×4, spínač S
31. 30 Nastavenie polohy zadného sedadla pravého
32. 30 Nastavenie zadného sedadla ľavého
33. 30 Nastavenie polohy sedadla predného pasažiera
34. 25 Okenný strešný panel, vyhrievané sedadlá, ergo malic
35. 10 Hodiny, akustický signál, hlasový syntetizátor
36. 25 Akustická výstraha, jednotka alarmu
37. 15 Vnútorné osvetlenie, elektrický zámok dverí, spätné zrkadlo
38. 25 Hmlové svetlá
39. 15 Ovládanie rádia a telefónu
40. 10 Hmlové svetlá

Motor

V motorovom priestore sa poistková skrinka nachádza na ľavej strane.

Popis

1. 40 Odpruženie riadenia
2. 60 ABS
3. 70 Predohrev motora
4. 60 Zapaľovanie, smerovky, telefón, zámok dverí, stropné svetlo, hodiny
5. 60 Vykurovanie, elektrický prúd sedadiel, elektrické okná
6. 60 Spínač zabezpečovacieho zariadenia, bočné svetlo, výstražné svetlá
7. 60 Zapaľovanie, stierače, tesnenia, zapaľovač
8. 40 Ventilátor ľavý chladiča
9. 40 Ventilátor pravý chladiča
10. 40 Smerovky, umývač svetlometov

O Renault Safrane (1992-2000)

Renault Safrane, vyrábaný v rokoch 1992 až 2000, je elegantný a pohodlný automobil vyššej strednej triedy, ktorý bol navrhnutý s dôrazom na komfort a spoľahlivosť. Tento model bol dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré poskytovali rôzne výkony a efektivitu. Safrane bol známy svojím priestranným interiérom a pokročilými technológiami pre svoju dobu, ako sú elektronické systémy riadenia a pokročilé bezpečnostné prvky. Vďaka týmto vlastnostiam sa stal obľúbenou voľbou pre tých, ktorí hľadali spoľahlivé a pohodlné vozidlo na dlhé cesty.

Schéma poistkovej skrinky Renault Safrane

Táto stránka zobrazuje schému poistkovej skrinky pre Renault Safrane, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek v prípade potreby. V tomto modeli sú poistkové skrinky typicky umiestnené v interiéri vozidla, zvyčajne pod palubnou doskou alebo v blízkosti motorového priestoru. Naše diagramy detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkcii.
