Renault Fluence (2009-2019) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Renault Fluence (2009–2019), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Renault Fluence – schéma poistky

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

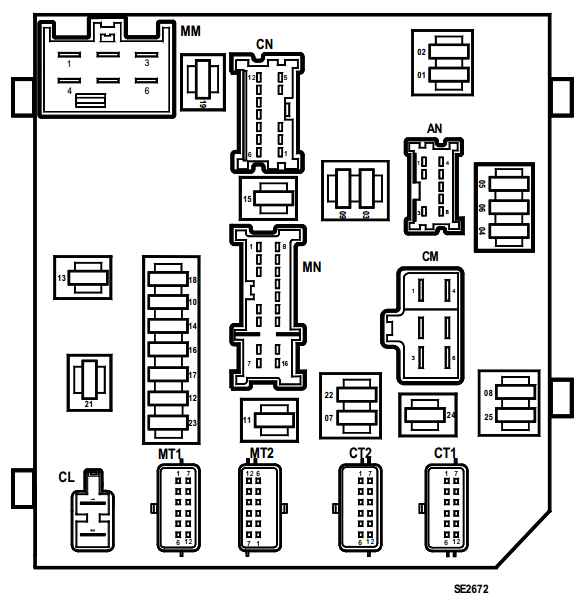

Motorový priestor

Poistková skrinka

Popis

1. 10A – Bočné svetlo (pravý svetlomet, pravé zadné svetlo, svetlomety), osvetlenie evidenčného čísla, osvetlenie zapaľovača cigariet, osvetlenie spínačov elektrických okien, audio systém, riadiaca jednotka navigačného systému, osvetlenie spínačov a tlačidiel na prístrojovej doske
2. 10A – Svetlo polohy (ľavý svetlomet, ľavá zadná lampa), ľavá lampa na zadnom dverách
3. 15A – Čerpadlo ostrekovača svetlometov
4. 20A – Hmlové svetlá
5. 10A – Diaľkové svetlá (ľavý svetlomet)
6. 10A – Diaľkové svetlá (pravý svetlomet)
7. 15A – Diagnostická zásuvka, relé vyhrievania zadného skla, spínač režimu automatickej prevodovky, elektrický korektor svetlometov, ovládač výbojkových svetiel, ovládač doplnkového vyhrievania, obmedzovač rýchlosti, automatická parkovacia brzda, ovládač automatického parkovania, zrkadlo so zatemnením v oblasti cestujúcich
8. 30A – pre jednotku ABS, ESP
9. 30A – Predný stierač
10. 10A – Riadiaca jednotka airbagu
11. 20A – Nepoužíva sa
12. 7,5A – Ovládač automatickej prevodovky
13. 25A – Systém riadenia motora
14. 15A – O2 senzory – vyhrievanie
15. 20A – Ovládač automatickej prevodovky
16. 5A – Brzdové signály, elektrická riadiaca jednotka, elektrický posilovač riadenia
17. 10A – Senzor režimov prevádzky automatickej prevodovky, elektrický korektor svetlometov, relé cúvacích svetiel
18. 15A – Riadiaca jednotka elektrických zariadení
19. 30A – Motorček štartéra
20. – Nepoužíva sa
21. 20A – Modul paliva, zapaľovacie cievky
22. 10A – Elektromagnetická spojka kompresora klimatizácie
23. 5A – ECU systému vstrekovania
24. 20A – Ztlmené svetlá (ľavý svetlomet), elektrický korektor
25. 20A – Ztlmené svetlá (pravý svetlomet), elektrický korektor

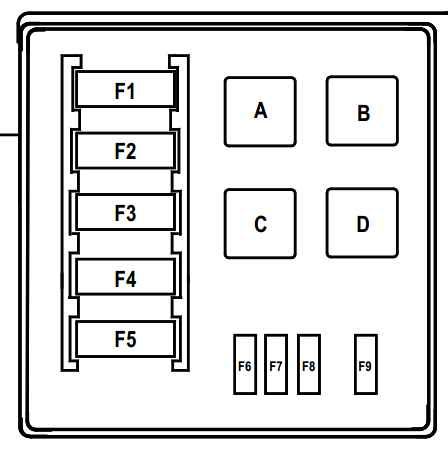

Prídavná skrinka

Nachádza sa v pripojovacej skrinke v motorovom priestore pod ochrannou a prepínacou jednotkou.

Popis

• A – Nepoužíva sa
• B – Relé vyhrievania paliva (450)
• C – Relé cúvacích svetiel (602)
• D – Nepoužíva sa
• F1 – 80A jednotka rozhrania vyhrievania (1550)
• F2 – 70A vyhrievanie bloku (257)
• F3 – 50A ECU prevodovky (119)
• F4 – 80A jednotka rozhrania vyhrievania (1550)
• F5 – 60A Elektrický ventilátor (188) cez relé vysokorýchlostného elektrického ventilátora (234)
• F6 – 20A Vyhrievanie paliva (449)
• F7 – nepoužíva sa
• F8 – 30A – Ovládanie relé elektrického ventilátora (234)
• F9 – nepoužíva sa

Skrinka pri batérii

Popis

• F1 – 190A Motorček štartéra
• F2 – poistková skrinka a relé 50A v priestore pre cestujúcich
• F3 – poistková skrinka a relé 80A (riadiaca jednotka a prepínanie) v motorovom priestore 1, poistková skrinka a relé v priestore pre cestujúcich
• F4 – 300A / 190A poistka v motorovom priestore a skrinka relé 2 / alternátor
• Elektrický posilovač riadenia F5 – 80A
• F6 – 35A elektronická riadiaca jednotka motora (ECU) / poistková skrinka a relé (riadiaca jednotka a prepínanie) v motorovom priestore 1
• F7 – 5A poistková skrinka a relé (riadiaca jednotka a prepínanie) v motorovom priestore 1

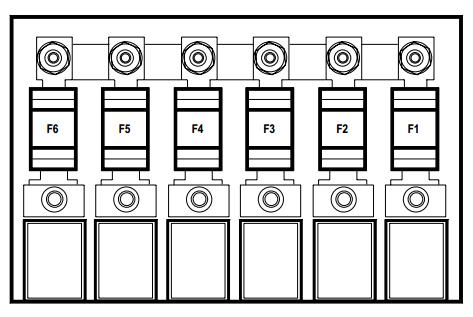

Poistková skrinka s vysokým výkonom (2)

Popis

1. 70A – Doplnkové vyhrievanie priestoru pre cestujúcich
2. 80A – poistková skrinka a relé v priestore pre cestujúcich
3. 80A – poistková skrinka a relé v priestore pre cestujúcich
4. 80A – poistková skrinka a relé (riadiaca jednotka a prepínanie) v motorovom priestore 1, poistková skrinka a relé v priestore pre cestujúcich
5. 30A – Doplnkové vyhrievanie
6. 50A – ECU ABS s ESP

Relé elektrického ventilátora chladenia motora môže byť umiestnené samostatne, vedľa samotného elektrického ventilátora.

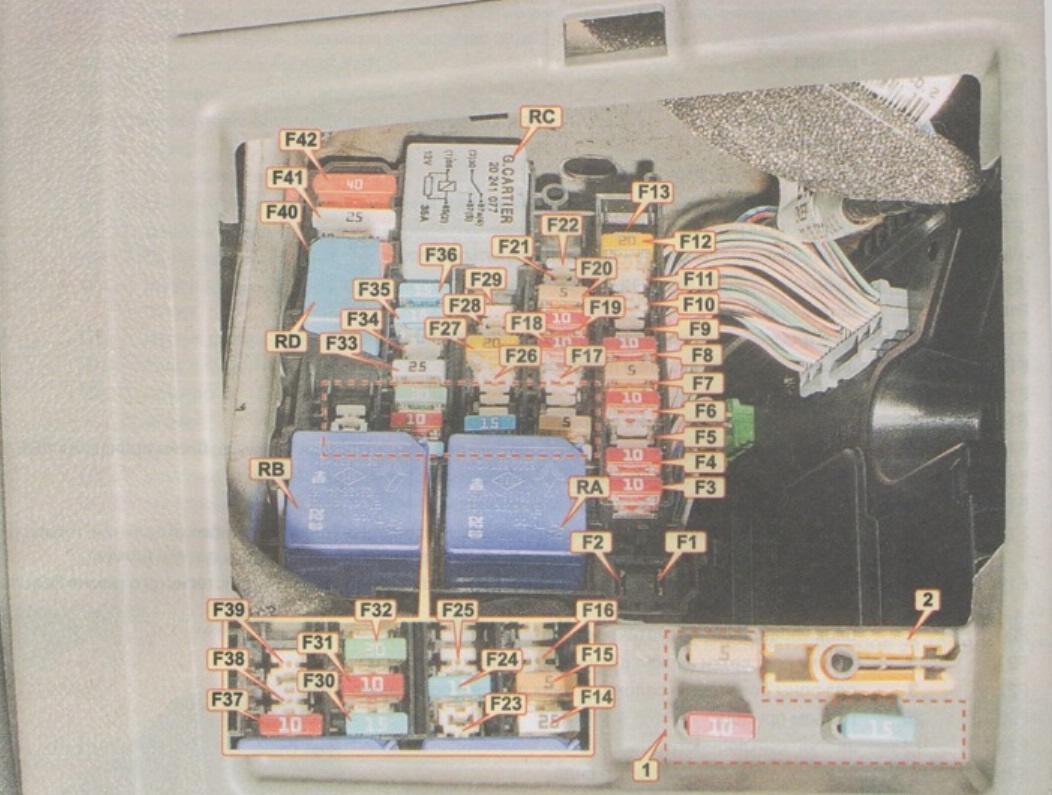

Priestor pre cestujúcich

Nachádza sa vľavo od volantu.

Popis

F1	Rezerva
F2	Rezerva
F3	Zapaľovač cigariet 10A
F4	Zásuvka zadná 10A
F5	Zásuvka 10A v batožinovom priestore
F6	Audio systém 10A
F7	Zrkadlá vonkajšie vyhrievané elektricky 5A
F8	Predné umývanie skla 10A, indikátor otvorených dverí
F9	Automatická parkovacia brzda 30A
F10	10A prístrojová doska
F11	Sedadlo 25A, spínače stĺpika riadenia
F12	20A vyhrievané elektricky sedadlo pre cestujúceho
F13	Rezerva
F14	Elektrický regulátor okien 25A pre predné dvere pasažiera
F15	Spínač brzdových svetiel 5A, senzor polohy pedála brzdy, riadiaca jednotka ABS / ESP
F 16	25A elektrický regulátor okien zadných dverí pravých
F17	25A elektrický regulátor okien zadných dverí ľavých
F18	10A lampa v odkladacej schránke, ľavá lampa v batožinovom priestore, svetlá dverí, svetlá zrkadiel v slnečnej clone, senzor dažďa
F19	Hodiny 10A, indikátor vonkajšej teploty, indikátor upozornenia na bezpečnostné pásy, konektor audio systému
F20	Riadiaca jednotka klimatizácie 5A
F21	Svetlá zrkadiel 3A v slnečných clonách

F22	Kryty vnútorných svetiel 3A, senzor dažďa a svetla
F23	Konektor prívesu 20A
F24	Tergicristallo zadný 15A
F25	Zrkadlo spätného pohľadu vnútorné 3A
F26	Navigačný systém 30A 10A, CD menič, audio systém
F27	Audio systém 20A, riadiaca jednotka parkovacej brzdy
F28	Rezerva
F29	Rezerva
F30	Smerovky 15A
F31	10A prístrojová doska
F32	30A elektrické dvere vodiča ovládanie okien
F33	Centrálne zamykanie 25A
F34	Rezerva
F35	Hodiny 15A, indikátor vonkajšej teploty, displej telefónu
F36	Diagnostická zásuvka 15A, relé klaksónu, riadiaca jednotka alarmu, siréna
F37	Signály brzdenia 10A, ECU
F38	Automatická parkovacia brzda 30A
F39	Rezerva
F40	Ventilátor klimatizácie 40A
F41	Elektrická strecha 25A
F42	Ohrievanie zadného skla 40A

• RA 70A – relé výkonu (+batéria) s oneskoreným vypnutím (bez vypnutia pri štartovaní)
• RB 70A – relé výkonu (+batéria) s oneskoreným vypnutím (s vypnutím napájania pri štartovaní)
• RC 40C – Relé vyhrievaného zadného okna
• RD 20A – relé klaksónu

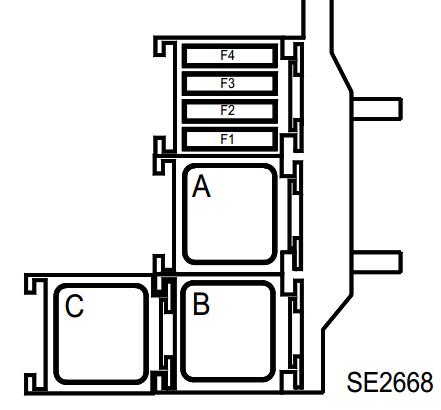

Dodatočné prvky

Skrinka 1

Umiestnená v priestore pre cestujúcich, v dolnej ľavej časti palubnej dosky, vedľa stĺpika riadenia.

Popis

• F1 – Poistka napájania 40A pre relé ovládača okien (703), kontrola relé bezpečnosti pre deti (750)
• F2 –
• F3 –
• F4 –
• A – 40A Relé elektrického okna
• B – 40A Relé zariadenia na blokovanie pre deti pre elektricky ovládané zadné okno (750)
• C – 70A 2 relé “+” s motorom v chode (1616) na napájanie ventilátora priestoru pre cestujúcich

Relé vyhrievania predného sedadla

Táto skrinka relé sa nachádza pod sedadlom pasažiera: relé 40A “+” s motorom v chode na napájanie vyhrievacích prvkov sedadla vodiča a pasažiera.
