Land Rover Defender (1985-2011) – poistková skrinka
Land Rover Defender (L316- schéma poistkovej skrinky)
Rok výroby: 1985, 1986, 1987, 1988, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Poistka zapaľovača cigariet (predná) – Poistková skrinka v kabíne (1991-1998) – Poistka F9/10A
Poistka zapaľovača cigariet (predná) – Poistková skrinka v kabíne (1999-2006) – Poistka F20/10A
Poistka zapaľovača cigariet (predná) – Poistková skrinka v kabíne (2007-2011) – Poistka F42/20A
Poistková skrinka v motorovom priestore 1991-1998
| Poistky | Ampére | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30A | Spínač ovládania osvetlenia Dip-Dip Akustický signalizátor s batériovým podporným zariadením (BBUS) Relé signalizátora upozornenia LED upozornenia bezpečnosti Poistková skrinka v kabíne, poistka 21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 60A | Spínač zapaľovania Relé štartovacieho motora Poistková skrinka v kabíne, poistky 1, 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20A | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20A | Vyhrievané relé zadného okna Poistková skrinka v kabíne, poistky 18, 19 (60A s klimatizáciou) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

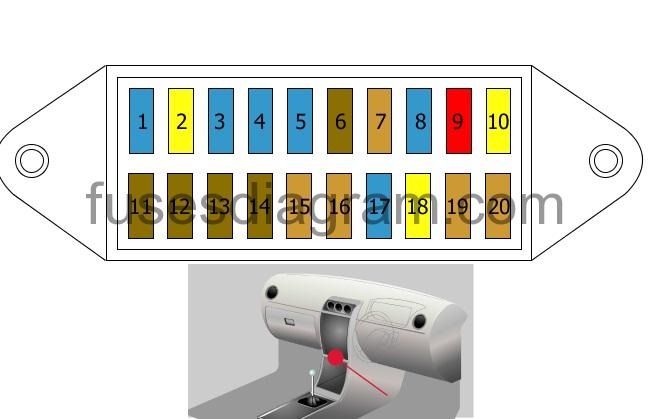

Poistková skrinka v kabíne (1991-1998).
Schéma poistkovej skrinky
Priradenie poistiek
| Poistky | Ampére | Chránené obvody |
|---|---|---|
| Poistky | Ampére | Chránené obvody |
| 1 | 15A | Lucie di emergenza |
| 2 | 20A | Osvetlenie interiéru Klaksón |
| 3 | 15A | Umývač okien/umývač zadných okien |
| 4 | 15A | Umývač okien/umývač predných okien |
| 5 | 15A | Ohrievač |
| 6 | 7,5A | Svetlomet(i) zadný(i) hmlový |
| 7 | 5A | Rádio |
| 8 | 15A | Vyhrievané zadné okno |
| 9 | 10 A | Zapaľovač cigariet |
| Poistky | Ampére | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20A | Hlasový signál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5A | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5A | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5A | Pravý hlavný svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5A | Ľavý hlavný svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5A | Ľavé bočné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5A | Pravé bočné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15A | Osvetlenie cúvania Svetlá brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20A | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5A | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5A | Systém varovania Systém nabíjania Klaksón Automatická klimatizácia Manuálna klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

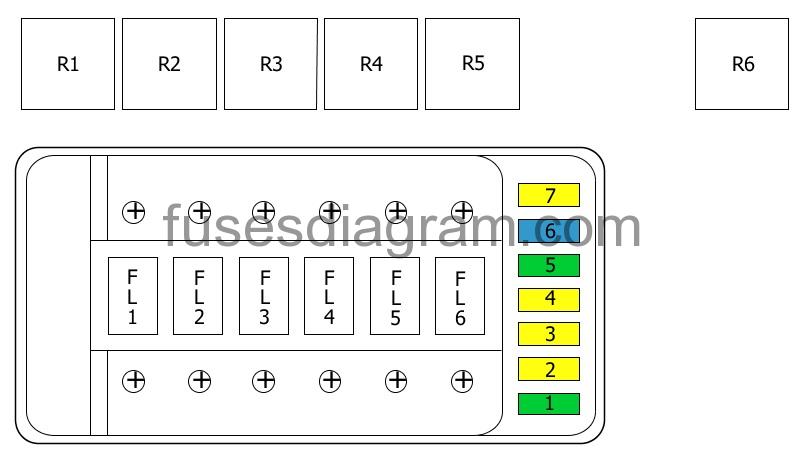

Poistková skrinka pod sedadlom (1999-2006).
| Poistka | Ampere | Vozeň | Chránené obvody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FL1 | 100А | Td5 | Relé sviečok, poistky 2, 3 a 4, poistky 1, 2 a 3 poistkovej skrinky pod sedadlom, poistka 36 poistkovej skrinky v kabíne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL1 | 100А | 300 Tdi | Relé sviečok, poistky 2, 3 a 4, poistky 1, 2 a 3 poistkovej skrinky pod sedadlom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL2 | 60А | Všetky | Poistky 28, 29, 30, 31 a 32 poistkovej skrinky v kabíne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL3 | 60А | Všetky | Relé zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL4 | 30А | Všetky | Relé ABS čerpadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL5 | 60А | Všetky | Spínač zapaľovania, relé štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL6 | 30А | Všetky | Spínač osvetlenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 30А | Td5 | ABS ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 30А | 300 Tdi | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 20A | Všetky | Príslušenstvo lisované | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 30А | Všetky | Spínač stĺpca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20А | Td5 | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20А | 300 Tdi | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30А | Td5 | Hlavné relé, spínač zotrvačnosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30А | 300 Tdi | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15А | Všetky | BBU5, relé upozornenia, ECU upozornenia proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 20А | Všetky | ECU upozornenia proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| Relé | Vozeň | Chránené obvody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Všetky | Relé klimatizácie (A/C) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Všetky | Relé klimatizácie (A/C) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Všetky | Relé zapaľovacej sviečky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Všetky | Hlavné relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Td5 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Td5 | Relé ABS návratového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

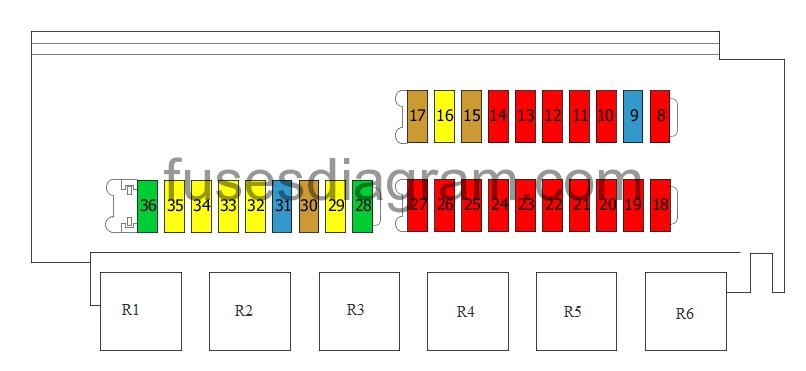

Poistková skrinka v’kabíne (1999-2006)
| Poistky | Ampére | Vozy | Chránené obvody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Poistky | Ampére | Vozy | Chránené obvody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10А | Všetky | ECU alarmu proti krádeži, BBUS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15А | Všetky | oneskorenie stierača čelného skla ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10А | Všetky | Relé stierača zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10А | Td5 | ABS ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10А | 300 Tdi | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10А | Td5 | Riadiaci modul motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10А | 300 Tdi | Rýchlostný snímač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10А | Všetky | Spínač brzdového pedálu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10А | Všetky | Spínač svetiel cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15А | Všetky | Relé svetlometov, relé zatemnenia, relé spojky kompresora NC, relé chladiaceho ventilátora, vyhrievaný spínač zadného okna, prístrojová doska, relé zapaľovania, vyhrievaný časový spínač predného okna, relé motora ventilátora, klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20А | Všetky | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5А | Všetky | Rádio/prehávač kaziet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10А | Všetky | Pravé predné bočné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10А | 130’S iba | Ľavý predný svetlomet. Ľavý zadný svetlomet, prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10А | 90 a 110 rokov iba | Ľavý predný svetlomet, prístrojová doska s ťažným zariadením | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10А | Všetky | Spínač pravého predného okna. Spínač ľavého predného okna, zapaľovač cigariet, relé zatemnenia, spínač úrovne svetlometov. Motor vyrovnávania svetlometov RH, motor vyrovnávania svetlometov LH, vyhrievaný spínač sedadla RH. Spínač vyhrievaného sedadla LH, spínač zadných hmlových svetiel, rádio/prehávač kaziet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky | Ampére | Voziidlo | Chránené obvody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F21 | 10А | Všetky | Spínač upozornenia na nebezpečenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10А | Všetky | Žiarovka pravého stretávacieho svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10А | Všetky | Žiarovka ľavého stretávacieho svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10А | Všetky | Diaľkové svetlá pravého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10А | Všetky | žiarovka diaľkových svetiel ľavého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 10А | Všetky | Zadné hmlové svetlo ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10А | Všetky | Klaksón RH, klaksón LH, spínač stĺpika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30А | Všetky | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20А | Všetky | Relé chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10А | Všetky | Rádio/prehávač kaziet, diagnostická zásuvka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15А | Všetky | Spínač upozornenia na nebezpečenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 20А | Všetky | Vyhrievané relé zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20А | Td5 | Spínač vyhrievaného sedadla LH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20А | 300 Tdi | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20А | Všetky | Spínač predného čelného skla RH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 20А | Všetky | Spínač predného čelného skla LH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30А | Td5 | Vyhrievané relé predného čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 30А | 300 Tdi | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| 1 | Relé svetlometov |
| 2 | Relé vyhrievaného zadného okna |
| 3 | Relé stierača |
| 4 | Relé elektrických okien |
| Б | Relé smeroviek |
| 6 | Relé upozornenia |
