Kubota L3240, L3540, L4240, L5740 – poistková skrinka
Kubota L3240, L3540, L4240, L5740 – schéma poistkovej skrinky
Poistková skrinka
ROPS
KABÍNA
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Alternátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | ROPS: Svetlá na núdzové použitie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | KABÍNA: Svetlá na núdzové použitie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | Kontrolér T/M 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | ROPS: Pracovné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | KABÍNA: Pracovné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | ROPS: spínač brzdových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Kontrolér T/M 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ROPS, MT: kontrolér OPC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Fermata kľúč | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Relé štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | KABÍNA: Lampa s kupolou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | KABÍNA: Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | KABÍNA: Rádiomagnetofón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | KABÍNA: Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | KABÍNA: Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | KABÍNA: Stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | KABÍNA: Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | KABÍNA: Odmlžovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáž [A] | Popis |

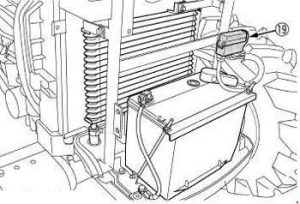

| 19 | Kontroluje obvod pre nesprávnu batériu |
O Kubota L3240, L3540, L4240, L5740 – poistková skrinka ()
Modely Kubota L3240, L3540, L4240 a L5740 sú súčasťou populárnej série traktorov, ktoré sú známe svojou spoľahlivosťou a výkonnosťou. Tieto traktory sú vybavené rôznymi motormi, ktoré ponúkajú rôzne výkonové možnosti, čím sa prispôsobujú potrebám rôznych užívateľov. Sú ideálne pre poľnohospodárske práce, terénne úpravy a ďalšie úlohy, ktoré vyžadujú silný a odolný stroj. Vďaka robustnej konštrukcii a moderným technológiám sú tieto modely obľúbené medzi profesionálmi aj amatérmi.
Schéma poistkovej skrinky Kubota L3240, L3540, L4240, L5740 – poistková skrinka
Táto stránka zobrazuje schému poistkovej skrinky pre modely Kubota L3240, L3540, L4240 a L5740. Poistková skrinka je zvyčajne umiestnená v blízkosti ovládacieho panelu alebo pod kapotou traktora, čo umožňuje jednoduchý prístup pri výmene poistiek. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku traktora.
