Kubota B3150, B3150SU – poistková skrinka
Kubota B3150, B3150SU – schéma poistky

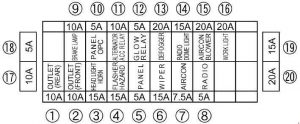

Poistková skrinka
ROPS
KABÍNA
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Typ kabíny: výstup (zadný) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Typ štruktúry ROPS: Kľúč Stop | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Typ kabíny: výstup (predný) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Typ štruktúry ROPS: blikač/núdzový | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Typ kabíny: svetlomet/klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Typ štruktúry ROPS: Panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Typ kabíny: blikač/nebezpečenstvo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Typ štruktúry ROPS: Svetlo stop brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | Typ kabíny: Panel Typ ROPS: Relé žhavenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Typ kabíny: stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Typ štruktúry ROPS: Hlavné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Typ kabíny: Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Typ ROPS: Panel / OPC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Typ kabíny: Rádio Typ ROPS: Dynamo/relé ACC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Typ kabíny: svetlo stop Typ ROPS: výstup (pravá strana) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | Typ kabíny: Panel / OPC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Typ ROPS: výstup (zadný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Typ kabíny: alternátor/relé ACC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Typ ROPS: poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Typ kabíny: relé žhavenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Typ ROPS: poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Typ kabíny: Odvlhčovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Typ ROPS: poistka rezervy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Typ kabíny: Rádio/oslňujúce svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Typ kabíny: Ventilátor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Typ kabíny: Pracovné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Typ kabíny: poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Typ kabíny: poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Typ kabíny: poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Typ kabíny: poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka s oneskorením

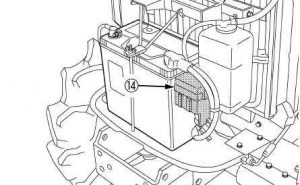

Typ štruktúry ROPS

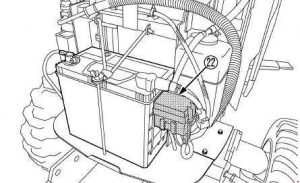

Typ kabína

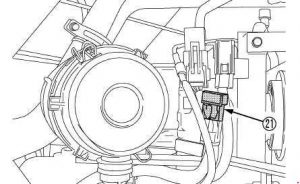

Poistka na kľúč (typ kabína)
| Číslo | Amperáž [A] | Popis |
| 21 | 30 | Interrupcia kľúča |
O Kubota B3150, B3150SU – poistková skrinka ()
Traktor Kubota B3150 a jeho variant B3150SU sú obľúbené modely v kategórii kompaktných traktorov, ktoré ponúkajú výbornú kombináciu výkonu a všestrannosti. Tieto modely sú vybavené dieselovým motorom, ktorý poskytuje spoľahlivý výkon pre rôzne poľnohospodárske a záhradné práce. Kubota B3150 je známa svojou robustnou konštrukciou a jednoduchou ovládateľnosťou, čo ju robí ideálnou voľbou pre farmárov a záhradkárov. Model B3150SU je variantom s niekoľkými úpravami, ktoré zvyšujú jeho efektivitu a prispôsobivosť pre špecifické úlohy.
Schéma poistkovej skrinky Kubota B3150, B3150SU – poistková skrinka
Táto stránka zobrazuje schému poistkovej skrinky pre modely Kubota B3150 a B3150SU, ktorá je nevyhnutná pre správnu údržbu a riešenie problémov s elektrickým systémom traktora. Poistková skrinka sa zvyčajne nachádza v blízkosti ovládacieho panelu alebo pod kapotou traktora. Schémy na tejto stránke detailne zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a efektívnosť traktora, preto je dôležité mať prehľad o jej konfigurácii a funkcii.
