Komatsu WB93S-5 – poistková skrinka
Komatsu WB93S-5 – schéma poistky
Rok výroby:

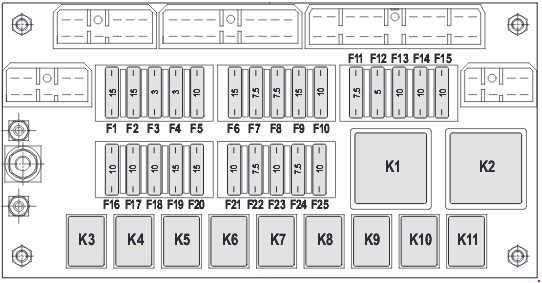

Poistková skrinka
| Číslo | Ampery [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Predné centrálne pracovné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Zadné centrálne pracovné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 3 | Predné ľavé a zadné pravé svetlo polohy;
Upozornenie svetla polohy; Osvetlenie prístrojov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 3 | Predné pravé a zadné ľavé svetlo polohy;
Zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | Vpredu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | Zadné bočné pracovné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 7,5 | Stierač zadného okna, hlavný zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 7,5 | Brzdové svetlá, relé brzdového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Bočné predné pracovné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | Stierač čelného skla;
Čerpadlo umývačky čelného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 7,5 | Elektromagnetický ventil blokovania ramena;
Elektromagnetický ventil blokovania dosky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Napájanie pípanie;
Napájanie všeobecného alarmu; Napájanie upozornenia prístroja a predného prístrojového panelu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Napájanie voliteľného vybavenia;
Elektromagnetický ventil 4WD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Relé diaľkových svetlometov;
Relé stretávacích svetlometov; Relé klaksónu; Elektromagnetické ventily bezpečnostného ventilu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Solenoid zastavenia motora;
Relé pomocných funkcií; Relé klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Otáčajúci napájač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Pamäť počítadla hodín;
Upozornenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Napájanie zapaľovača cigariet, horné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Svetlomet s tlmeným svetlom vľavo;
Svetlomet s tlmeným svetlom vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Svetlomet s diaľkovým svetlom vľavo;
Svetlomet s diaľkovým svetlom vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Napájanie senzora návratu do vyhĺbenia;
Elektromagnetický ventil LSS; Elektromagnetický ventil plaváka ramena nabíjača; Elektromagnetický ventil návratu do vyhĺbenia; Smerovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 7,5 | Elektromagnetický ventil blokovania ovládania serva;
Elektromagnetický ventil napájania EC; Napájač PPC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 | Riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5 | Napájanie smeroviek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | Relé odpojenia;
Elektromagnetický ventil pre jazdu vpred; Elektromagnetický ventil pre jazdu vzad; Alarm cúvania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Bezpečnostná jednotka (pred reštartom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Relé tlmených svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Relé diaľkových svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Predné relé hom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Relé cúvania pre vyhĺbenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K7 | Relé zastavenia svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K8 | Relé štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K9 | Relé jazdy vpred | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Relé cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K11 | Relé napájania smeroviek (odpojenie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

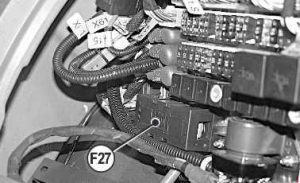

| Nr | Amperes [A] | Popis |
| F27 | 175 | Poistka všeobecného systému;
Kľúč na zapnutie; Relé štartovania; Súhlas na predohrev; Napájanie kúrenia. |

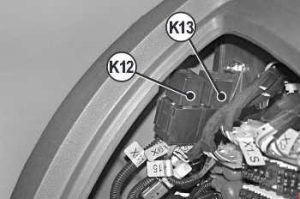

| Nr | Popis |
| K12 | Relé funkcií vozidla |
| K13 | Relé štartovania |

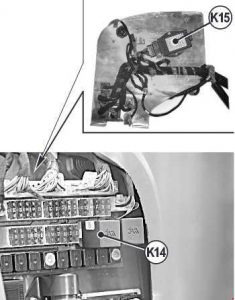

| Nr | Popis |
| K14 | Relé na vyhrievanie sviečok |
| K15 | Multifunkčná jednotka |
| Nr | Ampery [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Napájanie 1. a 2. rýchlosti ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Napájanie ventilátora rd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Kompresor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis |
| 4 | relé rýchlosti ventilátora rd |
| 5 | Všeobecné relé kúrenia |
| 6 | Relé kompresora klimatizácie |
O Komatsu WB93S-5
Komatsu WB93S-5 je robustný a spoľahlivý model rýpadlo-nakladača, ktorý je navrhnutý pre efektívnu prácu na staveniskách. Tento model je vybavený výkonným motorom, ktorý poskytuje dostatočný výkon pre náročné úlohy. Komatsu WB93S-5 je známy svojou vynikajúcou manévrovateľnosťou a komfortom pre operátora, čo z neho robí ideálnu voľbu pre rôzne stavebné projekty. Jeho konštrukcia je prispôsobená na dlhodobé používanie, pričom ponúka rôzne možnosti prispôsobenia podľa potrieb zákazníka. Tento model je vybavený modernými technológiami, ktoré zvyšujú jeho efektivitu a bezpečnosť na pracovisku.
Schéma poistkovej skrinky Komatsu WB93S-5
Táto stránka zobrazuje schému poistkovej skrinky pre Komatsu WB93S-5, ktorá je nevyhnutná pre správnu údržbu a opravy tohto stroja. Poistková skrinka je typicky umiestnená v blízkosti kabíny operátora alebo v motorovom priestore, čo umožňuje jednoduchý prístup. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť stroja, preto je dôležité mať presnú schému pre rýchlu identifikáciu a výmenu poistiek.
