Komatsu PC40-7 – poistková skrinka
Komatsu PC40-7 – schéma poistkovej skrinky
Rok výroby:
Poistková skrinka
| Nr | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Impianto di controllo del motore;
Ventil pre blokovanie ramena zariadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Panel monitor, stierač*;
Vyhrievanie*; Interné osvetlenie*; Rádio*. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Svetlomet predný;
Ventil selektora prevodu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Impianto di controllo del motore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Tieto položky sa týkajú iba vozidiel s kabínou. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

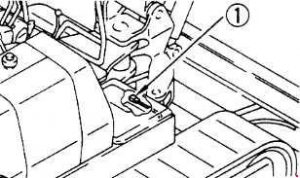

Prepojenie poistky
Ak sa napájanie nezapne po otočení spínača štartovania do polohy ON, môže dôjsť k prerušenie drôtu poistky ®, preto odstráň kryt vpravo od skrine a skontroluj alebo vymeň.
O Komatsu PC40-7
Komatsu PC40-7 je populárny model rýpadla, ktorý je známy svojou spoľahlivosťou a výkonnosťou. Tento model je vybavený výkonným motorom, ktorý poskytuje dostatočný výkon pre rôzne stavebné a zemné práce. Rýpadlo PC40-7 je navrhnuté tak, aby zvládlo náročné pracovné podmienky, pričom ponúka pohodlie a jednoduchú obsluhu pre operátora. Jeho kompaktné rozmery umožňujú prácu v obmedzených priestoroch, čo ho robí ideálnym pre mestské prostredia a menšie staveniská. Okrem toho, tento model je vybavený modernými technológiami, ktoré zvyšujú efektivitu a bezpečnosť práce.
Schéma poistkovej skrinky Komatsu PC40-7
Táto stránka zobrazuje schému poistkovej skrinky pre Komatsu PC40-7, ktorá je nevyhnutná pre správnu údržbu a opravy tohto rýpadla. Poistková skrinka je zvyčajne umiestnená v blízkosti ovládacieho panelu alebo pod kapotou, čo umožňuje ľahký prístup pri výmene poistiek. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje ochranu elektrických obvodov a komponentov pred preťažením a skratom.
