Honda HR-V (2016-2019) – poistková skrinka

9 júna, 2025 Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Honda HR-V 2016-2019, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Obsah

Honda HR-V (2016-2018) – schéma poistky

Rok výroby: 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Honda HR-V je poistka 36 v poistkovej skrinke.

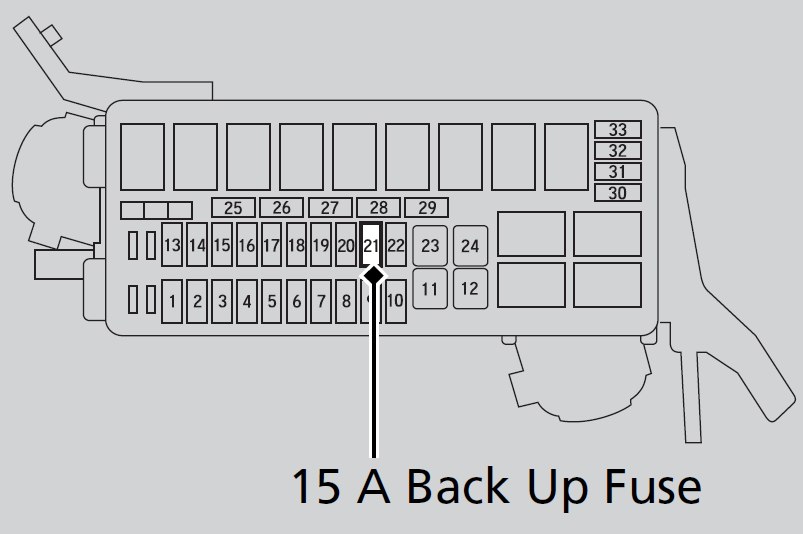

Motorový priestor

Poistková skrinka A

Číslo	Popis	Amperáž [A]
1	Svetlomety s tlmenými svetlami	20
2	CDC*	(30)
3	Havarijné svetlá	10
4	DBW	15

5	Blikač*	(30)
6	Brzdy	10
7	IGP	15
8	Cievka IG	15
9	EOP *	(10)
10	INJ *	(20)
11	VST2 *	(30)
12	Hlavný ventilátor	30
13	Motorček na štartovanie SW *	(30)
14	Spojka MG	7,5
15	Senzor batérie	(7,5)
16	Malý svetlomet	10

17	Hlavný AFP *	(10)
18	Klaksón	10
19	Svetlomety hmlové*	(10)

20	SBW *	(10)
21	Rezervný	10
22	Audio	(10)
23	Pomocný ventilátor	(30)
24	VST1 *	(30)
25	STRLD *	(7,5)
26	IGP CAM *	(7,5)
27	–	–
28	–	–
29	Rezervný*	(30)
30	IGP LAF	(7,5)
31	IGPS	(7,5)
32	Svetlomet stretávací pravý	10
33	Svetlomet stretávací ľavý	10
* 1: Modely so systémom inteligentného vstupu majú tlačidlo ŠTART / STOP MOTORA namiesto spínača zapínania *: Nie je k dispozícii vo všetkých modeloch

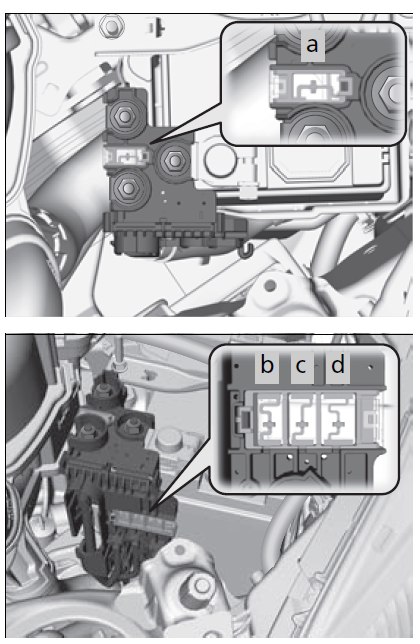

Poistková skrinka B

Číslo

Popis

Amperáž [A]

Batéria

100

RB Hlavný 1

RB Hlavný 2

CAP Hlavný

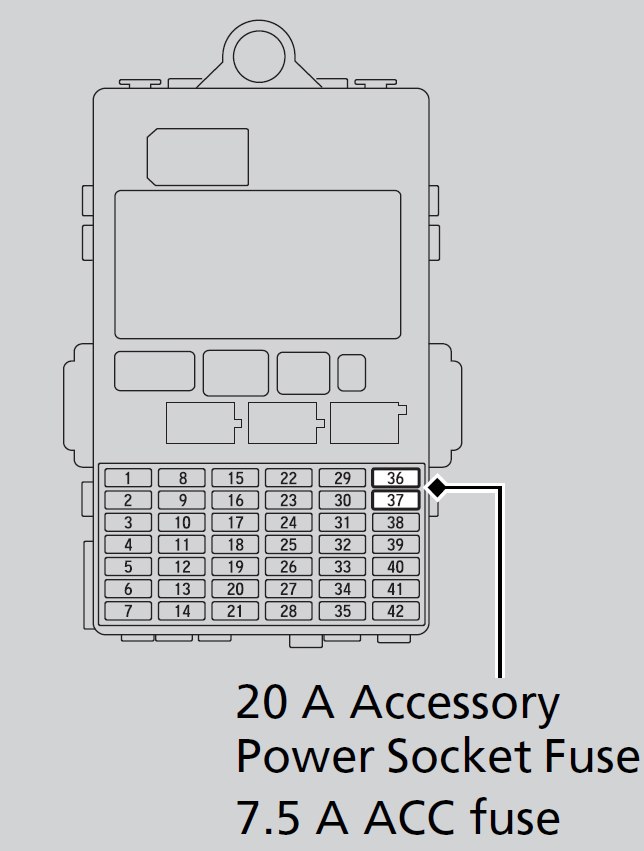

Poistková skrinka interiér

Poistková skrinka A

Číslo	Popis	Amperáž [A]
1	Blokovanie dverí	(20)
2	–	–
3	Smart*	(10)
4	Odomknutie dverí na strane vodiča	10
5	Odomknutie bočných dverí pre cestujúcich	10
6	Odomknutie dverí vodiča	10
7	Blokovanie dverí vodiča	10
8	Napájanie okna vodiča	20
9	Napájanie okna pre cestujúceho	20

10	Napájanie zadného okna na ľavej strane	20
11	Napájanie zadného okna na pravej strane	20
12	Blokovanie bočných dverí vodiča	10
13	Blokovanie bočných dverí pre cestujúcich	10
14	–	–
15	Hmlový svetlomet pravý	10
16	STS *	(7,5)
17	Slnečník*	(20)
18	Panoramatický *	(20)
19	Vyhrievanie predných sedadiel *	(20)
20	–	–
21	Kamera MP *	(10)

Leggere Honda Jazz III (2008-2014) – batérie

22	Intermittentné	15
23	Intermittentné zadné*	(10)
24	A / C	7,5
25	Denné svetlá	7,5
26	Motorček štartovania *	(7,5)

27	ABS / VSA	7,5
28	SRS	10
29	Ľavý diaľkový svetlomet	10
30	ACG	10
31	Relé IG	10
32	Čerpadlo paliva	15
33	SRS	(7,5)
34	Odometer	7,5
35	SOL	7,5
36	Predný ACC zásuvka	20
37	ACC	(7,5)
38	ACC *	7,5
39	Možnosť	(10)
40	Intermittentné zadné	10
41	–	–
42	–	–
*: Nie je dostupné vo všetkých modeloch

Poistková skrinka B (2016)

Číslo	Popis	Amperáž [A]
1	EPS	70
	IG Hlavný	30 * 1
	IG Hlavný	50 * 2
	Poistková skrinka hlavná 2	50
	Motor ABS / VSA	40
	Poistková skrinka hlavná 1	30
	Poistková skrinka hlavná 3	40
2	Odvlhčovač zadný	30
	EPB L.	30
	IG Hlavný2 * 1	30
	– * 2	30
	HTR	40
	EPB R	30
	E-DPS	30

3	–	–

4	–	–
5	ABS / VSA FSR	30
6	Odvlhčovač*	(10)
7	GNIAZDO ACC RR *	(20)
8	–	–
9	Vnútorné osvetlenie	7,5
10	Presa ACC (konzola) *	(20)
11	–	–
12 * 1	–	–
12 * 2	Blokovanie kľúča ACC	(7,5)
13	Vyhrievané zrkadlo v dverách *	(10)
14	Ventilátor klimatizácie SW *	(7,5)
15 * 1	–	–
15 * 2	Blikajúce svetlo	30
: Nie je k dispozícii vo všetkých modeloch 1: Modely so systémom inteligentného vstupu * 2: Modely bez systému inteligentného vstupu

Priestor pre cestujúcich (poistková skrinka B) (2017, 2018)

Priradenie poistiek v priestore pre cestujúcich (poistková skrinka B) (2017, 2018)

Číslo	Popis	Ampér [A]
Číslo	Popis	Ampér [A]
1	EPS	70 A
1	IG Hlavný (30 A (modely so systémom inteligentného vstupu), 50 A (modely bez systému inteligentného vstupu))	30 A / 50 A
1	Poistková skrinka hlavná 2	50 A

1	Motor ABS/VSA	40 A
1	Poistková skrinka hlavná 1	30 A
1	Poistková skrinka hlavná 3 (možnosť)	40 A
2	Odvlhčovač zadný	30 A
2	EPB L	30 A
2	IG Hlavný 2 (modely so systémom inteligentného vstupu)/ Nepoužíva sa (modely bez systému inteligentného vstupu)	30 A
2	HTR	40 A
2	EPB R	30 A
2	AWD (voliteľné)	30 A

Číslo	Popis	Ampér [A]
3	—	—
4	—	—
5	ABS/VSA FSR	30 A
6	Odvlhčovač (voliteľné)	(10 A)

7	GNIAZDO ACC RR (možnosť)	(20A)
8	—	—
9	Interné svetlo	7,5 A
10	Zásuvka ACC (konzola)	(20A)
11	—	—
12	Nepoužíva sa (modely so systémom inteligentného vstupu); Zámok kľúča ACC (modely bez systému inteligentného vstupu).	— (7,5 A)
13	Vyhrievané vonkajšie zrkadlo (možnosť)	(10 A)
14	SW ventilátor klimatizácie (možnosť)	(7,5 A)
15	Nepoužíva sa (modely so systémom inteligentného vstupu); Intermitentný (modely bez systému inteligentného vstupu).	— 30 A

Honda HR-V – schéma poistkovej skrinky

Rok výroby: 2019.

Leggere Honda CR-V (1995-2021) – poistková skrinka

Poistky zásuvky zapaľovača cigariet (zásuvy napájania) v modeli Honda HR-V sú poistka č. 36 (zásuvka ACC predná) v poistkovej skrinke A palubnej dosky a poistky č. 7 (zásuvka ACC zadná) a č. 10 (zásuvka ACC konzoly) v poistkovej skrinke palubnej dosky B.

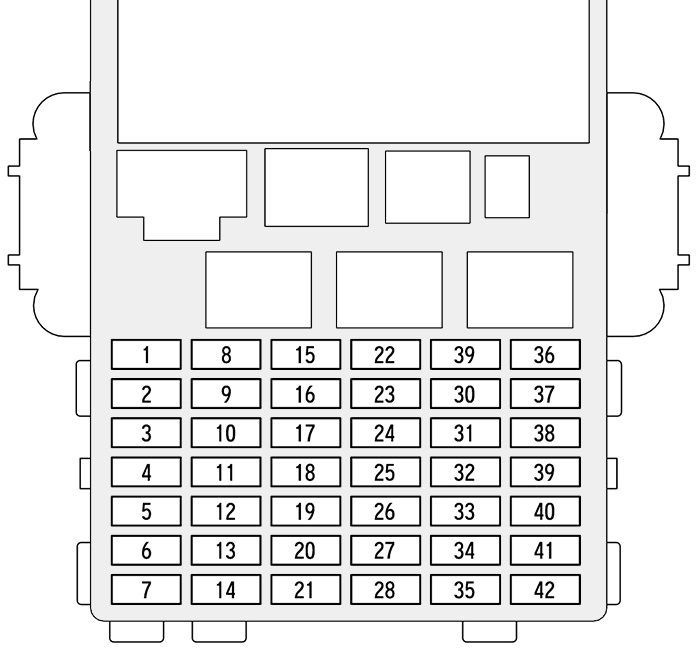

Priestor pre cestujúcich (poistková skrinka A)

Honda HR-V – schéma poistkovej skrinky

Priradenie poistiek v priestore pre cestujúcich (poistková skrinka A) (2019)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Zámok dverí	20 A
2	–	–
3	Smart (možnosť)	(10 A)
4	Odomknutie dverí na strane vodiča	10 A
5	Odomknutie bočných dverí pre pasažiera	10 A

6	Odomknutie dverí vodiča	10 A
7	Zámok dverí vodiča	10 A
8	Napájanie okna vodiča	20 A
9	Napájanie okna pasažiera	20 A
10	Napájanie zadného okna na ľavej strane	20 A
11	Napájanie zadného okna na pravej strane	20 A
12	Zámok dverí na strane vodiča	10 A
13	Zámok bočných dverí pre pasažiera	10 A
14	–	–
15	Svetlomet s tlmeným svetlom vpravo	10 A
16	STS (možnosť)	(7,5 A)
17	—	(20A)
18	Otvárateľná strecha (možnosť)	(20A)
19	Vyhrievanie predných sedadiel (možnosť)	(20A)
20	–	–

Nr	Popis	Ampere [A]
21	Adaptívny tempomat (možnosť)	(7,5 A)
22	Lavalunghi	15 A
23	Zadný stierač (možnosť)	(10 A)
24	Klimatizácia	7,5 A

25	Denné svetlá	7,5 A
26	Štartovanie (možnosť)	(7,5 A)
27	ABS/VSA	7,5 A
28	SRS	10 A
29	Ľavý stretávací svetlomet	10 A
30	ACG	10 A
31	Relé IG	10 A
32	Čerpadlo paliva	15 A
33	SRS	(7,5 A)
34	Odometer	7,5 A
35	Misia SOL	7,5 A
36	Zásuvka napájania predných doplnkov	20 A
37	ACC	(7,5 A)
38	—	(7,5 A)
39	Možnosť	10 A
40	Zadný stierač	10 A
41	—	—

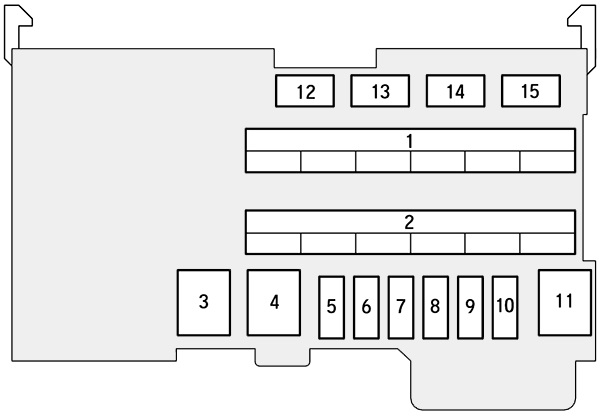

Priestor pre cestujúcich (poistková skrinka B)

Honda HR-V – schéma poistkovej skrinky - 2

Priradenie poistiek v priestore pre cestujúcich (poistková skrinka B) (2019)

Nr	Popis	Ampére [A]

Nr	Popis	Ampére [A]
1	EPS	70 A
1	IG Hlavný (30 A (modely s inteligentným prístupovým systémom), 50 A (modely bez inteligentného prístupového systému))	30 A / 50 A
1	1 Poistková skrinka hlavná 2	50 A
1	Motor ABS/VSA	40 A
1	Poistková skrinka hlavná 1	30 A
1	Poistková skrinka hlavná 3 (možnosť)	40 A
2	Odvlhčovač zadný	30 A
2	Elektrická parkovacia brzda ľavá	30 A
2	IG Hlavný 2 (modely s inteligentným prístupovým systémom); Nepoužíva sa (modely bez inteligentného prístupového systému).	30 A
2	Motor ohrievača	40 A
2	Elektrická parkovacia brzda pravá	30 A

2	ABS/VSA FSR	30 A

Nr	Popis	Ampére [A]
3	—	—
4	—	—
5	AWD (možnosť)	(20A)
6	Vyhrievané čelné sklo (možnosť)	(10 A)
7	Zásuvka napájania príslušenstva vzadu (možnosť)	(20A)
8	—	—
9	Vnútorné osvetlenie	7,5 A
10	Zásuvka napájania príslušenstva (konzola)	(20A)
11	—	—
12	Nepoužívané (modely so systémom inteligentného prístupu); ACC Key Lock (modely bez systému inteligentného prístupu).	— (7,5 A)
13	Vyhrievané vonkajšie zrkadlo (možnosť)	(10 A)
14	SW ventilátor klimatizácie (možnosť)	(7,5 A)
15	Nepoužívané (modely so systémom inteligentného prístupu); Stierač (modely bez systému inteligentného prístupu).	— 30 A

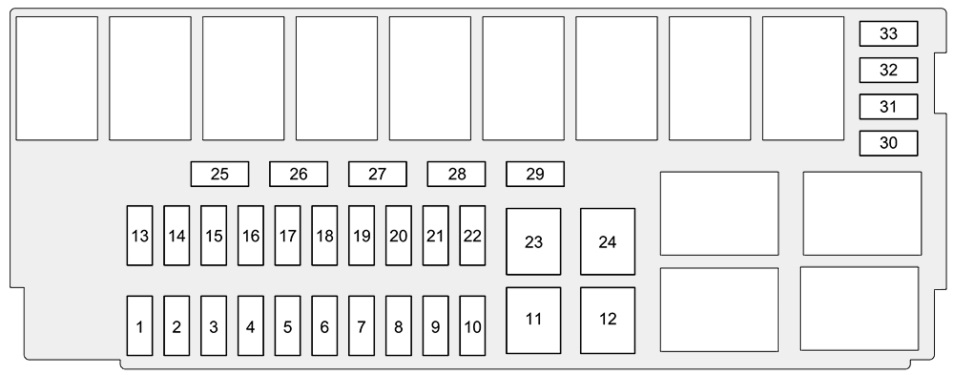

Motorový priestor (poistková skrinka A)

Honda HR-V – schéma poistkovej skrinky - 3

Priradenie poistiek v motorovom priestore (poistková skrinka A) (2019)

Leggere Honda Accord VIII Sedan (CU) (2008-2015) – batérie

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Hlavné stretávacie svetlá	20 A
2	Elektrické sedadlo vodiča (možnosť)	(20A)
3	Havarijné svetlá	10 A
4	Elektrický pohon	15 A
5	Stierač (možnosť)	(30A)
6	Brzdové svetlá	10 A
7	IGP	15 A
8	Cievka IG	15 A

9	Denné svetlá (možnosť)	(10 A)
10	–	(20A)
11	—	(30A)
12	Hlavný ventilátor	30 A
13	Štartovanie SW (možnosť)	(30A)
14	Spojka MG	7,5 A
15	Senzor batérie	(7,5 A)
16	Malé svetlo	10 A

Nr	Popis	Ampére [A]
17	Sedadlo vodiča elektricky sklopné (možnosť)	(20A)
18	Klaksón	10 A
19	Hmlové svetlo (možnosť)	(10 A)
20	Ohrievač čelného skla	(10 A)
21	Rezerva	10 A
22	Audio	(10 A)
23	Pomocný ventilátor	(30A)
24	—	(30A)
25	STRLD (možnosť)	(7,5 A)
26	IGP CAM (možnosť)	(7,5 A)
27	—	—

28	—
29	—	(30A)
30	IGP LAF	(7,5 A)
31	IGPS	(7,5 A)
32	Svetlomet s tlmeným svetlom pravý	10 A
33	Svetlomety s tlmeným svetlom ľavý	10 A

Motorový priestor (poistková skrinka B)

Honda HR-V – schéma poistkovej skrinky - 4

Priradenie poistiek v motorovom priestore (poistková skrinka B)

Nr	Popisy	Ampére [A]
A	Hlavná batéria	100 A
B	RB Hlavná 1	70 A
C	RB Hlavná 2	80 A
D	Hlavná WPR	70 A

O Honda HR-V (2016-2019)

Honda HR-V je kompaktné SUV, ktoré bolo vyrábané v rokoch 2016 až 2019. Tento model sa vyznačuje moderným dizajnom, priestranným interiérom a spoľahlivými jazdnými vlastnosťami. Honda HR-V ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré sú známe svojou efektívnosťou a nízkou spotrebou paliva. Vozidlo je vybavené pokročilými technológiami, ako sú asistenčné systémy pre vodiča a multimediálny systém s dotykovou obrazovkou, čo zvyšuje komfort a bezpečnosť jazdy.

Schéma poistkovej skrinky Honda HR-V

Táto stránka zobrazuje schému poistkovej skrinky pre model Honda HR-V, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Typické umiestnenie poistkovej skrinky v tomto vozidle je pod kapotou a v interiéri, zvyčajne v blízkosti vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vozidla.
