Citroën Jumpy (1994-2019) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Citroën Jumpy (1994‑2019), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Citroën Jumpy

Vzťahuje sa na vozidlá vyrobené v rokoch:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Poistka v priestore pre cestujúcich.

schéma poistky.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10А	Audio systém
2	5А	Zapnutie + poloha; Senzor rýchlosti; CPH; Upozornenia na prístrojovej doske.
3	15А	Brzdové svetlá; Tempomat.
4	10А	Pravé pozičné svetlo; Ľavé pozičné svetlo; Nastavenie svetlometov.
5	10А	Klimatizácia; Predné elektrické okná; Ventilátor; Tlakový spínač.
6	15А	Vyhrievané zadné sklo; Vyhrievané sedadlo(a).
7	20А	Systém upozornenia
8		Rozvetvenie
9	5А	Pravé pozičné svetlo; Ľavé pozičné svetlo; Osvetlenie evidenčného čísla; Umývač svetlometov.
10	15А	Predné hmlové svetlá
11	30А	Nepoužíva sa
12	10А	Svetlá cúvania; Diagnostický konektor.
13	30А	Nepoužíva sa
14	5А	CPH

Číslo	Ampére [A]	Popis
15	30А	CPH; Centrálne zamykanie; Osvetlenie interiéru.
16	20А	Zapaľovač; Pevné + poloha Príslušenstvo + poloha.
17	15А	Riadiaca jednotka teploty chladiacej kvapaliny; Ventilátor chladenia.
18	10А	Hmlové svetlá)
19	10А	Osvetlenie prístrojov; Audio systém; Bočné svetlá.
20	30А	Klimatizácia; Ventilátor.
21	20А	Vyhrievané sedadlá)
22	20А	Príslušenstvo + poloha; Nepoužíva sa.
23		Rozvetvenie
24	30А	Umývač svetlometov; Predné stierače.
25	10А	Klimatizácia; Osvetlenie interiéru; Pamäť rádia; Hodiny.
26	15А	Výstražné svetlá
27	30А	Vyhrievané zadné sklo
28	15А	Elektrické okná; Varovné svetlo nabíjania.
29	30А	Elektrické okná
30	15А	Osvetlenie interiéru; Smerovky; Hodiny; Elektrické spätné zrkadlo.

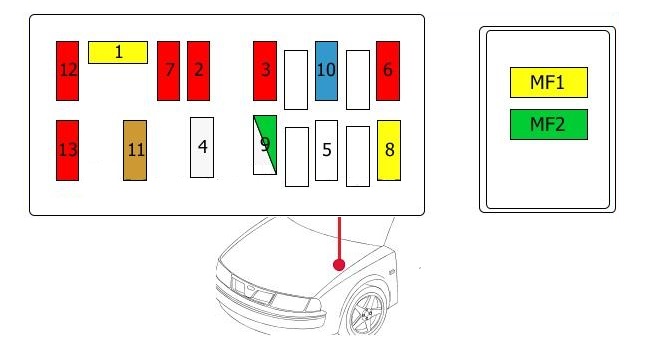

Poistka v motorovom priestore, bez ABS.

Ukazuje rozloženie s volantom vpravo.

Poistka 1
Čerpadlo paliva
20,0 A
Poistka 2
Svetlo polohy pravé
10,0 A
Poistka 3
Svetlo polohy ľavé
10,0 A
Poistka 4
Lavalampy svetlometov
25,0 A
Poistka 5 Poistka
odbočka
6
Imobilizér
10,0 A
Poistka 7
Senzor katalyzátora
10,0 A
Poistka 8
Príves
20,0 A
Poistka 9
Chladiaca ventilátor
25,0 A
Poistka 9a
Ventilátor
30,0 A
Poistka 10
Nepoužíva sa
15,0 A
Poistka 11
Nepoužíva sa
5,0 A
Poistka 12
Svetlo polohy ľavé
10,0 A
Poistka 13
Svetlo polohy pravé
10,0 A
Poistka MF1
Žiadne informácie
20,0 A
Poistka MF2
Žiadne informácie
30,0 A

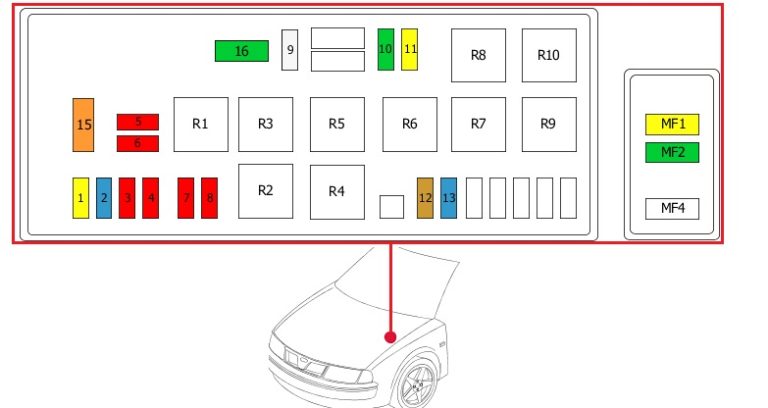

Poistka v motorovom priestore, s ABS.

Ukazuje rozloženie s volantom vpravo

Poistka 1
Príves
20,0 A
Poistka 2
Čerpadlo paliva
15,0 A
Poistka 2a
Čerpadlo paliva
20,0 A
Poistka 3
Svetlo polohy ľavé
10,0 A
Poistka 4
Svetlo polohy pravé
10,0 A
Poistka 5
Diagnostický konektor
10,0 A
Poistka 6
Elektronické vstrekovanie
Imobilizér
10,0 A
Poistka 7
Svetlo polohy ľavé
10,0 A
Poistka 8
Svetlo polohy pravé
10,0 A
Poistka 9
Chladiaci ventilátor motora
25,0 A
Poistka 9a
Chladiaci ventilátor motora
40,0 A
Poistka 10
Lavalampy svetlometov
30,0 A
Poistka 11
Doplnkový ohrievač
20,0 A
Poistka 12
Čerpadlo umývača svetlometov
5,0 A
Poistka 13
Senzor katalyzátora
Ventilátor
15,0 A
Poistka 15
Ventilátor
Klimatizácia
40,0 A
Poistka 16
Chladiaci ventilátor motora
30,0 A
Poistka 16a
Chladiaci ventilátor motora
50,0 A
Poistka MF1
Chladiaci ventilátor motora
20,0 A
Poistka
Relé vstrekovania MF2
30,0 A
Poistka
Riadiaca jednotka ABS MF4
60,0 A

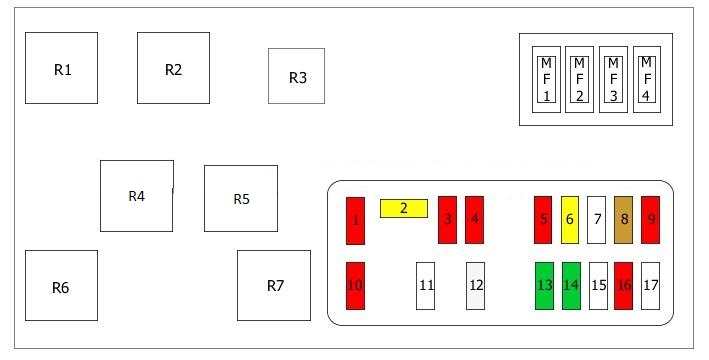

Poistka a relé v motorovom priestore, na ľavej strane.

Poistka 1
Svetlo polohy ľavé
10,0 A
Poistka 2
Čerpadlo paliva
20,0 A
Poistka 3
Žiadne informácie
10,0 A
Poistka 4
Svetlo polohy ľavé
10,0 A
Poistka 5
Svetlo polohy pravé
10,0 A
Poistka 6
Žiadne informácie
20,0 A
Poistka 7
Nepoužíva sa
Poistka 8
Žiadne informácie k dispozícii
5,0 A
Poistka 9
Relé čerpadla paliva
Doplnkové relé čerpadla paliva
10,0 A
Poistka 10
Svetlo polohy pravé
10,0 A
Poistka 11
Žiadne informácie
Poistka 12
Lavalampy svetlometov
25,0 A
Poistka 13
Chladiaci ventilátor
30,0 A
Poistka 14
Žiadne informácie k dispozícii Poistka
30,0 A
15
Nepoužíva sa
Poistka 16
Žiadne informácie k dispozícii Poistka
10,0 A
17
Diagnostický konektor Konektor
príves
Poistka MF1
Hlavný spínač svetiel
Hlavné relé
Poistka v priestore pre cestujúcich
70,0 A
Poistka MF2
Poistka v priestore pre cestujúcich
Zapaľovací spínač
Panel ADC (systém prevencie štartovania)
Hlavné relé
70,0 A
Poistka MF3
Relé čerpadla sekundárneho vzduchu
40,0 A
Poistka MF4
Chladiaci ventilátor
50,0 A
Relé R1 Relé
klimatizácie
Relé R2
Chladiaci ventilátor
Relé R3
Žiadne informácie
Relé R4
Lavalampy svetlometov
Relé R5
Chladiaci ventilátor
Relé R6 Relé
klimatizácie
R7
Chladiaci ventilátor

Citroën Jumpy (2007-2016) – schéma poistky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Poistka zapaľovača (napájacia zásuvka) v Citroën Jumpy (2007-2016) je poistka 9 v rozvádzači poistiek na prístrojovej doske.

Poloha

Existujú tri poistkové skrinky:

– na prístrojovej doske vpravo (za odkladacou schránkou, sklápacou)
Skloňte odkladaciu schránku a potom ju silno potiahnite, aby ste sa dostali k poistkám.

– v priestore pre cestujúcich (komora batérie)
Odstráňte kryt komory batérie, odstráňte červený svorku batérie (+).

– pod kapotou
Ako náhle otvoríte kapotu, posuňte podporu stierača, aby ste uľahčili prístup; odpojte a sklopte skrinku, aby ste sa dostali k poistkám.

Poistková skrinka na prístrojovej doske

Č.	Amperi [A]	Popis
1	15	Tergicristallo posteriore
2	–	Voľný
3	5	Jednotka riadenia airbagu
4	10	Senzor uhla riadenia; Diagnostický konektor; Senzor ESP; Ručné vetranie; Spínač spojky; Výška lúča svetlometov; Čerpadlo filtra pevných častíc.
5	30	Elektrické zrkadlá; Motor okna pasažiera.
6	30	Napájanie predných elektrických okien
7	5	Nočné svetlá a svetlo v odkladacej schránke
8	20	Viacfukčné displej; Siréna proti krádeži; Audio systém; Zmeny CD; Audio/telefón; Poistková skrinka prívesu (príslušenstvo); Konvertor karosérie/konvertor vozidla (platforma s kabínou).
9	10	Konektor príslušenstva v batožinovom priestore
10	30	Regulátor výšky zadnej časti; Spínač volantu; Prístrojová doska.
11	15	Diagnostický konektor; Spínač zapaľovania.
12	15	Hands-free kit; Jednotka riadenia airbagu; Jednotka riadenia senzorov parkovania/
13	5	Poistková skrinka motora; Poistková skrinka prívesu.
14	15	Senzor dažďa; Digitálna klimatizácia; Prístrojová doska.
15	30	Blokovanie/odomknutie/Superkľúč
16	–	Voľný
17	40	Vyhrievané zadné sklo; Vyhrievané zrkadlá.
17	10	Len vyhrievané zrkadlá

Poistky v priestore pre cestujúcich

Číslo	Amperi [A]	Popis
1	30	Vyhrievané sedadlá
2	20 / –	Stav nabitia batérie/Voľné
3	40/50	Poistková skrinka prívesu (príslušenstvo); Výrobca karosérie; Jednotka na úpravu vozidla (platforma s kabínou).
4	–	Voľné
36	15	Zámky dverí s pántom
37	10	Zámky dverí s pántom
38	20	Stierač zadných dverí s krídlom
39	–	Voľné
40	5	Skúmavé zrkadlá sklápateľné

Schéma poistkovej skrinky (ťahanie / ťažné zariadenie / výrobcovia karosérií / poistky CAB platformy)

Číslo	Amperi [A]	Popis
1	15	Voľný
2	15	Relé štartovania a voliteľného generátora
3	15	Napájanie prívesu 12V
4	15	Pevné dodávky pre automobilové meniče
5	10	Havarijné svetlá

Poistková skrinka v motorovom priestore

Nr	Amperi [A]	Popis
1	20	Riadiaca jednotka motora; Systémy napájania paliva a vzduchu; Montáž ventilátora.
2	15	Klaksón
3	10	Čerpadlo ostrekovača predného a zadného
4	20	Čerpadlo ostrekovača svetlometov
5	15	Systém napájania paliva
6	10	Posilňovač riadenia; Dodatočný spínač pedála brzdy.
7	10	Systém brzdenia (ABS / DSC)
8	20	Kontrola motorčeka štartovania
9	10	Hlavný spínač pedála brzdy
10	30	Systémy napájania paliva a vzduchu; Systémy kontroly emisií.
11	40	Predná ventilácia
12	30	Stierače
13	40	Integrované systémové rozhranie
14	30	Voľný

Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…) – schéma poistkovej skrinky

Rok výroby: 2016, 2017, 2018, 2019.

Poistky zapaľovača cigariet (zásuvka napájania) v Citroën Jumpy sú poistka F32 (predná) a F7 (zadná) v poistkovej skrinke prístrojovej dosky.

Poloha poistkovej skrinky

Vozy s volantom naľavo: Poistková skrinka sa nachádza v dolnej časti prístrojovej dosky (vľavo).

Odstráň kryt ťahaním za horný ľavý roh a potom doprava.

Prístrojová doska Poistková skrinka Verzia 1 (Eco)

Priradenie poistiek v poistkovej skrinke prístrojovej dosky (v1)

Nr	Amperáže [A]	Popis
Nr	Amperáže [A]	Popis
F1	10	Servotvorba elektrická; Spínač spojky.
F4	15	Klakson
F5	20	Čerpadlo predného a zadného umývača skla.
F6	20	Čerpadlo predného a zadného umývača skla.
F7	10	Napájanie príslušenstva zadné 12 V.
F8	20	Stierače zadné jediné alebo dvojité.
F10 / F11	30	Zámky predné a zadné, vonkajšie, vnútorné.
F13	10	Ovládanie klimatizácie prednej; Ovládanie rádia; Páka prevodovky; Displej s vysokým rozlíšením.
F14	5	Pripojenia varovania a asistencie.
F17	5	Prístrojová doska.

Číslo	Amperáže [A]	Popis
F19	3	Ovládanie na volante.
F21	3	Systém otvárania bez kľúča; Štartovanie systému; Spínač zapaľovania.
F22	3	Senzor dažďa a jasu; Viacfukčná kamera na detekciu.
F23	5	Bezpečnostné pásy rozopnuté alebo nezapnuté (displej).
F24	5	Dotykový displej; Kamera na cúvanie; Parkovacie senzory.
F25	5	Airbag.
F29	20	Audio systém; Dotykový displej; CD prehrávač; Navigácia.
F31	15	Audio systém (batéria +).
F32	15	Predná zásuvka na príslušenstvo 12 V.
F34	5	Systém monitorovania mŕtveho uhla; Elektrické ovládanie bočných zrkadiel.
F35	5	Nastavenie výšky lúča svetlometov.
F36	5	Nabíjačka na baterku; Zadné čítacie svetlo.

Poistková skrinka palubnej dosky verzia 2 (kompletná)

Priradenie poistiek v poistkovej skrinke palubnej dosky (v2)

Nr	Amperáže [A]	Popis
Nr	Amperáže [A]	Popis
F1	3	Systém otvárania bez kľúča a štartovanie systému alebo spínač zapaľovania.
F5	5	Dotyková obrazovka; Kamera na cúvanie; Senzory parkovania.
F7	10	Ovládacie prvky zadnej klimatizácie; Hi-Fi zosilňovač.
F8	20	Zadný stierač jednorazový alebo dvojitý.
F10 / F11	30	Zámky predné a zadné, vonkajšie, vnútorné.
F12	3	Alarm.
F17	10	Zásuvka príslušenstva zadná 12 V.
F18	5	Pripojenia varovania a asistencie.
F21	3	Nabíjačka na baterku; Zadné čítacie svetlo.
F22	3	Svetlo v odkladacej schránke; Zadné čítacie svetlá.

Nr	Amperáže [A]	Popis
F23	5	Systém monitorovania mŕtveho uhla; Elektronické ovládanie zrkadiel.
F24	5	Ovládanie na volante.
F25	5	Nastavenie výšky svetelného lúča diaľkových svetlometov.
F26	3	Bezpečnostné pásy uvoľnené alebo nezapnuté (displej).
F27	3	Senzor dažďa a svetla; Viacfukčná kamera na detekciu.
F28	10	Ovládanie prednej klimatizácie; Ovládanie rádia; Páka prevodovky; Displej s vysokým rozlíšením.
F30A alebo B	15	Audio systém (batéria +).
F31	5	Airbag.
F33	15	Predná zásuvka 12 V.
F35	5	Prístrojová doska.
F36	20	Audio systém; Dotyková obrazovka; CD prehrávač; Navigácia.

Poistková skrinka v motorovom priestore

Poloha poistkovej skrinky

Nachádza sa v motorovom priestore blízko batérie.

Aby ste sa k nej dostali, uvoľnite dva háky A, odstráňte kryt.

Priradenie poistiek v poistkovej skrinke motorového priestoru

Nr	Amperáže [A]	Popis
F12	5	Hrejivé trysky pre umývanie skiel.
F14	25	Čerpadlo umývania skiel predných a zadných.
F15	5	Predný radar a núdzové brzdenie; Elektrické posilňovanie riadenia.
F17	10	Integrované systémové rozhranie.
F19	30	Motor stierača predného skla.
F20	15	Čerpadlo umývania skiel predných a zadných.
F21	20	Čerpadlo umývania svetlometov.
F22	15	Klakson
F23	15	Pravý stretávací svetlomet.
F24	15	Ľavý stretávací svetlomet.
