Citroen Berlingo (1996-2011) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Citroën Berlingo 1996‑2011, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Citroen Berlingo (M49, M59) (1996-2011) – schéma poistkovej skrinky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Poistka zapaľovača cigariet – Poistková skrinka v kabíne – Poistka č. 122/30A

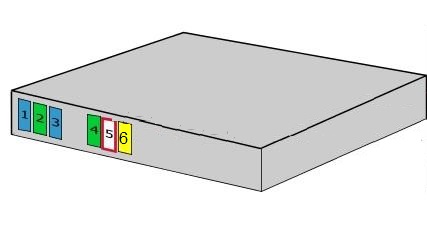

Poistka na BSI (inteligentný modul distribúcie energie) LHD.
od 1. marca 2002.
Schéma poistkovej skrinky
Poistka 1
Systém Multiplex
15,0 A
Poistka 2
Elektrické okná;
Otváracia strecha.
30,0 A
Poistka 3
Kompresor klimatizácie
15,0 A
Poistka 4
Vyhrievané zrkadlá
Vyhrievané zadné sklo
30,0 A
Poistka 5
Stierač predného skla
25,0 A
Poistka 6
Centrálne zamykanie
20,0 A
Poistka na BSI (inteligentný modul distribúcie energie) LHD, od 4. novembra 2002.
Poistka 1
Napájanie diagnostickej zásuvky
Zásuvka pre príves
Motor stierača zadného skla
15,0 A
Poistka 4
Modul spínača hodiniek
Rádio
Multifunkčný displej
Alarmový systém 20,0 A
Poistka 5
Siréna poplachu 15,0 A
Poistka 6
Diagnostická zásuvka
Senzor hladiny chladiacej kvapaliny 10,0 A
Poistka 7
Senzor dažďa
Systém denného svietenia 15,0 A
Poistka 9
Relé motora 30,0 A
Poistka 10
Zrkadlo spätného pohľadu
Vyhrievané predné sklo 40,0 A
Poistka 11
Motor stierača zadného skla 15,0 A
Poistka 12
Predné elektrické okná
Spínač otváracej strechy
Ovládač okna 30,0 A
Poistka 14
Poistková skrinka v motorovom priestore
Airbag
Napínače bezpečnostných pásov
Modul spínačov
10,0 A
Poistka 15
Prístrojová doska
Rádio
Multifunkčný displej
Asistencia pri parkovaní riadiaca jednotka
15,0 A
Poistka 16
Centrálne zamykanie
30,0 A
Poistka 20
Pravé zadné svetlo
10,0 A
Poistka 21
Ľavé zadné svetlo
Dodatočné brzdové svetlo
15,0 A
Poistka 22
Zrkadlo spätného pohľadu
Predný zapaľovač cigariet
Interné svetlo
Interné osvetlenie
Zásuvka 12V vzadu
Spínač klimatizácie
30,0 A

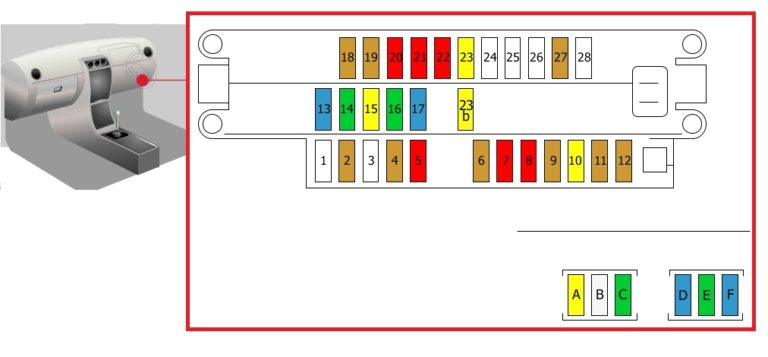

Poistková skrinka v kabíne (1997-2002) (RHD)
Priradenie poistiek
Poistka 1
Napínač a odbočka predného airbagu
Poistka 2
Prístrojová doska
Diagnostická zásuvka
5,0 A
Poistka 3
Nepoužíva sa
Poistka 4
BSI (inteligentný modul distribúcie energie)
5,0 A
Poistka 5
Spínač
10,0 A
Poistka 6
Hodinky
Multifunkčné LED
Ovládanie kódu
5,0 A
Poistka 7
Relé ventilátora chladenia
Senzor teploty vody
Injekčné relé
Riadiaca jednotka vstrekovania
10,0 A
Poistka 8
Interné osvetlenie
Rádio
Multifunkčné relé
10,0 A
Poistka 9
BSI (inteligentný modul distribúcie energie)
5,0 A
Poistka 10
Motor stierača zadného skla
20,0 A
Poistka 11
Rádio
Klimatizácia
Zapaľovač cigariet
Interné osvetlenie
Multifunkčný displej
5,0 A
Poistka 12
Zadné hmlové svetlo
5,0 A
Poistka 13
Relé vyhrievaných sedadiel
15,0 A
Poistka 14
Relé stieračov svetlometov
30,0 A
Poistka 15
Zásuvka 12 V
20,0 A
Poistka 16
Relé ventilátora
30,0 A
Poistka 17
Akustický signál 15,0 A
Poistka 18
Ľavé svetlo polohy
Pravé zadné svetlo
5,0 A
Poistka 19
Pravé svetlo polohy
Ľavé zadné svetlo
Osvetlenie evidenčnej tabule
5,0 A
Poistka 20
Ľavé stretávacie svetlo
10,0 A
Poistka 21
Pravé stretávacie svetlo
10,0 A
Poistka 22
Multifunkčný displej
Zrkadlo spätného pohľadu pre cestujúcich
10,0 A
Poistka 23
Zapaľovač cigariet
20,0 A
Poistka 23b
Zapaľovač cigariet
20,0 A
Poistka 24
Nepoužíva sa
Poistka 25
Nepoužíva sa
Poistka 26
Nepoužíva sa
Poistka 27
Stierače
Striekacie zariadenia svetlometov
5,0 A
Poistka 28
Nepoužíva sa
Poistka A
Centrálne zamykanie
Odomknutie zadného dverí/miesta na batožinu
20,0 A
Poistka B
Predné stierače
25,0 A
Poistka C
Vyhrievané zadné sklo a zrkadlá
30,0 A
Poistka D
Stierač zadného skla
Klimatizácia
15,0 A
Poistka E
Elektrické okná
Otváracia strecha
30,0 A
Poistka F
Prístrojová doska
15,0 A

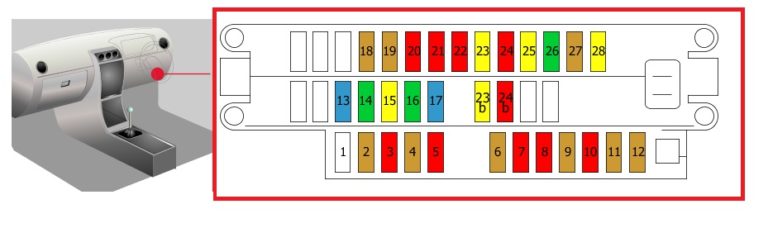

Poistková skrinka v kabíne RHD (od 5. júna 2001)
Poistka 1
Poistka napínača a odbočka predného airbagu
Poistka 2
Prístrojová doska
Diagnostická zásuvka
Spínač klimatizácie
Spínač, svetlá upozornenia
5,0 A
Poistka 3
Nepoužíva sa
10,0 A
Poistka 4
BSI (inteligentný modul distribúcie energie)
5,0 A
Poistka 5
Spínač brzdových svetiel
10,0 A
Poistka 6
Multifunkčné LED hodinky
Relé stretávacích svetiel
Diagnostická zásuvka
5,0 A
Poistka 7
Relé ventilátora chladenia
Teplota chladiacej kvapaliny motora (ECT)
Injekčné relé
Riadiaca jednotka vstrekovania
Elektromagnet(y) čistenia nádrže
10,0 A
Poistka 8
Interné osvetlenie
Rádio
Multifunkčný displej
Navigačná riadiaca jednotka
10,0 A
Poistka 9
BSI (inteligentný modul distribúcie energie)
5,0 A
Poistka 10
Nepoužíva sa
10,0 A
Poistka 11
Ohrievač
Rádio
Klimatizácia
Zapaľovač cigariet
Interné osvetlenie
Multifunkčný displej
5,0 A
Poistka 12
Svetlo upozornenia zadných svetiel
5,0 A
Poistka 13
Relé vyhrievaných sedadiel
15,0 A
Poistka 14
Relé striekacích zariadení svetlometov
30,0 A
Poistka 15
Zásuvka 12 V
20,0 A
Poistka 16
Ventilátor klimatizácie
30,0 A
Poistka 17
Signál
akustický 15,0 A
Poistka 18
Ľavé svetlo polohy
Pravé zadné svetlo
5,0 A
Poistka 19
Pravé svetlo polohy
Ľavé zadné svetlo
Osvetlenie evidenčnej tabule
5,0 A
Poistka 20
Ľavé stretávacie svetlo
Svetlo upozornenia prístrojovej dosky
10,0 A
Poistka 21
Pravé stretávacie svetlo
Spínač svetlometov
10,0 A
Poistka 22
Multifunkčný displej
Zrkadlo spätného pohľadu pre cestujúcich
Navigačná riadiaca jednotka
Svetlo na čítanie
10,0 A
Poistka 23
Zapaľovač cigariet
20,0 A
Poistka 23b
Zapaľovač cigariet
20,0 A
Poistka 24
Rádio
10,0 A
Poistka 24b
Rádio
10,0 A
Poistka 25
Stierač zadného skla
20,0 A
Poistka 26
Nepoužíva sa
30,0 A
Poistka 27
Spínač stieračov, predné a zadné
BSI
Ovládač striekacích zariadení svetlomet
O Citroen Berlingo (1996-2011)
Citroen Berlingo, vyrábaný v rokoch 1996 až 2011, je praktické a všestranné vozidlo, ktoré sa často používa ako rodinné auto alebo malé úžitkové vozidlo. Tento model je známy svojou priestrannosťou a flexibilitou interiéru, čo ho robí ideálnym pre prepravu osôb aj nákladu. Citroen Berlingo ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú spoľahlivý výkon a efektívnu spotrebu paliva. Vozidlo je obľúbené pre svoju robustnosť a jednoduchosť údržby, čo z neho robí populárnu voľbu medzi vodičmi, ktorí hľadajú spoľahlivé a praktické riešenie pre každodenné potreby.
Schéma poistkovej skrinky Citroen Berlingo
Táto stránka zobrazuje schému poistkovej skrinky pre Citroen Berlingo, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pre cestujúcich, pod palubnou doskou, a ďalšia môže byť umiestnená v motorovom priestore. Schémy zobrazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
