Bobcat S185 – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Bobcat S185 (gumená minirýpadlo), získaš informácie o polohe panelov poistiek vnútri stroja a naučíš sa priradenie každej poistky (rozloženie poistiek).

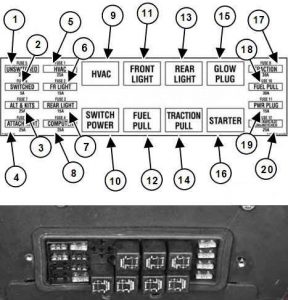

Bobcat S185 – schéma riadiacej jednotky poistiek
Rok výroby:
Riadiaca jednotka poistiek
| Nr | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Klaksón nie je pripojený | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | ACS / AWS / SJC so spínačom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Alarm rezervy alternátora a príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25 | Príslušenstvo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Ohrievač a klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Predné svetlomety a poloha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Zadné svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Kontrolér Bobcat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Traction | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Prerušenie paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | ACS / AWS / SJC bez spínača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Kúrenie a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Spínač napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Svetlomety a poloha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Prerušenie paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Pohon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Žhaviace sviečky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Akumulátor má systém nabíjania alternátora na 12 voltov s negatívnou hmotou. Elektrický systém je chránený poistkami umiestnenými v kabíne na ovládacom paneli a hlavnou poistkou 100 A v motorovom priestore naľavo od motora, pod vzduchovým filtrom. Poistky chránia elektrický systém v prípade elektrického preťaženia. Pred opätovným štartovaním motora je potrebné určiť príčinu preťaženia.

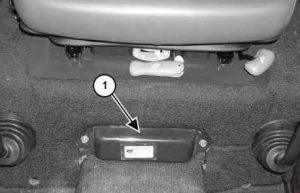

Elektrická inštalácia je chránená pred preťažením pomocou poistiek a relé umiestnených pod krytom poistkovej skrinky (poloha 1). Vnútri krytu sa nachádza štítok, ktorý zobrazuje polohu a intenzitu prúdu.
Odstráňte kryt, aby ste skontrolovali alebo vymenili poistky.
POZOR: Priradenia terminálov a káblov pre každý konektor sa môžu líšiť v závislosti od úrovne vybavenia vozidla, modelu a trhu.
O Bobcat S185
Bobcat S185 je populárny model kompaktného nakladača, ktorý je známy svojou spoľahlivosťou a všestrannosťou. Tento stroj je ideálny pre rôzne stavebné a poľnohospodárske aplikácie vďaka svojej robustnej konštrukcii a výkonnému motoru. Bobcat S185 je vybavený dieselovým motorom, ktorý poskytuje dostatočný výkon pre náročné úlohy, pričom zároveň zaručuje efektívnu spotrebu paliva. Jeho kompaktné rozmery umožňujú jednoduché manévrovanie aj v obmedzených priestoroch, čo ho robí obľúbeným medzi profesionálmi v rôznych odvetviach.
Schéma poistkovej skrinky Bobcat S185
Táto stránka zobrazuje schému poistkovej skrinky pre Bobcat S185, ktorá je nevyhnutná pre správnu údržbu a opravy tohto stroja. Poistková skrinka sa zvyčajne nachádza v blízkosti ovládacieho panelu alebo pod kapotou, čo umožňuje ľahký prístup pri výmene poistiek. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhrady s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť Bobcat S185, a preto je dôležité mať vždy aktuálnu schému poistkovej skrinky k dispozícii.
