Bobcat 324 (minieskavátor) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Bobcat 324 (minirýpadlo), získaš informácie o polohe panelov poistiek vnútri stroja a naučíš sa priradenie každej poistky (rozloženie poistiek).
Bobcat 324 (minirýpadlo) – schéma rozvodu poistiek
Rok výroby:

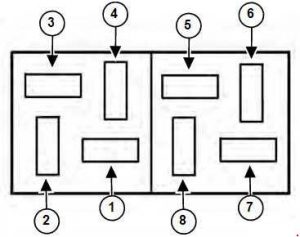

Rozvod poistiek
| Č. | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Nástroj – počítadlo pracovných hodín, zvukový signál a podsvietenie ukazovateľa hladiny paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Príslušenstvo – konektor príslušenstva, ohrievač a klaksón. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Štartovanie – spínač na kľúč, konektor príslušenstva nie je pripojený | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Kabína – výkon kabíny, svetlá, stierač a osvetlenie kupoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Napájanie – zásuvka prístroja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Časované napájanie – modul časovača vypnutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Modul časovača vypnutia napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

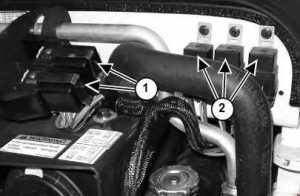

Bagrovač je vybavený elektrickým systémom na 12 voltov s negatívnym uzemnením. Elektrický systém je riadený prostredníctvom poistiek a relé umiestnených na pravej strane motorového priestoru (poloha 1 a 2). Poistky chránia elektrický systém v prípade elektrického preťaženia. Príčina preťaženia musí byť identifikovaná a odstránená pred opätovným štartovaním motora.
POZOR: Priradenie terminálov a káblov pre jednotlivé konektory sa môže líšiť v závislosti od úrovne výbavy vozidla, modelu a trhu.
O Bobcat 324 (minieskavátor)
Bobcat 324 je kompaktný minieskavátor, ktorý je obľúbený pre svoju všestrannosť a efektivitu na staveniskách. Tento model je navrhnutý tak, aby poskytoval vysoký výkon v malých priestoroch, čo ho robí ideálnym pre úlohy, ktoré vyžadujú precízne manévrovanie. Bobcat 324 je vybavený dieselovým motorom, ktorý zabezpečuje dostatočný výkon pre rôzne druhy prác. Jeho kompaktné rozmery umožňujú jednoduchú prepravu a manipuláciu na stavenisku. Vďaka svojej robustnej konštrukcii a spoľahlivosti je tento minieskavátor obľúbenou voľbou medzi profesionálmi v stavebníctve.
Schéma poistkovej skrinky Bobcat 324 (minieskavátor)
Táto stránka zobrazuje schému poistkovej skrinky pre Bobcat 324, ktorá je kľúčová pre správne fungovanie elektrických systémov tohto minieskavátora. Poistková skrinka sa zvyčajne nachádza v blízkosti ovládacieho panelu alebo pod kapotou, čo umožňuje jednoduchý prístup pri výmene poistiek. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je navrhnutá tak, aby chránila dôležité komponenty, ako sú osvetlenie, motor a ďalšie elektrické zariadenia, a preto je dôležité dodržiavať správne hodnoty poistiek.
