BMW X6 G06 (2019-2021…) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky BMW X6 (G06) 2019-2021…, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
BMW X6 G06 – schéma poistkovej skrinky
Rok výroby: 2019, 2020, 2021.
Poistky zapaľovača cigariet (zásuvka napájania) v BMW X6 G06 sú poistky F46, F218, F273 v poistkovej skrinke.
Priradenie poistiek a symboly
Poistkové skrinky v BMW X6 G06 sa nachádzajú v nákladnom priestore a v kabíne. Čísla poistiek sú spojené so významom poistky.

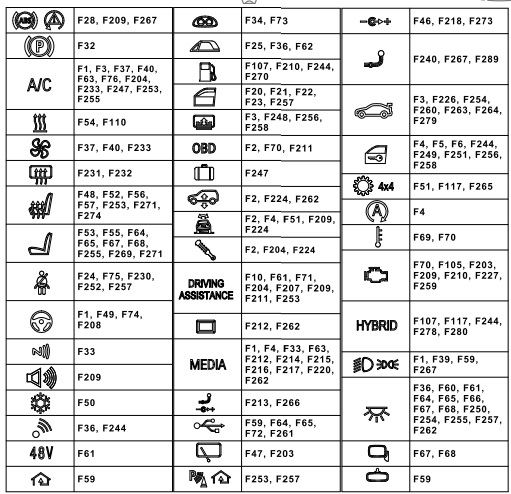

Skontroluj význam symbolov BMW

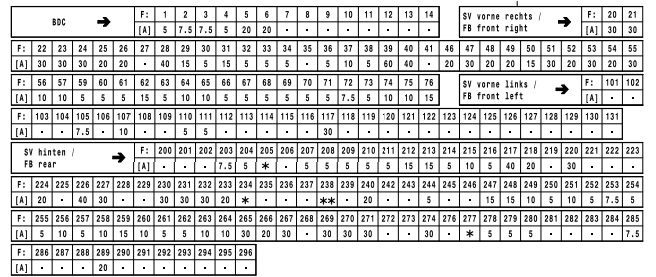

Amperáže
- BDC
- Poistková skrinka predná vpravo
- Poistková skrinka predná vľavo
- Poistková skrinka zadná
Poistková skrinka zadná v batožinovom priestore

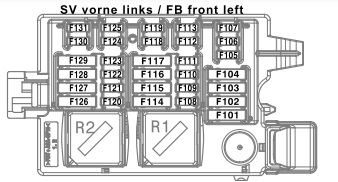

Poistková skrinka ľavá predná
Poistková skrinka pravá predná
Kontrolér Body Domain Controller
BDC
Význam symbolov poistiek BMW
Zoznam bude pravidelne aktualizovaný. Ak máš návrhy, zanechaj komentár alebo napíš e-mail!
| Číslo | Symbol | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 |  |
ABS (systém prevencie zablokovania kolies počas brzdenia), DSC (dynamická kontrola stability) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 |  |
Modul kontroly funkcie stĺpca riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 |  |
Modul prívesu, ťažné zariadenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 |  |
Displej na čelnom skle Head-Up (HUD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 |  |
Systém START-STOP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 |  |
Elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 |  |
Inštalácia pneumatického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 |  |
Prevodovka; DSC – dynamická kontrola stability;
SMG – sekvenčná manuálna prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 |  |
Hlavné svetlá; Senzor dažďa;
Senzor svetla; Elektronická kontrola výšky riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 |  |
Modul svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 |  |
CD changer; Modul Can Gateway. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 |  |
Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 |   |
Senzory parkovania / Home link (otvárač garážových dverí) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 |  |
Elektrický ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 |  |
Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 |  |
Modul dverí; Tichá automatická uzávierka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 |  |
Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 |  |
Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 |  |
Nastavenie sedadiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 |  |
Bezpečnostné pásy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 |  |
OBD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 |  |
Vyhrievanie;Nezávislé pomocné vyhrievanie.
Vyhrievanie čelného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 |  |
Tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 |  |
Relé zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 |  |
Odľadovanie zadného skla (vyhrievanie zadného skla) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 |  |
Vyhrievač kvapaliny ostrekovača |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 |  |
Ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 |  |
Vnútorné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 |  |
Prístrojová doska;Odometer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 |   |
Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | DDE | Digitálna elektronika Diesel (DDE) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 |  |
Relé čerpadla paliva;Kontrola čerpadla paliva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 |  |
DME – Digitálna elektronika motora;Integrovaný modul napätia – IVM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 |  |
BDC (Kontrolér Body Domain Controller) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 |  |
HiFi zosilňovač;TV tuner;
Video modul. Rádio (?). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 |  |
Kontrola tlaku pneumatík RDV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 |  |
Predné umývanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 |  |
Systém umývania svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 |  |
Panoramatický;Panoramatická strecha;
Horný modul kabrioletu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 |  |
Telefón |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 |  |
Horný modul kabrioletu;Relé kabrioletu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 |  |
Predný a zadný zapaľovač cigariet;Zásuvka 12V;
Zásuvka na nabíjanie priestoru (12V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 |  |
Parkovacia brzda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 |  |
Zamknutie batožinového priestoru (zadné dvere);Automatické uzamknutie zadných dverí. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 |  |
Elektrické slnečníky vzadu (pre BMW F60 M5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 |  |
Systém dynamického pohonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 |  |
Štvorkolka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 |  |
Systém START-STOP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 |  |
Asistent riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 |  |
Hybridný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 |  |
Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 |  |
Elektrochromatické spätné zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 |  |
Relé kompresora pneumatického odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O BMW X6 G06 (2019-2021…)
BMW X6 G06, predstavený v roku 2019, je luxusné SUV, ktoré kombinuje športový dizajn s výkonnými jazdnými vlastnosťami. Tento model je známy svojím dynamickým vzhľadom a pokročilou technológiou. BMW X6 G06 ponúka rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vysoký výkon a efektívnu spotrebu paliva. Interiér vozidla je vybavený najnovšími technológiami, vrátane digitálneho kokpitu a pokročilých asistenčných systémov pre vodiča, čo zaručuje komfort a bezpečnosť na cestách.
Schéma poistkovej skrinky BMW X6 G06
Táto stránka zobrazuje schému poistkovej skrinky pre BMW X6 G06, ktorá je nevyhnutná pre správnu údržbu a riešenie problémov s elektrickými systémami vozidla. V tomto modeli sa poistková skrinka nachádza typicky v priestore motoru a v interiéri, často pod palubnou doskou alebo v batožinovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektroniky vo vašom BMW X6 G06.
