BMW X5 E70 (2007-2013) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky BMW X5 (E70) 2007-2013, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

BMW X5 E70 (2007-2013) – schéma poistkovej skrinky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v BMW X5 E70 je poistka F111 a F113 v poistkovej skrinke v batožinovom priestore.

Schéma poistkovej skrinky palubnej dosky

Nachádza sa pod odkladacou schránkou.

Nr	Amperáže [A]	Popis
1		Relé motora kompresora tlmiča
2		Relé zadného stierača
3		Relé motora predného stierača
F1	20A	–
F2	10 A	Motor zámku odkladacej schránky
F3	7,5A	–
F4	10 A	Modul riadenia motora (ECM)
F5	10 A	–
F6	10 A	–
F7	5A	–
F8	7,5A	–
F9	15A	Homs
F10	5A	–
F11	20A	–
F12	10 A	Modul riadenia funkcie stĺpika riadenia
F13	15A	Modul riadenia prevodovky (TCM)
F14	10 A
F15	10 A	Páka prevodovky
F 16	7,5A	Elektrický spínač okna
F17	7,5A	–
F18	7,5A	–
F19	5A	–
F20	–	–

F21	30A	Zadné vyhrievané sklo
F22	–	–
F23	40A	–
F24	40A	Aktívny riadenie
F25	30A	–
F26	30A	Čerpadlo ostrekovača svetlometov
F27	15A	Centrálne zamykanie
F28	15A	Centrálne zamykanie
F29	40A	Zadné elektrické okná
F30	30A	Centrálne zamykanie
F31	40A	Zadné elektrické okná
F32	40A	Zavesený kompresor
F33	30A	–
F34	30A	–
F35	30A	Riadenie motora
F36	30A	Riadenie motora
F37	30A	Motor zadného stierača
F33	30A	–
F39	40A	–
F40	30A	ABS riadiaci modul
F41	7,5A
F42	30A	Riadenie motora
F43	30A	Riadenie motora
F44	30A	Motor predného stierača

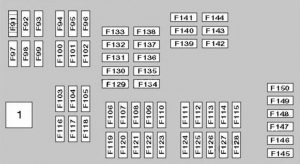

Batožinový priestor

Nr	Amperáže [A]	Popis
1		Relé na odpojenie obvodu
F91	30A / 40A	–
F92	25A	Modul riadenia poistkovej skrinky
F93	40A	–
F94	30A	(30A) Modul riadenia brzdy parkovacieho systému
F95	30A / 40A	–
F96	40A	–
F97	20A	–
F98	15A / 20A	–
F99	40A	(40A) Modul riadenia otvorenia / zatvorenia zadného veka
F100	20A	–
F101	30A	–
F102	30A	–
F103	30A	(30A) Zosilňovač výstupu audio zariadenia
F104	–	–
F105	30A	–
F106	7,5A	–
F107	10 A	–
F108	5A	–
F109	10 A	Prijímač navigačného systému
F110	7,5A	–
F111	20A	zapaľovač cigariet (hlavný zdroj popolníka)
F112	5A	–
F113	20A	zapaľovač cigariet (stredová konzola opierky rúk)
F114	5A	–
F115	–	–
F116	20A	Zásuvka pre príves
F117	20A	–
F118	20A	–
F119	5A	Modul riadenia multimediálneho systému

F120	5A	Modul aktívneho riadenia odpruženia
F121	5A	Modul riadenia otvorenia / zatvorenia zadného veka
F122	–	–
F123	–	–
F124	5A	Poistková skrinka / schéma relé konzoly
F125	5A	Modul riadenia rozvodnej skrinky
F126	5A	–
F127	–	–
F128	–	–
F129	5A	–
F130	–	–
F131	5A	–
F132	7,5A	–
F133	–	–
F134	5A	Modul riadenia funkcie stĺpca riadenia
F135	20A	Modul riadenia otvorenia / zatvorenia zadného veka
F136	5A	–
F137	5A	Navigačný systém
F138	–	–
F139	20A	–
F140	20A	Modul riadenia morského divadla, predné ľavé
F141	20A	Modul riadenia vykurovania sedadla, predné pravé
F142	20A	Modul riadenia multimédií
F143	25A	Modul riadenia prívesu
F144	5A	Modul riadenia prívesu
F145	10 A	Motor asistencie pri zatváraní dverí, predné pravé
F146	10 A	Motor asistencie pri zatváraní dverí, predné ľavé
F147	10 A	Motor asistencie pri zatváraní dverí, zadné ľavé
F148	10 A	Motor asistencie pri zatváraní dverí, zadné pravé
F149	5A	Multifunkčný spínač sedadla, predné ľavé
F150	5A	Multifunkčný spínač sedadla, predné pravé

Poistky na batérii

Nachádza sa na batérii v batožinovom priestore, pod poťahom.

Nr	Popis
F171	(100A)
F172	(100A)
F173	(250A) Blok poistiek na prístrojovej doske
F174	–
F175	–
F176	(80A) Relé kontroly pohybu ventilu

Blok s relé a poistkami v motorovom priestore

Nr	Popis
1	Elektronická riadiaca jednotka motora
2	Relé na kontrolu pohybu ventilu
F1	(40A) Relé na kontrolu pohybu ventilu

Niektoré relé môžu byť tiež umiestnené pod poťahom, v batožinovom priestore. Napríklad, relé čerpadla kompresora, relé čerpadla pneumatického tlmiča.

Varianty usporiadania poistiek, ktoré nájdeš blízko poistkovej skrinky v batožinovom priestore tvojho auta.​​

Symbol	Číslo
	4, 15, 19, 123
	15, 24
	116, 143, 144
	6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
	27, 28, 30, 124, 132, 135, 145, 146, 147, 148
	8, 106, 120
	13, 20, 92, 123, 125
	32, 107, 123
	23, 33, 34, 96, 124
	2, 19, 23, 33, 34, 96, 110, 124
	6, 142
	3, 5
	108, 114
	41
	9, 124
	16
	29, 31, 33, 34, 124
	100, 112, 139, 140, 141
	101, 102, 139, 140, 141, 149, 150
OBD	130, 131
	10, 94, 129

	1, 17, 18, 41, 98, 126
	4
	37, 44
	21
	124
	11, 12, 17, 91, 93, 95, 98
	5, 19, 23, 33, 34, 96, 114
	14
	18, 131
	6, 17, 19, 41, 126
	4
	97, 105, 122
	4, 7, 35, 36, 38, 42, 43
	137, 142
	10, 39
	99, 121
	6, 103, 109, 129, 142
	7
	44
	26
	5, 117
	110, 113
	1, 134
	111, 113, 115, 118

O BMW X5 E70 (2007-2013)

BMW X5 E70, vyrábaný v rokoch 2007 až 2013, je druhou generáciou populárneho SUV od nemeckého výrobcu BMW. Tento model je známy svojím luxusným interiérom, pokročilou technológiou a výkonnými motormi. E70 ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré sa pohybujú od šesťvalcových jednotiek až po výkonné osemvalcové motory. Vďaka svojmu sofistikovanému podvozku a pohonu všetkých štyroch kolies je BMW X5 E70 ideálnym vozidlom pre tých, ktorí hľadajú kombináciu komfortu, výkonu a schopnosti zvládnuť rôzne terény.

Schéma poistkovej skrinky BMW X5 E70

Táto stránka zobrazuje schému poistkovej skrinky pre BMW X5 E70, ktorá je nevyhnutná pre správnu údržbu a riešenie problémov s elektrickým systémom vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pre pasažierov, pod palubnou doskou, a tiež v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti elektrických komponentov vozidla.
