JCB 3CX – poistková skrinka
JCB 3CX – schéma poistkovej skrinky
Rok výroby:
Poistka zapaľovača cigariet (zásuvka napájania) v JCB 3CX je poistka 4 v poistkovej skrinke.

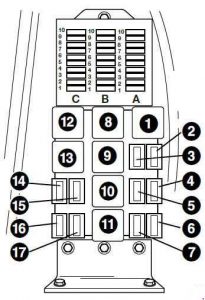

Poistková skrinka
Relé a poistky sa nachádzajú v bočnej konzole pod krytom.
| Číslo |
Ampery [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stĺpec “A” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Hydraulický systém pomocný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Elektromagnetický ventil čerpadla paliva
(zastavenie motora) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7.5 | Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7.5 | Spínač blízkosti režim jazdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Ovládanie prevodovky;
Prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 3 | Výber prevodov – dopredu a dozadu
(autá od sériového čísla 933757) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Brzdové svetlá
(autá do sériového čísla 933756) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Prevodovka
(autá od sériového čísla 933757) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 3 | Štvorkolka (automatické brzdy)
(autá do sériového čísla 933756) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7.5 | Brzdové svetlá
(autá od sériového čísla 933757) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Ľavé bočné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | Pravé bočné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stĺpec “B” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 | Nástroje, zvukový signál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Klaksón;
Predný umývač Predný stierač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7.5 | Zadný klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Vyhrievané sedadlo;
Zapaľovač; Ventilátor na tvár. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Zadný stierač a umývač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Spínač brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Návrat k aktivácii bagra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Zadné pracovné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | Predné pracovné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stĺpec “C” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7.5 | Svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Kontrolná svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Varovná lampa, vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Thermostart | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Ohrievač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 3 | Cievky relé zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Hlavný zväzok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 3 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Zapaľovanie 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Klampiar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Pomocný (kôš s brzdami) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Hlavné svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Motor v chode | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nastavenie hydraulickej rýchlosti (HSC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Pípanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Pípanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Zapaľovanie 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Predné pracovné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Zadné pracovné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Neutrálny štart | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Zadný klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Kontrolka parkovacej brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Parkovacia brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

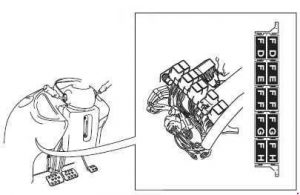

| Č. br |
Relé |
| FD1 | Vpred HI / LO |
| FD2 | Vpred |
| FE1 | Prevrátiť HI / LO |
| FE2 | Prevrátiť |
| FF1 | Preplietať |
| FF2 | Ťahať |
| FG1 | Prázdny |
| FG2 | Vyprázdnenie prevodu |
| FH1 | Auto 2WD |
| FH2 | 4WB |
| Č. | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FG1 | Alarm cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FG2 | Odvodnenie prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH1 | 2WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH2 | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

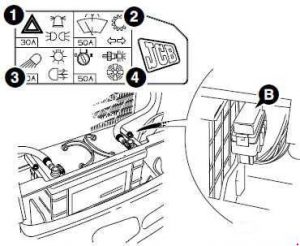

| Číslo | Ampery [A] | Popis |
| 1 | 30 | Výstražné svetlá;
Upozorňovacie svetlá; Svetlá |
| 2 | 50 | Stierače;
Striekacie zariadenia; Prevodovka; Smerovky, |
| 3 | 50 | Pracovné svetlá;
Hmlové svetlá; Svetlá brzdy. |
| 4 | 50 | Zapaľovanie;
Ohrievač; Thermostart. |
O JCB 3CX
JCB 3CX je jedným z najpopulárnejších modelov rýpadlo-nakladačov na svete, známy svojou všestrannosťou a spoľahlivosťou. Tento model je vybavený výkonným motorom, ktorý poskytuje dostatočný výkon pre širokú škálu stavebných a zemných prác. JCB 3CX je navrhnutý tak, aby zvládol náročné podmienky na stavenisku, pričom ponúka komfort a jednoduchú obsluhu pre operátora. Medzi jeho charakteristické vlastnosti patrí vynikajúca manévrovateľnosť, robustná konštrukcia a efektívny hydraulický systém, ktorý umožňuje presné a rýchle vykonávanie úloh.
Schéma poistkovej skrinky JCB 3CX
Táto stránka zobrazuje schému poistkovej skrinky pre model JCB 3CX, ktorá je kľúčová pre správne fungovanie elektrických systémov stroja. Poistková skrinka sa zvyčajne nachádza v kabíne operátora alebo v blízkosti motorového priestoru. Na diagramoch sú zobrazené čísla poistiek, ich ampéráž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je navrhnutá tak, aby poskytovala jednoduchý prístup a rýchlu výmenu poistiek, čo je nevyhnutné pre udržanie stroja v prevádzke.
