Isuzu Amigo (1998-2004) – poistková skrinka
Schéma poistiek a relé – Isuzu Amigo
Týka sa nových vozidiel v rokoch:
1998, 1999, 2000, 2001, 2002, 2003, 2004.

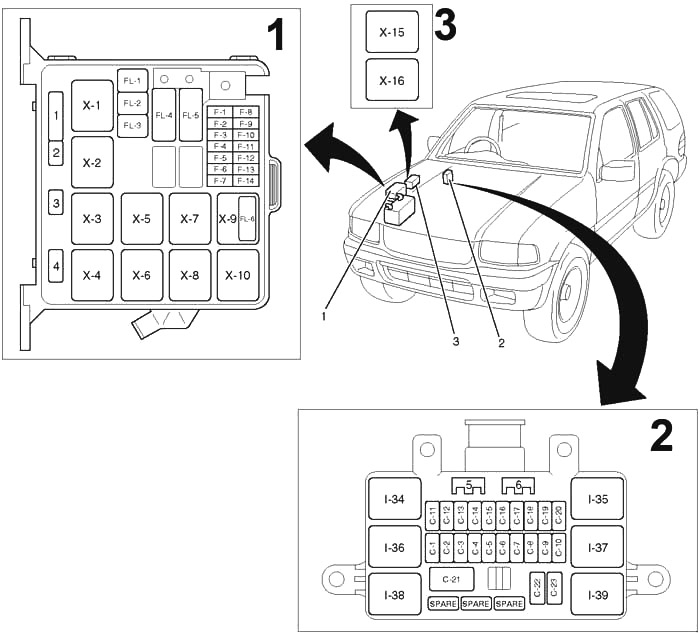

Poloha
- Poistková skrinka a relé (motorový priestor)
- Poistková skrinka a relé (prístrojová doska)
- Skrinka relé (motorový priestor)

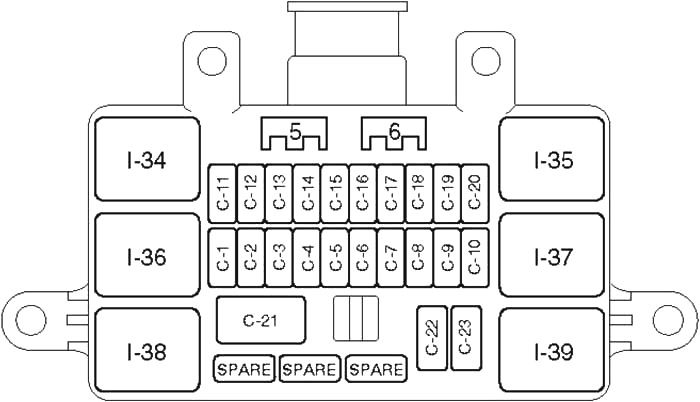

Schéma poistkovej skrinky prístrojovej dosky
Poistková skrinka sa nachádza za krytom na strane vodiča na prístrojovej doske.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 20 | Relé zásuvky príslušenstva, zásuvka príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 10 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | 15 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | 15 | Relé zadné, Svetlo zastavenia a bočné obrysové svetlo, Zadné svetlo, Svetlo evidenčnej značky, Ovládač osvetlenia, Osvetlenie, Riadiaca jednotka všetkých smeroviek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | 10 | Svetlo stop, osvetlenie kupoly, osvetlenie ľavého stropu, osvetlenie pravého stropu, osvetlenie zadného stropu vľavo, osvetlenie zadného stropu vpravo, osvetlenie batožinového priestoru, riadiaca jednotka alarmu a relé, digitálny hodin, zvuk | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | 15 | Spínač svetla stop, kombinované zadné svetlo – ľavé, kombinované zadné svetlo – pravé, svetlo stop umiestnené hore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 20 | Zamykanie predných dverí a elektrické okno, pohon zamykania dverí, indikátor proti krádeži; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | 10 | Odvlhčovač zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | 15 | Odvlhčovač zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 15 | Odvlhčovač zadný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | 15 | Indikátory a svetlá upozornenia (merič), merič merania, senzor rýchlosti vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | 15 | Generátor, hlavné relé ECM, ventil na prepínanie vákuum (VSV); elektroventil čistenia, pohon cievky, modul pohonného systému (PCM), ventil EGR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C13 | 15 | Cievka zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C14 | 15 | Mód SW, PCM, indikátor smerovky, svetlo cúvania, tempomat, riadiaca jednotka indikátora zmeny prevodového stupňa A/T | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C15 | 15 | Riadiaca jednotka alarmu a relé, Relé zadného odvlhčovača, Odvlhčovač ľavého zrkadla, Odvlhčovač pravého zrkadla, Odvlhčovač zadného skla, Relé elektrického okna, Riadiaca jednotka tempomatu, Relé zámku prevodovky, Riadiaca jednotka 4WD, Ventil na prepínanie vákuum (VSV); Os FRT (c), ventil na prepínanie vákuum (VSV); Os FRT (d) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C16 | 20 | Motorový priestor stierača predného skla, motor umývača predného skla, riadiaca jednotka alarmu a relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C17 | 10 | Motorový priestor stierača zadného skla, motor umývača zadného skla, alarm a relé a riadiaca jednotka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C19 | 15 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C20 | 10 | Motorček štartovania, Relé motorčeka štartovania, Kontrolér proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C21 | 30 | Relé ovládania okien, Spínač okna, Motor okna, Motor strechy, Riadiaca jednotka otváracej strechy, Spínač otváracej strechy, Spínač bezpečnosti, Spínač obmedzovača, Spínač sedadla, Motor sklonu predného a SW, Motor sklonu zadného a SW, Motor posúvania, Motor sklopný & SW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C22 | 10 | Kontrolka SRS, SDM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I34 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I35 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I36 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I37 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I38 | Zásuvka príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I39 | Zadný odvlhčovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Dvere SW, dvere SW, vnútorné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Riadiaca jednotka alarmu a relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

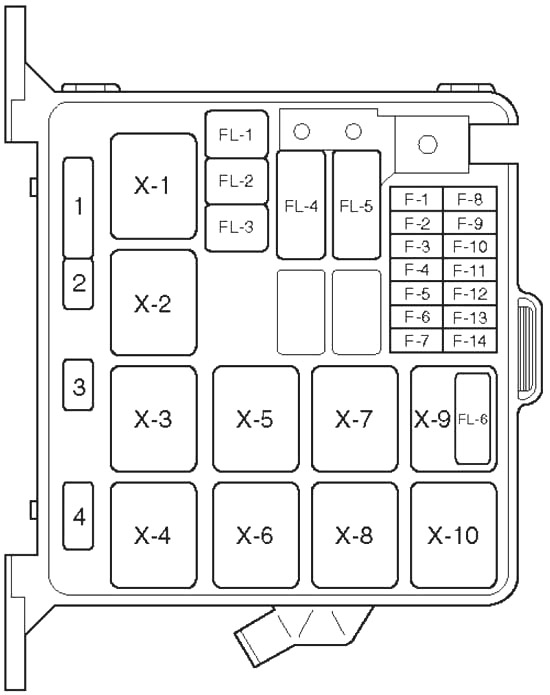

Schéma poistkovej skrinky v motorovom priestore
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Varovná svetelná kontrolka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Jednotka riadenia alarmu a relé, klaksón, klaksón proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Motor ventilátora, rezistor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | Relé termostatu klimatizácie, elektronický termostat, relé kompresora klimatizácie, magnetická spojka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Svetlomet – ľavý, kontrolka diaľkových svetiel, relé hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Svetlomet – pravý | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Senzor kyslíka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL1 | 60 | EHCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL2 | 30 | 6VD1: Ventilátor kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL4 | 100 | Spínač zapaľovania, relé štartéra, klimatizácia, generátor, relé ohrievača, poistka: F10, FL1, FL2, FL5, FL6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL5 | 60 | Spínač zapaľovania, relé čerpadla paliva, relé modulu riadenia motora, modul pohonného systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL6 | 30 | X22SE: Relé elektrického ventilátora, elektrický ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X1 | Svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X2 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X3 | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X4 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X5 | Termo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X6 | Kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X7 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X8 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X9 | 6VD1: Ventilátor kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistková skrinka relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X15 | X22SE: Ventilátor chladenia (vysoká rýchlosť) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X16 | X22SE: Ventilátor chladenia (nízka rýchlosť) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Isuzu Amigo (1998-2004)
Isuzu Amigo, vyrábaný v rokoch 1998 až 2004, je kompaktné SUV, ktoré si získalo popularitu vďaka svojej robustnosti a všestrannosti. Tento model bol známy svojím atraktívnym dizajnom a schopnosťou zvládať rôzne terény. Isuzu Amigo bol dostupný s rôznymi motorizáciami, vrátane 2,2-litrového štvorvalcového motora a výkonnejšieho 3,2-litrového šesťvalcového motora. Vozidlo bolo navrhnuté tak, aby poskytovalo pohodlnú jazdu ako na cestách, tak aj v teréne, pričom ponúkalo aj možnosť odnímateľnej strechy pre ešte väčší zážitok z jazdy.
Schéma poistkovej skrinky Isuzu Amigo
Táto stránka zobrazuje schému poistkovej skrinky pre Isuzu Amigo, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza pod prístrojovou doskou na strane vodiča a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkcii.
