Dacia Sandero 1 – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Dacia Sandero I (2008–2012), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
2008, 2009, 2010, 2011, 2012
Sandero 1

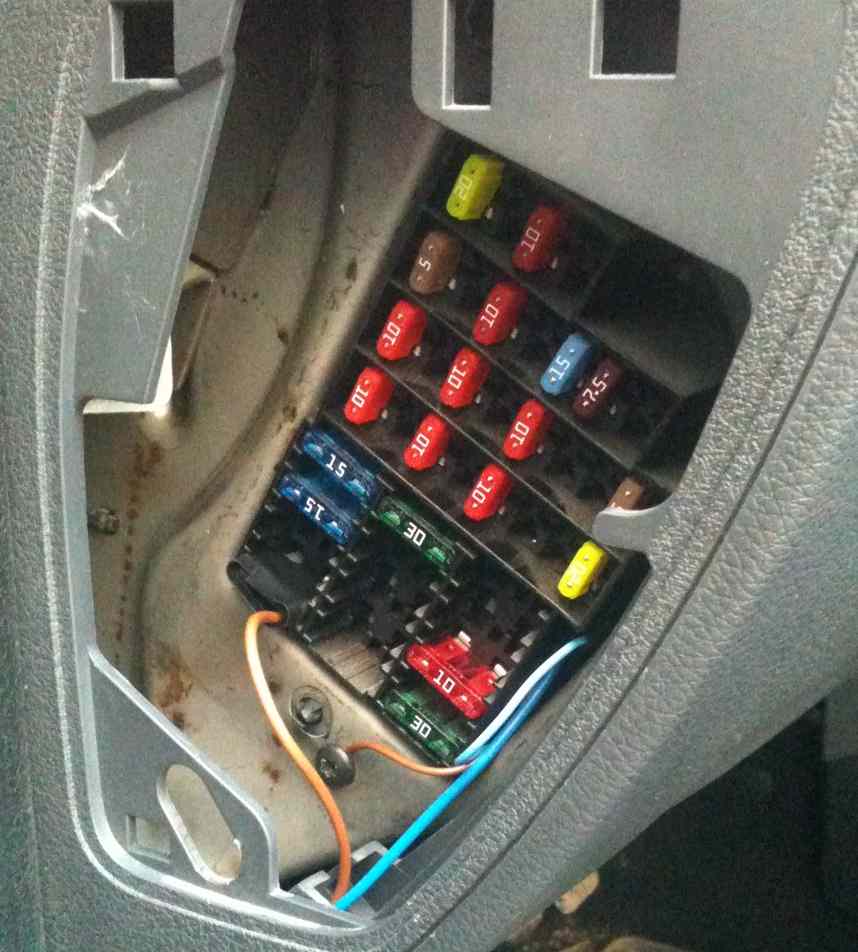

Priestor pre cestujúcich
Nachádza sa na konci prístrojovej dosky.

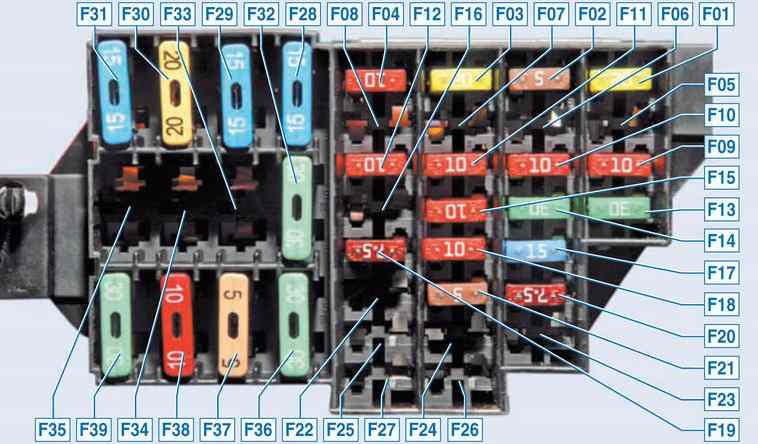

Diagram
Účel
| F01 (20A) | Produkt na čistenie skiel; relé vykurovania zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 (5A) | Napájanie prístrojovej dosky; navíjanie relé K5 čerpadla paliva a zapaľovacej cievky; napájanie ECU systému riadenia motora zo spínača zapaľovania, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 (20A) | Brzdové svetlá; žiarovky cúvacieho svetla; striekací systém čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 (10A) | Obvody: riadiaca jednotka airbagov; smerovky; diagnostický konektor systému riadenia motora; cievky imobilizéra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 (10A) | Obvody: svetlomety ľavého svetelného modulu (tlmené svetlá); indikátor tlmených svetiel na prístrojovej doske; čerpadlo na striekanie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 (10A) | Svetlomety pravého svetelného modulu (tlmené svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 (10A) | Svetlomety ľavého svetelného modulu (diaľkové svetlá); indikátor diaľkových svetiel na prístrojovej doske | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 (10A) | Svetlomety pravého svetelného modulu (diaľkové svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 (30A) F14 (30A) | Obvody elektrických okien pre zadné a predné dvere | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 (10A) | ABS ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 (15A) | Signál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 (10A) | Bočné žiarovky ľavého svetlometu; bočné svetlá pre ľavé zadné svetlo; žiarovky na osvetlenie evidenčného čísla; osvetlenie prístrojovej dosky a ovládacích prvkov na palubnej doske, konzole a obložení tunela; signalizátor prepínacej jednotky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 (7,5A) | Bočné svetlá svetlometu vpravo; bočné lampy pre pravé zadné svetlo; žiarovky v odkladacej schránke | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 (7,5A) | Žiarovky a signalizátor pre zapnutie zadného hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 (5A) | Obvod vykurovacích prvkov pre vonkajšie zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 (15A) | Difuzér vnútorného svetla; svetlo batožinového priestoru; trvalé napájanie hlavnej jednotky audio prehrávača, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 (15A) | Obvody: spínač alarmu; spínač smeroviek; intermitentná prevádzka stierača predného skla; kontrola centrálneho zamykania; diagnostický konektor systému riadenia motora, | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 (20A) | Obvod napájania centrálneho zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 (15A) | Cievka relé hmlových svetlometov K8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 (30A) | Obvod napájania relé vyhrievania zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 (30A) | Obvod napájania relé K1 ventilátora vykurovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 (5A) | Obvody elektrických motorov vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 (10A) | Zapaľovač; napájanie hlavnej jednotky audio prehrávača zo spínača zapnutia; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 (30A) | Obvod cievky relé ventilátora vykurovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka číslo 38, 10A, je zodpovedná za zapaľovač cigariet.

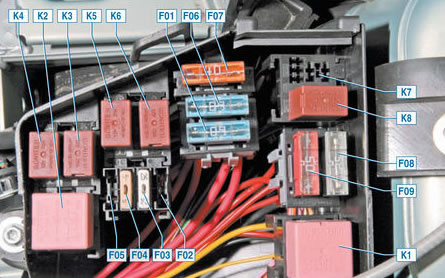

Motorový priestor
Diagram
Destinácia
| F01 (60A) | Reťaze: napájanie kľúča na štartovanie a všetkých zariadení napájaných zámkom; spínač vonkajšieho svetla |
| F02 (30A) | Circuit napájania relé K3 ventilátora chladenia (v autách bez klimatizácie) |
| F03 (25A) | Circuity napájania: relé K5 čerpadla paliva a cievky zapaľovania; hlavné relé systému riadenia motora K6 |
| F04 (5A) | Circuity: trvalé napájanie ECU systému riadenia motora; vinutie hlavného relé K6 systému riadenia motora |
| F05 (15A) | Nepoužíva sa |
| F06 (60A) | Napájanie poistkovej skrinky v priestore pre cestujúcich |
| F07 (40A) | Circuity napájania: relé klimatizácie K4; relé K3 ventilátora chladenia pri nízkej rýchlosti (v autách s klimatizáciou); relé K2 ventilátora chladenia pri vysokej rýchlosti (v autách s klimatizáciou) |
| F08 (50A) a F09 (25A) | Reťaze ECU ABS |
Priradenie relé
- K1 – relé ventilátora kúrenia, motor ventilátora kúrenia. Pozri informácie o F36.
- K2 – rýchle relé ventilátora chladenia (pre autá s klimatizáciou), motor ventilátora chladiča.
- KZ – relé ventilátora chladiča pri nízkej rýchlosti (pre autá s klimatizáciou) alebo relé ventilátora chladiča (pre autá bez klimatizácie), motor ventilátora chladiča (pre autá s klimatizáciou – cez rezistor).
- K4 – relé klimatizácie, elektromagnetická spojka kompresora.
Pozri informácie o F36. - K5 – relé palivovej pumpy a zapaľovacej cievky.
- K6 – hlavné relé systému riadenia motora, senzor kyslíka, senzor rýchlosti, vstrekovače paliva, výfukový ventil absorbéra a/m, cievky relé K2, KZ, K4.
- K7 – relé pumpy ostrekovača svetlometov.
- K8 – relé hmlových svetiel. Pozri informácie o F31.
